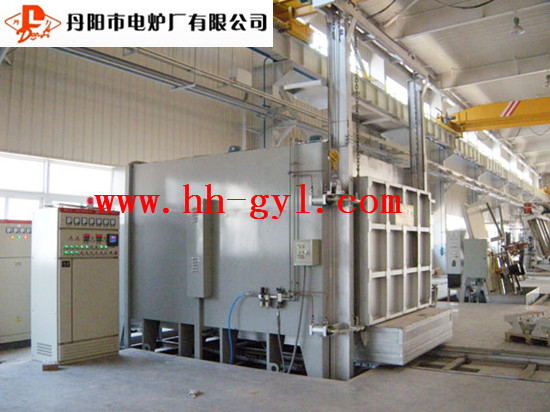

供應550KW鋁合金線材時效退火爐 鋁桿退火爐

鋁合金電纜線時效退火爐是周期作業式電阻爐，是根據用戶的鋁合金熱處理工件的工藝要求、形狀、外形尺寸等要求來設計的。該電爐為電加熱帶通風機構、強熱風循環電阻爐，主要供各類機械結構件和其他產品在200-600℃以內進行退火.回火.時效等熱處理之用，該爐具有密封性好、裝爐量大、溫度均勻、維修方便、操作簡單等優點，是各生產廠家常用的低溫?zé)崽幚碓O(shè)備。

2.1 鋼架式纖維固定方式，不會產生熱橋短路，纖維采用層鋪和疊鋪交錯的方式，爐襯導熱系數?。?.09W/㎡），保溫性能好，節能效益高。

2.2 滑輪式爐門壓緊機構，輕巧靈便，密封效果好，而且不需要另加動力，爐門在升降過程中脫離爐門口，而使得爐門的壓緊軟邊不受損傷。

2.3 采用纖維爐襯整體重量輕、熱損耗小、升溫快，從而降低加熱功率，節省能源，與耐火磚相比，節約能耗20%左右，且使用壽命大大超過耐火磚爐襯，延長了大修期限。

2.4 在爐側安裝一只操作箱，能直觀地對現場進行操控（臺車的進出、爐門的升降），減輕了操作工的勞動強度，從而降低設備的故障率，保證了設備的安全使用。

三、電 爐結 構

該鋁合金線材時效（退火）處理爐主要由爐體及密封裝置、臺車及臺車牽引機構、爐門及壓緊裝置、加熱元件及固定裝置、熱循環風機及導流裝置、電氣控制系統、溫度自動控制系統等組成。

3.1 爐體及密封裝置

3.1.1 爐體框架采用14#、10#槽鋼及角鋼焊接制作，外殼側板厚度≥2 mm冷板連接，結構牢固可靠，整體強度好，不易變形，外表平整光潔。

3.1.2 爐襯的爐頂和爐墻采用全纖維耐火針刺毯預制塊疊壓成形，纖維爐襯成形后，在爐膛內表面采用不銹鋼板覆蓋。爐襯的纖維是采用山東魯陽股份有限公司運用真空甩絲法生產的標準型，壓縮后容重≥220Kg/m³；采用科學合理的鑲裝方法，此結構少有熱橋短路現象出現，氣密性較好，具有牢固可靠、維修方便、使用壽命長、節能效果好、爐體重量輕、爐體外殼溫升小等優點。

3.1.3 爐體與臺車的密封采用插刀式密封形式，操作簡便，密封可靠性好，大大地減少了爐體的熱損耗。

3.2 臺車及臺車牽引機構

3.2.1臺車由車架、臺車爐襯砌體、臺車牽引機構等組成。

3.2.2 臺車車架采用22#槽鋼和22#工字鋼制作成框架，臺車側板厚度12 mm，底板厚度8 mm均采用Q235鋼板焊接，此結構臺車堅固不易變形和翹曲，強度上能充分滿足規定的裝載量。

3.2.3  臺車行走機構采用車輪式自行走方式，臺車車體下方安裝5對走輪，在臺車的車頭箱內安裝有齒輪減速機，通過鏈輪、鏈條將行走動力傳遞給臺車主動走輪，驅動臺車移動。傳動用鏈輪和鏈條采用雙排型。傳動走輪的組成為：主動輪為1排、從動輪為2排、被動輪為2排。

3.2.4 臺車爐襯的砌筑：車體底部平鋪一層厚5mm板，再用硅藻土磚和重質磚混合平鋪兩層，中層采用（NG-1.3）直磚平鋪一層，耐火層采用重質承重異型磚砌筑，耐火層磚在砌筑時，泥漿中加入高溫粘結劑調和，提高結構強度，且耐火層承重平面保持平整。臺車四周采用異型磚砌筑，不使?fàn)t氣與臺車側板直接接觸。臺車耐火層放置加熱元件處砌筑成條槽形。

3.2.5臺車行走機構由擺線針輪減速機驅動，并配有制動器，避免行走時臺車因慣性而撞擊爐體，臺車尾部裝有接電用的插刀觸頭，完成臺車上加熱元件的電源通斷；此接觸方式的接觸面大而充分，接觸良好，長久使用無電火花及過熱現象。

3.2.6 臺車行程的兩端極限處設有限位開關，避免超行程行走而損害爐體及發生意外事故。
