高精度視覺測量?jī)x、視覺影像測量?jī)x 高精度影像測量?jī)x

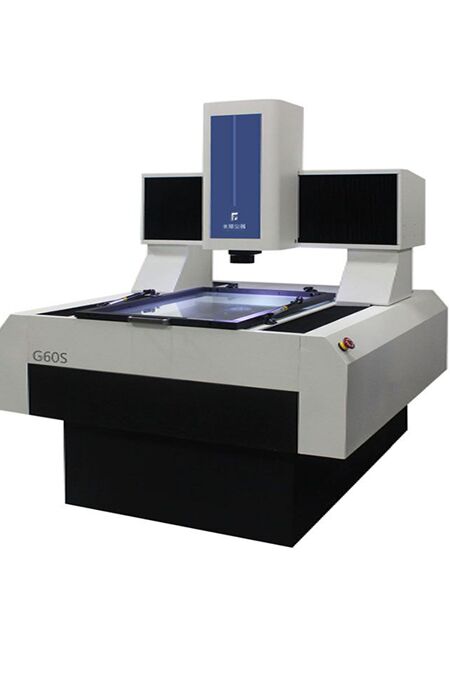

產品名稱：高精度視覺測量系統（3D測量?jī)x）
產品品牌：HK-G60S
產品簡介：G-S系列產品是哈科公司推出的大行程、高速、高精度、功能強大的專業級影像儀，適用于大尺寸產品檢測，如液晶模組、鈑金件、PCB、塑膠件等。該產品采用了的設計理念和專業的硬件配置，可實現各種復雜、精密零件輪廓、尺寸、角度的精準測量，可以極大的提高客戶的測量效率。

儀器特點

n  移動橋式精密花崗巖架構，高精度，高穩定性

n  高精度0.1um分辨率進口開放光柵系統

n  四軸CNC控制系統，全自動測量

n  全閉環伺服運動控制系統，速度快、精度高

n  搖桿/鼠標操作，簡單易用

n  程控5環8區LED冷光源，平行輪廓光源，同軸光源

n  根據客戶工件的具體情況，提供不同的照明組合

n  全自動高精度變倍鏡頭

n  可聚焦測高，可加裝接觸式測頭和激光測頭模組

n  可以按照客戶需求提供定制化設計

基本參數:

設 備 名 稱   ： 高精度視覺測量系統

型        號  ：  G60S

行 程 （mm）  ： 600×700×200

外形尺寸： 1320×1710×1650

整機重量：  1550

機臺承重：80

測 量 精 度   ：E2XY=（3+L*/200）?m ； E1Z=（5+L*/100）?m ； *L表示測量長度，以毫米為單位

運 行 速 度  ： VXY=500mm/s ；Vz=100mm/s

工 作 環 境  ：溫度：20℃±5℃ ；溫度變化：<2℃/hr ；濕度：30%～60%

電 源 要 求  ：電壓：220V 50/60 Hz ；功率：1800W ；用電設備要求接地可靠：接地電阻小于4Ω。
