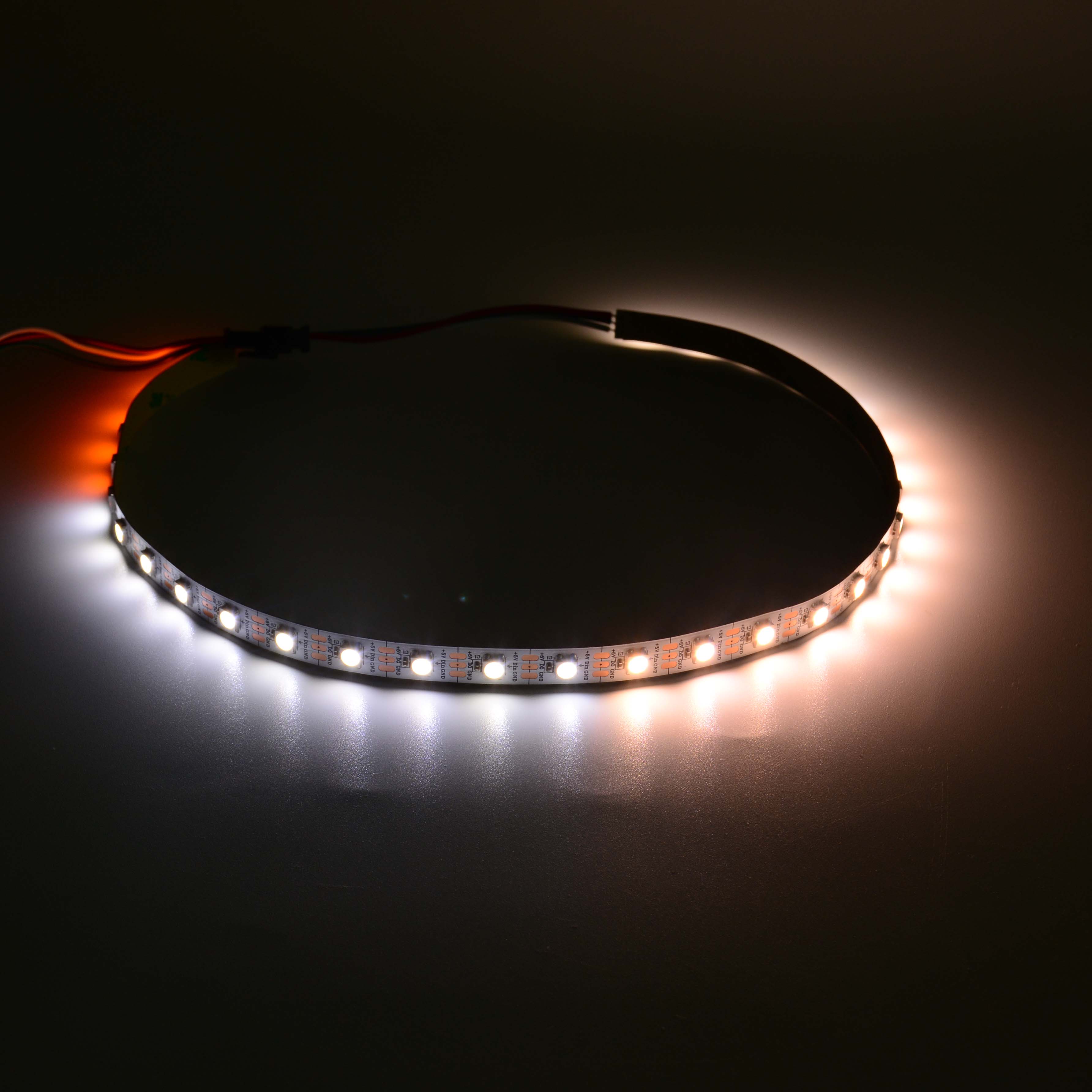

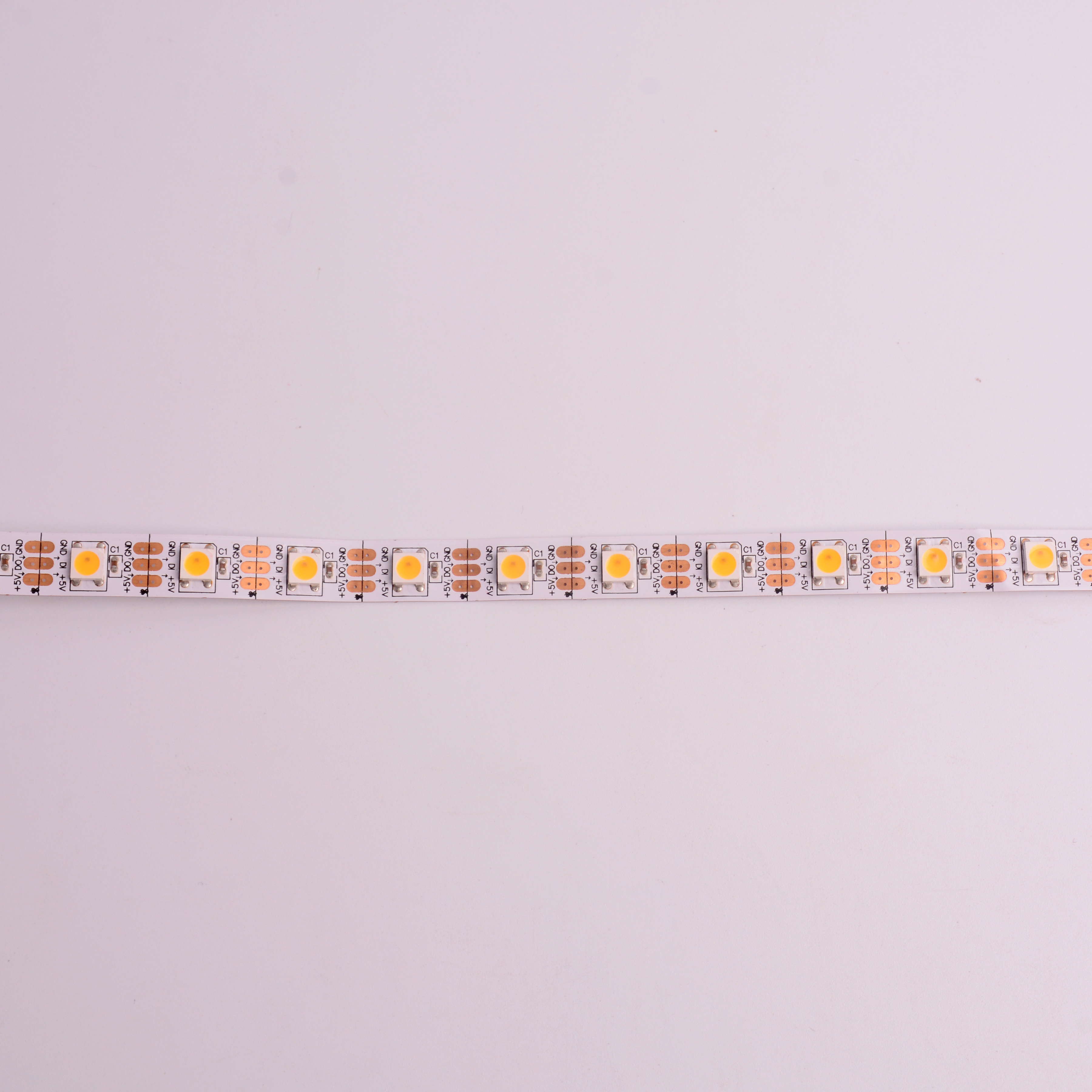

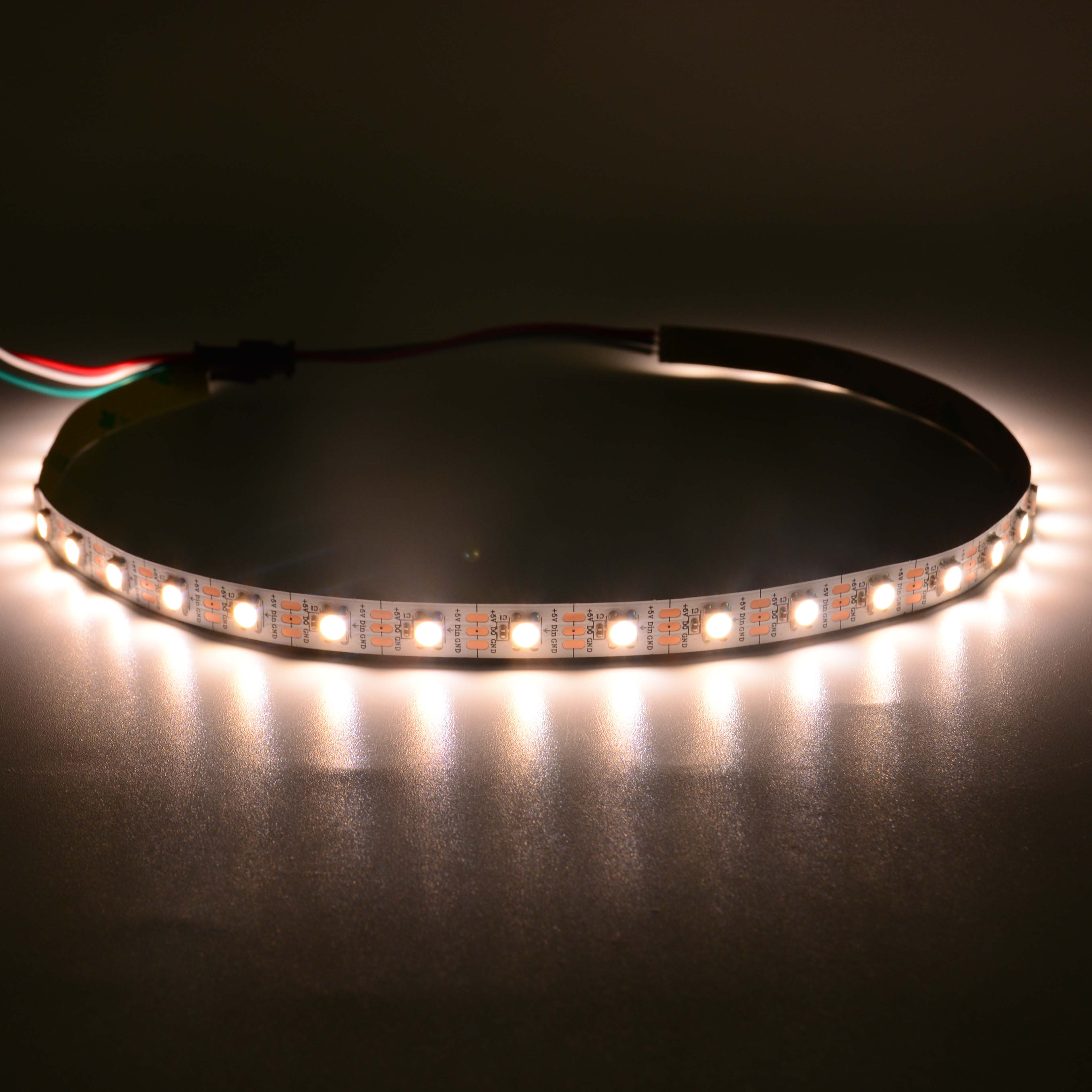

廠家直銷sk6812WDC5V12MM板寬144燈/米led白色燈帶

廠家直銷sk6812WDC5V12MM板寬144燈/米led白色燈帶

SK6812W 內置可控制IC 5050 LED燈珠 高亮

產品特點：

      SK6812W是一個集控制電路與發光電路于一體的智能外控LED光源。其外 型與一個5050LED燈珠相同，每個元件即為一個像素點。像素點 內部包含了智能數字接口數據鎖存信號整形放大驅動電路，電源穩壓電路，內置恒流電路，高精度RC振蕩器，輸出驅動采用PWM技術，有效保證各像素點內光的顏色高一致性。

數據協議采用單極性歸零碼的通訊方式，像素點在上電復位以后，DIN端 接受從控制 器傳輸過來的數據，首先送過來的24bit數據被個像素點提取后，送到像素點內 部的數據鎖存器，剩余的數據經過內部整形處理電路整形放大后通過DO端口開始轉 發輸出給下一個級聯的像素點，每經過一個像素點的傳輸，信號減少24bit。像素點 采用自動整形轉發技術，使得該像素點的級聯個數不受信號傳送的限制，僅僅受限信號傳輸速度要求。

LED具有低電壓驅動，環保節能，亮度高，散射角度大，一致性好，超低功耗，超長壽命等優點。將控制電路集成于LED上面，電路變得更加簡單，體積小，安裝更加簡便。

特性說明

● Top SMD內部集成高質量外控單線串行級聯恒流IC；

● 控制電?與RGB芯片集成在SMD 5050元器件中，構成一個完整的外控像素點,混色效果均勻且一致性高。

● 內置數據整形電路，任何一個像素點收到信號后經過波形整形再輸出，保證線路波形畸變不會累加。

● 內置上電復位和掉電復位電路，上電不亮燈；

● 灰度調節電路（256級灰度可調），

● 紅光驅動特殊處理，配色更均衡，

● 單線數據傳輸，可無限級聯。

● 整形轉發強化技術，兩點間傳輸距離超過10M.

● 數據傳輸頻率可達800Kbps， 當刷新速度30幀/秒時，級聯數不小于1024點。

● 內置電源反接保護模塊，電源反接不會損壞IC.

感興趣請聯系階新科技——張偉泉；電話13265850006（同微信）   QQ:1300993494
