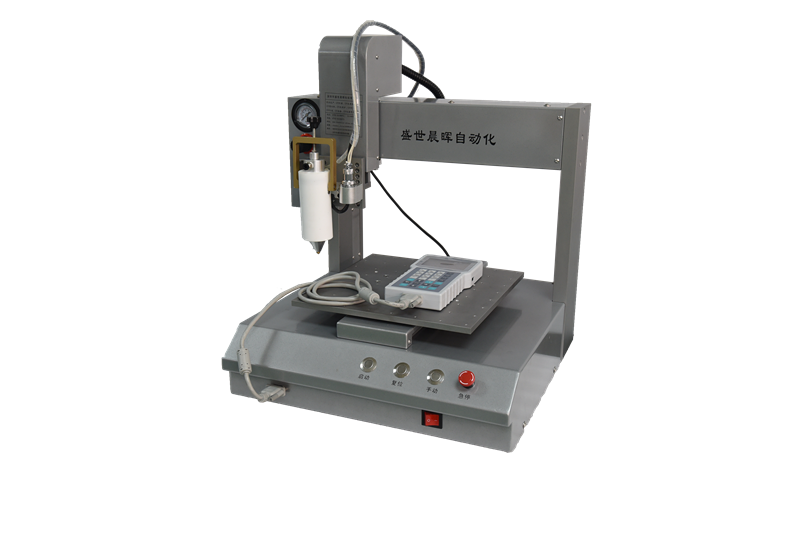

UVdi 三軸點膠機 盛世晨暉三軸點膠機

一、技術參數和裸機標備

產品型號

CH-331

控制軸數

運行范圍

X軸

300mm

Y軸

300mm

Z軸

100mm

重復精度：

0.02mm/Axis

控制系統：

標配為樂創系統（眾為興，全職系統可選）

傳動方式：

伺服同步帶

大的負載：

平臺大的負載5kg,z軸大的負載2kg

移動速度：

X，Y軸1-600/s  ,Z軸1-300/s

直線導軌

臺灣上銀

光電開光

德國貝加福

氣動元件

臺灣亞德克

馬達系統：

日本信濃步進電機

電     源：

臺灣明緯電源220v

Y軸上的工作平臺

標配為190mm*150mm（300mm*300mm可選）

機器外形尺寸

L: 475mm, W :410mm,  H :522.5mm

機器重量：

約40KG

二、工作特點：

1、具有畫點、線、弧、圓，不規則曲線連續補間輸入程序等功能及可三維點膠；

2、任意點,線,面,圓弧等不規則曲線連續點膠功能。

3、速度、低噪音速度直流無刷電機使點膠好。

4、靜電器可以把靜電在±100V以內

5、點膠力度自動補償功能，使操作更加方便。

6、XY的區域陣列，平移旋轉運算功能，反用料盤，適用不同工作的定位。

7、支持三軸空間直線插補、三軸空間圓弧插補、橢圓弧插補

8、支持電腦圖形的導入功能，可導入PLT文件、TCF文件和G代碼文件

三、應用范圍：

        傳感器、繼電器、電源適配器、電子玩具、翁鳴器、電子元器件、家用電器、電動車控制器、電腦數碼產品、工藝品、移動電話機板、線圈類產品、按鍵類產品、電池盒、喇叭外圈點膠粘接；  揚聲器封裝及點膠，光半導體、手機電池、筆記本電池封裝，PCB板邦定封膠，COB、IC、PDA、LCD封膠，IC封裝，IC粘接，機殼粘接，光學器件加工，五金零件封裝涂膠、定量液體填充、芯片邦定，汽車機械零件涂布，機械密封等。

四、適應膠水：

       硅膠、EMI導電膠、UV膠、AB膠、瞬間膠、環氧樹脂膠、密封膠、熱膠、潤滑脂、銀膠、紅膠、錫膏、散熱膏、防焊膏、透明漆、螺絲固定劑等。

五、主要用途：

產品工藝中的粘接、灌注、涂層、密封、填充、點滴、線形/弧形/圓形涂膠等

六、點膠工藝流圖：

         人工上料----自動點膠----人工取料

七、操作說明：

  根據產品點膠工藝要求設定好程序，按下開始鍵，需停止點膠即按下停止鍵，歸位即按下復位鍵，緊急情況需要停止點膠即按急停鍵，操作簡單，維護方便。（其它操作更詳細說明請參考操作說明書）
