荔蒲縣TST無縫伸縮縫施工工藝詳說

TST無縫伸縮縫也叫做暗埋式橋梁伸縮縫是一種無縫 橋梁伸縮縫裝置,簡(jiǎn)稱,TST 、GTF 等,近年來國內(nèi)外正在研究和逐步推廣這一適用于小位移量的伸縮縫型式.其特點(diǎn)是采用具有熱熔和彈塑性能的高分子材料組成混合料替代通常的伸縮縫結(jié)構(gòu),達(dá)到路橋鋪裝層平順、連續(xù)過渡,同時(shí)又適應(yīng)一定量三維變位能力.

這種高彈性特種瀝青與石料的混合物可以吸收由于溫度和交通負(fù)荷作用產(chǎn)生的橋面板位移,而保證表層不會(huì)開裂損壞.無縫伸縮粘接料能夠同時(shí)兼顧高溫和低溫、滲透和粘性這些對(duì)立的性能要求,不僅適用于溫度單一地區(qū),而且適用于溫差較大的地區(qū).

施工工藝

1.切割槽口；根據(jù)橋梁的伸縮量,確定合理的槽口尺寸在確定了槽口的尺寸以后,在鋸口的位置打上水線.然后用無齒鋸沿線切割,保持槽口線平行.以保證橋頭接縫的美觀.
2.清潔 ,用鋼絲刷清潔槽口 ,用空壓機(jī)吹干凈,然后用火槽口確保 把粘和面的干燥（條件允許 用高壓水沖洗干凈,然后在用火干）. 注意控制蚺烤的時(shí)間,以免將槽口烤軟變形.在橋梁伸縮縫處嵌入耐高溫海綿填充條,防止 TST 融化料流出.
3 將 TST 料溶化后 ,均勻的涂槽口的底部廈兩側(cè).注意不要留 有空自,防止‘碎石與槽口結(jié)合不牢固而產(chǎn)生脫落.造成橋頭接縫的 破壞 ,并用 2-4mm 厚的鋼板（鋼板的寬度根據(jù)縫的寬度來定,一般 為 15 厘米左右）放置在槽口中央,然后在鋼板上再涂上一層 TST 融 化料.

4 主層施工：選擇有棱角、嵌擠性好的堅(jiān)硬石灰?guī)r碎石（1.2 厘米左右）,要求壓碎值不大于 30％,針片狀含量不大于 15—20％ , 且具有良好的級(jí)配.石子必須清潔、加熱,加熱的溫度為 140—160℃, 將加熱的碎石拌上 TST 料均勻地放置于槽中,立即灌人 190- 21O℃ 的TsT 溶夜.流動(dòng)的 TST 交替立即填補(bǔ)了碎石之間的縫麒,且將橙散的碎石粘結(jié)在一起.形成主層的 TST 碎石.TST 料用量為 660 公斤

5 表層施工：將加熱后的表層石料與熱的 TST 溶膠充分拌合. 為防止溫度降低拌臺(tái)不均,可適當(dāng)用火加熱.將表層碎石立即鋪在主層上,并立即用鐵墩子夯實(shí),由于 TST 碎石在常溫時(shí)具有良好的彈性.所以夯實(shí)一定要及時(shí),防止由于溫度下降而造成壓實(shí)度不足形成早期破壞.表層施工時(shí).與原路面的高差要根據(jù)季節(jié)的不同作適當(dāng) 的調(diào)整,以防止行車時(shí)產(chǎn)生明顯跳動(dòng)的感覺

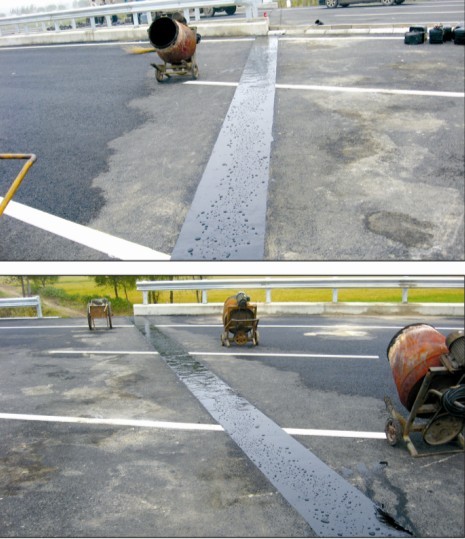

6 修整：表層石料施工結(jié)束后,在縫子的兩側(cè)超出槽口一厘米處, 貼上耐高溫牛皮紙膠帶,起到保證邊線順直的作用,在縫子上用掛板再刮一層 TST 溶膠,寬度至牛皮紙膠帶處,然后用火焰烘烤表層,使其平整,隨烤隨揭下紙膠帶.紙膠帶寬出槽口一厘米,其作用是增強(qiáng)碎石自身及其與路面的粘結(jié)力.施工時(shí)一定要使邊線順直,表面平整.
