北京 針尖影像分析儀

針尖影像分析儀針尖影像分析儀;

EVM系列測量儀是我公司生產的精密影像測量儀系列，具有功能強大、性能穩定、精度高、操作簡單、維護方便等特點?？蓪⒁酝萌庋墼趥鹘y(tǒng)顯微鏡下所觀察到的影像將其數字化，并將其儲存入計算機中作各式量測、繪圖再可將所得之資料儲存于計算機中，以便日后存盤或電子郵件的發送。該儀器適用于以二座標測量為目的一切應用領域如：品質檢測、工程開發、繪圖等用途。方便測量前角、后角、螺旋角、齒隙角等磨刀角度，還可以進行基本幾何測量（圓直徑、長度、刃寬、芯厚、粗糙度等）。

相對于其他產品系列比較而言，該系列具有結構簡單、承載能力強、工件放置空間開闊、裝卸便捷等特點。

1．  型號規格：HK-EVM-1510G

2．  主要技術指標：

2.1測量范圍：X=150mm，Y=100mm，Z=150mm

2.2金屬臺尺寸：354×228

2.3玻璃臺尺寸：210×160

2.4外型尺寸L*W*H：X=540mm，Y=560mm，Z=850mm

2.5儀器重量：100kg

2.6 X.Y坐標示值誤差≤(2.5+L/200)μm(L為被測長度單位:mm)

2.7分辨率：0.0005mm

2.8承受重量：30kg

2.9環境要求：

l  溫度范圍：20±5℃，0.5℃/h

l  濕度范圍：45%-65%

l  電    源：220V(AC) ，50Hz ，30W

4.配置、功能及技術說明

4.1 測量儀主機一臺：

包括測量儀主機、高精度長度測量系統。

4.1.1 底座：采用整體式高精度天然花崗巖底座，硬度高、不易變形、穩定性高、承載能力強、工件放置空間寬闊。

4.1.2 導軌：三軸導軌均采用高精度V型導軌,使三軸具有相同的溫度特性，因而具有良好的溫度穩定性、抗時效變形能力、剛性好、幾何變形最??；雙層工作平臺設計，移動平穩輕松。

4.1.3 絲桿：X、Y軸均使用無牙光桿磨擦傳動，避免了絲桿傳動的背隙，靈敏度大大提高，只用輕輕一扳亦可切換快速移動、鎖緊狀態，提高工作效率。

4.1.4  光柵尺：儀器平臺帶有高精密光柵尺（X、Y、Z三軸）,解析度為0.0005mm。Z軸通過二次聚焦可實現對溝槽、盲孔的深度進行測量。

4.1.5  變焦鏡筒：采用光學連續變焦鏡筒，光學放大倍率0.7X～4.5X，視頻總放大倍率：40X～255X，可按客戶要求選配不同倍率物鏡。工作距離：92mm  物方視場：10.6～1.6mm

4.1.6  攝像機：配備低照度SONY機芯1/3”彩色CCD攝像機，圖像表面紋理清晰，輪廓層次分明，保證擁有的測量畫面。

4.1.7 光源：輪廓光源/表面光源：采用可調亮度的LED光源,照明效果好，使工件表面照明均勻，邊緣清晰。壽命是傳統燈泡的10倍。

4.2   計算機系統：（選配）

采用品牌計算機，不僅能夠完全滿足測量需要，更能體現出適用中國人的使用習慣，維修及售后服務及時方便。

4.2.2硬件配置：

l  I3處理器

l  2G內存

l  500GB硬盤

l  DVD-ROM光驅

l  17寸純平顯示器

4.3 QMS-3D測量軟件一套。

QMS-3D具有簡體中文、繁體中文、英文三種語言文字的表達能力，是國際化的測量軟件，其完善的測量功能為用戶提供了技術、功能完善、性能穩定、操作簡單方便的測量保證。QMS-3D軟件是建立在Windows 7平臺之上，操作非常容易。

4.4 測量軟件說明

4.4.1測量功能：

l  手動測繪：可繪制點、直線、圓、橢圓、圓弧、樣條曲線、垂直線、平行線等。便捷的操作。

l  自動測繪：可自動測繪如：圓、橢圓、直線、弧等圖形。具有自動尋邊、自動捕捉、自動成圖、自動去毛邊等功能，減少了人為誤差。

l  相關測繪功能：相交、距離、鏡像、夾角、點圓相切、兩圓相切等。

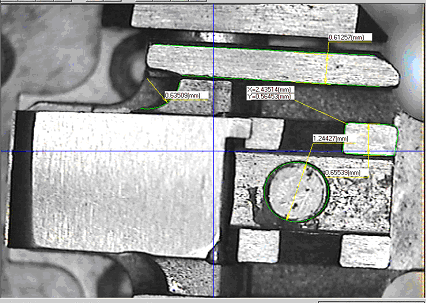

l  標注尺寸：可在實時影像中標注工件表面的任意幾何尺寸，不同高度的角度、寬度、直徑、半徑、圓心距等尺寸。

4.4.2圖形功能

l  鳥瞰功能：能使被測工件直觀的顯示?？梢栽谟嬎銠C(jī)屏幕上完整的展示被測工件上的尺寸位置及被測幾何元素之間二維圖形，并可以打印出工件的完整圖形和標注尺寸。

4.4.3客戶坐標

l  測量時無需擺正工件或夾具定位，用戶可根據自己的需要設置客戶坐標（工件坐標），方便、省時提高了工作效率。

4.4.4兼容AutoCAD

l  可將繪制好的工件圖及尺寸標注輸出到AutoCAD中，生成完整的1:1的工件圖紙，實現逆向工程。

l  可將AutoCAD中的DXF格式圖紙調入QMS-3D測量軟件中與實際工件對比，從而快速檢測出工程圖和實際工件的差距，適合檢測比較復雜的工件。

4.4.5測量結果的輸出

l  拍照功能：可將當前工件影像及所標注尺寸同時以JPEG或BMP格式拍照存檔，并可調入到測量軟件中與實際工件做對比。

l  報表功能：用戶可輕易地將測量結果輸出至WORD、EXCEL中去，自動生成檢測報告，超差數值自動改變顏色，特別適合批量檢測。

4.4.6SPC統計分析

l  提供了一系列的管制圖及多種類型的圖表表示方法,使品管工作更方便，大大提升了品質管理的效率。

4.4.7校正標準件

l  光學玻璃：光學玻璃為國家計量局檢驗通過之標準件，可檢驗X、Y軸向的垂直度，設定比例尺，使測量數據與實際相符合。

5. 安裝調試及

l  賣方負責對測量儀進行機械、電氣和軟件的聯機調試。

l  用戶應在制造廠家工程師的指導下將測量儀開箱和運輸就位。并在設備開箱后根據裝箱單清查設備和隨機文件是否齊全，完好。

l  設備安裝基礎四周應留有足夠的空間以便設備的安裝，調試，檢修。并應合理安排系統操作臺等的位置，并應有效隔離震源。

l  儀器室內不得有陽光直接照入。

l  測量儀應遠離熱源并不得與通道正對。

l  空調系統的出風不得直接吹到測量儀上。

l  不要與其它大功率的電器共享電源，如空調、復印機、碎紙機等。若必須一起使用，請采用隔離變壓器或高頻噪聲過濾器。

l  應具備獨立可靠的接地系統。

6.培訓

賣方派培訓教師前往買方進行實地培訓，培訓教師交通、食宿費用由賣方自理，培訓內容為買方生產加工零件的實際測量。

7.售后服務

7.1保修期內服務

保修期從安裝之日起12個月。在此期限內因我方原因造成的機器故障，負責免費維修。

7.2保修期外服務
