放炮噴霧

1、系統概述：
放炮噴霧適用于綜采、掘進等系統等場所。該裝置由傳感器、主控箱、電動球閥組成，實現降塵、凈化空氣環境的效果，是改善和治理粉塵作業環境、有效防治粉塵危害的重要措施。該裝置整機體積小、重量輕，便于攜帶及安裝。

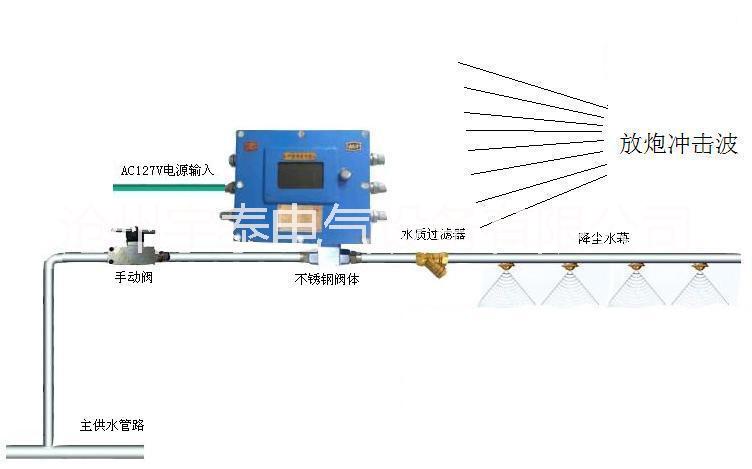

2、系統組成原理示意圖：

3、工作原理：
    當外界的放炮沖擊波觸及到內置觸控傳感器時，傳感器把信號傳送給裝置的主控箱，驅動電動球閥打開，進行噴霧，降低起塵點處所揚起的煤塵及灰塵。該自動噴霧狀態必須要有持續的信號才可以，當信號停止后，裝置進入延時，延時時間在可調，延時結束后關閉球閥，停止噴霧。
4、功能特點：
1)裝置主控箱的液晶顯示屏可顯示裝置名稱、型號、功能及噴霧延時時間，顯示主控系統及傳感器、電動球閥的工作狀態，用戶也可對噴霧延時時間進行調整。
2)裝置主控箱采用高性能單片機設計，可根據實際情況進行程序改動，工作方式靈活，易于操作。
3）與傳統電磁閥相比較，電動球閥的閥體所用球體面積大，增加了密封面積，保證7MPA水壓不會漏水。球體采用不銹鋼制作，抗腐蝕能力增強，不易因銹蝕而損壞。
4）觸控傳感器的靈敏度用戶可根據現場實際情況進行調整。
5、系統參數：
1、裝置的電源電壓：127VAC；
2、電壓波動范圍：標稱值的80%～120%；
3、電動球閥工作電壓：12VDC；
4、電動球閥水壓適用范圍: 0.2MPa～7.0MPa，球閥通徑：15mm；
5、控制器的輸入信號：高電平≥6.0V，低電平≤0.5V；
6、電源電壓波動值：標稱值的80%～120%；
7、本安輸出：15VDC，515mA
8、觸控傳感器輸出信號：有振動信號時輸出≥6.0V的高電平，無振動信號時輸出≤0.5V的低電平；
9、觸控傳感器的測量靈敏度： 峰值加速度  0.2m/s2；
6、配置清單：

1、ZP-127Z礦用自動灑水降塵裝置主控箱               1臺

2、DFH-15/7礦用本安型電動球閥                      1臺

3、ZP-12C礦用自動灑水降塵裝置用觸控傳感器（內置）  1臺

4、降塵水幕（標配4米6噴頭）                       1套
