采煤機水電聯動

1、系統概述：

采煤機水電聯動適用于礦井運輸大巷、采掘回風巷道、煤流系統等場所。適用于在采掘工作面采煤機掘進時的噴霧降塵，實現降塵、凈化空氣環境的效果，是改善和治理粉塵作業環境、有效防治粉塵危害的重要措施。

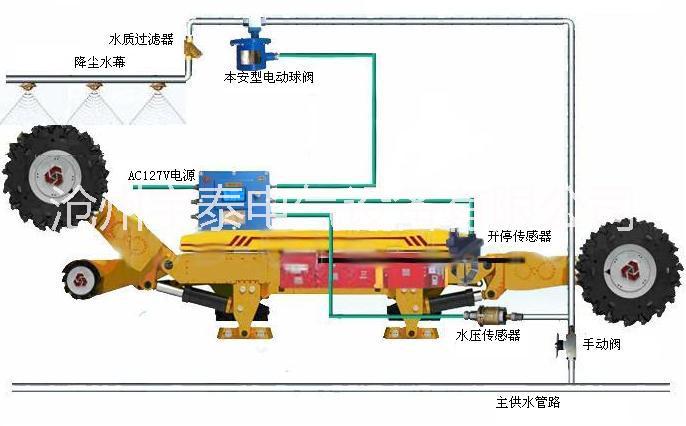

2、系統組成原理示意圖：

3、工作原理

傳感器檢測到灑水噴霧水路中有一定的水壓時，啟動采煤機。采煤機開動后，開停傳感器將信號送入主機，主機控制電動球閥開啟，實現對所需部位進行噴霧降塵。采煤機停機后，主機控制電動球閥延時一定的時間后關閉。

4、系統參數：
1）裝置主控箱的電源電壓：127VAC；
2）電壓波動范圍：標稱值的80%～120%；
3）電動球閥工作電壓：15VDC；
4）電動球閥水壓適用范圍: 0.2MPa～7.0MPa，球閥通徑：20mm；
5）本安輸出：15V/518mA；

5、配置清單：

1、ZP-127Z礦用自動灑水降塵裝置主控箱    1臺

2、DFH-15/7礦用本安型電動球閥           1臺

3、KGT9礦用本安型開停傳感器            1臺

4、ZP-12C礦用本安型壓力傳感器           1臺

5、降塵水幕（標配0.5米2噴頭）          1套
