PEAVEY媒體矩陣NION系列NIONnE系列NION nXCobraNet系列NIONn3 cobranet系列

5.1.NION系列

NION是為了專業音頻領域應用所設計的一款可編程的專業級網絡化數字音頻處理設備。內部采用了高精度浮點運算的DSP處理芯片，輔之一業界效的音頻數據算法，NION將具有級超功能的媒體矩陣進一步提升到的高度。

NION以功能強大的DSP處理芯片為核心，加之媒體矩陣可升級I/O系統架構、模塊化的I/O設計方案（支持多種類型音頻處理卡以化的滿足多種功能的需求），全新的512通道的數字音頻數據總線（X-DAB）可以實現數據的無損傳輸和冗余備份，以及自動恢復功能。除了能夠滿足那些需要對音頻信號做大量處理的應用場所之外，NION的低延時信號傳輸使得其在現場演出中的表現也極為。以新浮點型DSP主機為主，輔之以最和高性能的音頻處理算法，使NION成為建立在商業、工程系列市場中的最強大的可配置DSP核心。軟件包括了一個基于Windows操作平臺的全新控制界面，它可以通過以太網與其它節點的設備協同工作。另外，軟件還包括了可支持第三方控制以及SNMP簡單網絡管理協議的相關工具。直觀的以網絡為中心的角色分配和大規模的傳輸選項使NION成為一個可應用在大小項目中的高性能產品。

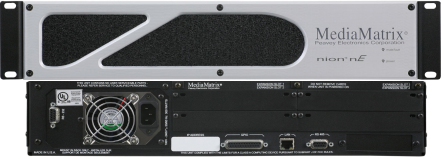

5.1.1. NION nE

產品介紹：

想象一下，只使用一臺設備用來設計，編程和控制整個系統！NION主機將為你完成上述的所有工作。NION系列主機是音頻工程有史以來最強大的處理主機。NION主機的核心是DSP處理器。再加上PEEY獨有的音頻算法。使它成為客戶心中最理想的音頻處理設備。

NWare編程軟件里面有的音響周邊模塊和控制工具（包括嵌入式軟件∕硬件，支持SNMP、nCol包。還有一個矢量圖形用戶界面）。可以直觀的對每個周邊設備進行控制，可以利用網絡對信號進行分配。NION適合幾乎所有的大型或小型音頻工程。

產品特性：

l 浮點DSP引擎與3個DSP芯片

l 的媒體矩陣音頻處理算法

l 總共96通道的音頻I/O

l 附加的32×32通道的音頻I/O與可選的CobraNet或Dante模塊可用

l 32 bit 處理引擎

l 24 bit轉換器

l 可擴展I/O架構與4個NIO-卡插槽

l 低延時音頻性能

l 以網絡為中心的架構

l 支持集中式，分散式或混合式處理模式

l 集成串行支持

l 強大的Linux 嵌入式系統控制器

l 集成的閃存式存儲存儲單元

l Windows配置和控制客戶端

l 全支持SNMP網絡管理工具

l 通用迷你-ATX工業級電源

l 軟件支持大規模多節點系統

l 的DSP編譯器

l 可配置GPIO（兼容導軌包裝可獨立使用）

l 通過物理節點透明的控制組

l 支持采樣率從22.05KHz到96KHz

產品功能：

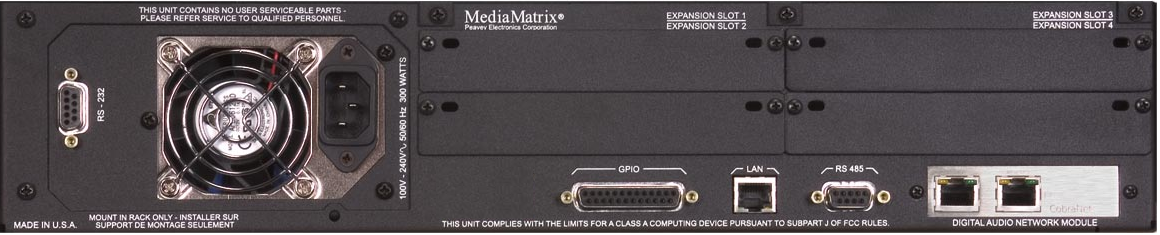

后面板連接：

l 電源功率：100v > 240v  50/60 Hz 300W A/C

l 局域網：母RJ-45——傳送控制和通信通過5類線（CAT 5）上的以太網

l 串行EIA-422/485：母DB-9——支持雙向EIA-422/485多分支串行通信

l 串行RS-232：母DB-9——支持通用RS-232通信

l CobraNet：可選CM-1模塊和2個母RJ-45連接器為冗余備份——通過Cobranet音頻網絡在CAT-5上或更好的電纜傳輸數字音頻，終止于公RJ-45插頭

l Dante：可選DLM模塊和2個母RJ-45連接器為冗余備份——通過Dante音頻網絡在CAT-5上或更好的電纜傳輸數字音頻，終止于公RJ-45插頭

l GPIO：母DB-25——按可配置通用邏輯個狀態連接器分類到外部DIN終端塊（可分開）

l I/O插槽：4x專有I/O卡插槽——支持專有音頻和接口卡，可分開

l 數字音頻性能：

l 數據格式：32-bit 浮點音頻

l 處理：PowerPC 主機（Linux OS）和3個ADI SHARC數字信號處理器

l DSP MFLOPS：1200 連續，1800峰值

l 采樣率：可配置，22.05KHz，24KHz，32KHz, 44.1KHz, 48KHz, 64KHz, 88.1KHz, 96KHz., 支持多速率處理

l 延時：可配置，最小延時（模擬輸入到模擬輸出@48kHz采樣率，8樣本向量）1.8msec?？傃訒r(shí)隨音頻配置而變化

l 存儲：2GB閃存卡，支持OS，配置，控制和.w音頻

l CobraNet性能：

l 數據格式：20/24-bit音頻

l 協議：以太網w/專有CobraNet協議

l 通道：32×32通道在48kHz

l CobraNet延時：3個樣品向量

l 電纜長度：最長328英尺（100m）

l Dante 性能：

l 數據格式：24-bit 音頻

l 協議：千兆以太網/IP和專有Dante協議

l 通道：32×32通道在48kHz

l 電纜長度：最長328英尺（100m）

l GPIO

l 連接：25針腳和16個單獨可編程針腳，4個可切換的高電流輸出，加上一個C型故障繼電器

l 配置：可選擇數字輸入/模擬輸入/數字輸出軟件

l 數字輸入：: Vin < 0.8v = 邏輯電平0; Vin > 2.0v = 邏輯電平1 (1.2v 滯后)

l 模擬輸入：0.0v < Vin < 24.0v; 12-bit 模擬轉換精度

l 數字輸出：邏輯電平 0 Vout = 0.0v, Isink <= 2mA; 邏輯電平 1 Vout = 3.3v,  Isource <= 2mA

l 高電流輸出：4針腳，每個有一個0.5A自動復位保險絲和保護二極管為驅動有感負載。Vout = 11.5v 標稱 @ Isource = 0.5A. 直接短保護從接地 到+36v

l 繼電器觸點：C型觸點，額定為 0.3A @ 125VAC or 110VDC, 或 1A @ 30VDC

l 機械性能：

l 機架類型：2RU EIA 機架式包裝

l 尺寸（HxWxD）：42.7cm x 48.26cm x 8.89cm（3.5in.x19in.x16.8in.）

5.1.2. CobraNet卡 CM-1

產品特點：

CM-1支持的32x32通道的CobraNet音頻通道，有一個主網絡RJ45接口，一個備用RJ45網口，可安裝在NION nE主機。

5.1.3. Dante卡 DLM－1

產品特點：

DLM-1支持輸入/輸出32x32通道的Dante網絡音頻通道，有一個主網絡RJ45接口，一個備用RJ45網口，可安裝在NION NE主機，用于擴展Dante通道。

5.1.4. NION nX CobraNet

產品介紹：

NION nX 系列是一款專業級的可編程的網絡化數字音頻處理設備。內部采用了 3 塊高精度浮點運算的 DSP 處理芯片，輔之以業界效的音頻數據算法， NION nX 將具有級功能的媒體矩陣進一步提升到了一個的高度。以功能強大的 DSP 處理芯片為核心，加之媒體矩陣可升級 I/O 系統架構、模塊化的 I/O 設計方案（支持多種類型音頻處理卡以化的滿足多種功能的需求）， NION nX 成為了新一代網絡化數字音頻設備的代表。四個模塊化音頻處理卡擴展槽可支持多達32個模擬音頻通道，而加之 CobraNet 端口提供的另外64個音頻通道，一臺 NION nX 便可以支持多達96個音頻通道。為了使主機能夠更穩定、更的運行， NION nX 選用了 Linux 系統來作為它的核心操作系統。除了能夠滿足那些需要對音頻信號做大量處理的應用場所之外， NION nX 的低延時信號傳輸使得其在現場演出中的表現也極為。軟件包括了一個基于 Windows 操作平臺的全新控制界面，它可以通過以太網與其它節點的設備協同工作。另外，還包括了可支持第三方控制以及 SNMP 簡單網絡管理協議的相關工具。 NION nX 主機的前面板設計變得更為直觀，上面有 LCD 顯示屏、手感舒適的按鍵和可編碼的控制旋鈕，使用前面板可以對基本的系統功能進行操作。另外 NION nx 主機還提供了 RS-232 和 RS-422/485 的串行控制接口。而全新的可編程的 GPIO 系統，使得與硬觸點及邏輯控制系統的連接變得更為便捷。

產品特性：

l 3塊高精度浮點運算DSP芯片

l *的媒體矩陣音頻處理算法

l 總共96音頻通道I/O

l 32bit處理引擎

l 24bit量化

l 可升級的I/O架構，4個8通道的擴展插槽

l 低信號延時

l 內置CobraNet I/O模塊

l 網絡核心架構

l 支持集中處理、分散處理或混合型處理模式

l 支持RS-232及RS-422/485串行通訊

l 直觀的前面板界面設計便于用戶操作

l 強大的Linux系統控制單元

l Windows設置和控制客戶端

l 完全支持SNMP網絡管理工具

l 通用的工業標準電源

l 系統可支持大型的多節點系統

l 的DSP編譯器

l 可對針腳進行單獨編程的GPIO接口

l 可通過硬件節點實現的控制編組

l 支持48KHz和96KHz的采樣頻率

l 只能單機使用，不可多機級聯。

l 完全兼容N3和N6的DSP算法

l 無故障工作時間50000小時

產品功能：

背板接口：

l 電源：100v > 240v 50/60 Hz 300W A/C

l LAN: RJ-45接口（母）——通過CAT-5網線在以太網上傳輸控制和通訊信號

l RS232：DB-9接口（母）——支持RS232串行通訊

l RS422/485：DB-9接口（母）——支持雙向、多點RS422/485串行通訊

l CobraNet：CM-1模塊帶有2個RJ-45接口（母）——通過CAT-5網線在以太網上傳送數字音頻信號

l GPIO：DB-25接口（母）——通過對邏輯針腳的編程，可實現外部邏輯控制及狀態輸出顯示

l I/O 擴展插槽：4個I/O音頻處理卡插槽——支持專屬的音頻接口卡

l 數據格式：32bit浮點運算

l 信號處理器：PowerPC主機（Linux操作系統），帶有3塊ADI Sharc 數字信號處理芯片

l DSP MFLOPS：1200（穩態），1800（峰值）

l 采樣頻率： 22.05KHz, 24KHz, 32KHz, 44.1KHz, 48KHz, 64KHz, 88.2KHz, 96KHz，支持多采樣率處理。

l Latency:最小延時（模擬輸入－模擬輸出@48kHz，8 sample vector）1.8msec?？偟难訒r(shí)取決于系統音頻處理的配置

l 存儲：256 MbitCF卡存儲，支持OS、系統配置、控制以及.w音頻文件的存儲

l 數據格式：20/24-bit量化

l 協議：Ethernet w / 專屬CobraNet協議

l 音頻通道：64@48kHz，32@96kHz(nx32)；32@48kHz，16@96kHz(nx16)

l CobraNet延時: 3個采樣周期.

l 電纜長度：節點間電纜距離：328英尺（100米）

l 連線： 16針腳，可對每個針腳進行單獨編程

l 配置：數字輸入/模擬輸入/數字輸入方式可經軟件選擇

l 數字輸入：輸入電壓 < 0.8v =邏輯0；輸入電壓 > 2.0v = 邏輯1 (1.2v)

l 模擬輸入：0.0v < Vin < 24.0v；12-bit量化精度

l 數字輸出：邏輯0 輸出電壓 = 0.0v, 吸收電流 <= 2mA；邏輯1 輸出電壓 = 3.3v, 輸出電流 <= 2mA

l 大電流輸出：4個針腳，每個針腳帶有一個0.5A的保險絲和過載保護二極管

l 繼電器：C型繼電器，額定電流 0.3A @ 125VAC或110VDC, 或1A @ 30VDC

l 主機規格：2U

l 尺寸（HxWxD）：42.7cm x 48.26cm x 8.89cm（3.5in.x19in.x16.8in.）

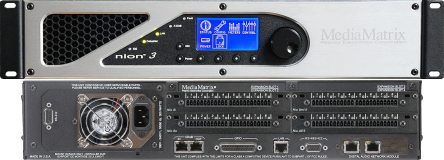

5.1.5. NION n3  cobranet

NION n3 是一款專業級的可編程的網絡化數字音頻處理設備。內部采用了3塊高精度浮點運算的DSP處理芯片，輔之以業界效的音頻數據算法，NION n3將具有級功能的媒體矩陣進一步提升到了一個的高度。以功能強大的DSP處理芯片為核心，加之媒體矩陣可升級I/O系統架構、模塊化的I/O設計方案（支持多種類型音頻處理卡以化的滿足多種功能的需求），NION n3 成為了新一代網絡化數字音頻設備的代表。四個模塊化音頻處理卡擴展槽可支持多達32個模擬音頻通道，而加之CobraNet端口提供的另外64個音頻通道，一臺NION n3便可以支持多達96個音頻通道。為了使主機能夠更穩定、更的運行，NION n3選用了Linux系統來作為它的核心操作系統。全新的448通道的數字音頻數據總線（X-DAB）可以實現數據的無損傳輸和冗余備份，以及自動恢復功能。除了能夠滿足那些需要對音頻信號做大量處理的應用場所之外，NION n3的低延時信號傳輸使得其在現場演出中的表現也極為。軟件包括了一個基于Windows操作平臺的全新控制界面，它可以通過以太網與其它節點的設備協同工作。另外，軟件還包括了可支持第三方控制以及SNMP簡單網絡管理協議的相關工具。NION n3主機的前面板設計變得更為直觀，上面有LCD顯示屏、膠質的操作按鍵和可編碼的控制旋鈕，使用前面板可以對基本的系統功能進行操作。另外NION n3主機還提供了RS-232和RS-485的串行控制接口。而全新的可編程的GPIO系統，使得與硬觸點及邏輯控制系統的連接變得更為便捷。

產品特性：

l 3 塊高精度浮點運算 DSP 芯片

l *的媒體矩陣音頻處理算法

l 總共 96 音頻通道 I/O

l 32bit 處理引擎

l 24bit 量化

l 可升級的 I/O 架構， 4 個 8 通道的擴展插槽

l 低信號延時

l 內置 CobraNet I/O 模塊

l 網絡核心架構

l 支持集中處理、分散處理或混合型處理

l 支持 RS-232 及 RS-485 串行通訊

l X-DAB 總線支持多達 512 個雙向的音頻通道

l 直觀的前面板界面設計便于用戶操作

l 強大的 Linux 系統控制單元

l 內置臨時存儲單元

l 支持硬盤存儲系統

l Windows 設置和控制客戶端

l 完全支持 SNMP 網絡管理工具

l 通用的工業標準電源

l 系統可支持大型的多點系統

l 的 DSP 編譯器

l 可對針腳進行單獨編程的 GPIO 接口

l 支持冗余備份和自恢復功能

l 支持 48KHz 和 96KHz 的采樣頻率

l 可單機使用，也可多臺級聯使用

l 無故障工作時間50000小時

產品功能：

l 電源： 100v > 240v 50/60 Hz 300W A/C

l LAN: RJ-45 接口（母）——通過 CAT-5 網線在以太網上傳輸控制和通訊信號

l XDAB ：雙 RJ-45 接口（母）——采用了高速的 LVDS 信號傳輸方式，傳輸距離達 15 英尺

l RS485 ： DB-9 接口（母）——支持雙向、多點 RS485 串行通訊

l CobraNet ： CM-1 模塊帶有 2 個 RJ-45 接口（母）——通過 CAT-5 網線在以太網上傳送數字音頻信號

l GPIO ： DB-25 接口（母）——通過對邏輯針腳的編程，可實現外部邏輯控制及狀態輸出顯示

l I/O 擴展插槽： 4 個 I/O 音頻處理卡插槽——支持專屬的音頻接口卡

l RS232 ： DB-9 接口（母）——支持通用 RS-232 通訊。

l 數據格式： 32bit 浮點運算

l 信號處理器： PowerPC 主機（ Linux 操作系統），帶有 3 塊 ADI Sharc 數字信號處理芯片

l DSP MFLOPS ： 1200 （穩態）， 1800 （峰值）

l 采樣頻率： 16KHz, 22.05KHz, 24KHz, 32KHz, 44.1KHz, 48KHz, 64KHz, 88.2KHz, 96KHz ，支持多采樣率處理。

l Latency: 最小延時（模擬輸入－模擬輸出 @48kHz ， 8 sample vector ） 1.8msec ?？偟难訒r(shí)取決于系統音頻處理的配置。

l 存儲： 256 Mbit 壓縮動態存儲，支持 OS 、系統配置、控制以及 .w 音頻文件的存儲。

l 數據格式：32bit 浮點運算

l 協議：專屬協議

l 音頻通道： 512 （ 48kHz ）， 256 （ 96kHz ）

l XDAB 延時 : 3 sample vectors.

l 同步： +/-20ns 設備間字時鐘同步

l 電纜長度：最長 15 英尺（ 4.5 米）

l 數據格式： 20/24-bit 量化

l 協議： Ethernet w / 專屬 CobraNet 協議

l 音頻通道： 64 （ 48kHz ）， 32 （ 96kHz ）

l CobraNet 延時 : 3 sample vectors.

l 電纜長度：節點間電纜距離： 328 英尺（ 100 米）.

l GPI/O

l 連線： 16 針腳，可對每個針腳進行單獨編程

l 配置：數字輸入 / 模擬輸入 / 數字輸入方式可經軟件選擇

l 數字輸入：輸入電壓 < 0.8v = 邏輯 0 ；輸入電壓 > 2.0v = 邏輯 1 (1.2v)

l 模擬輸入： 0.0v < Vin < 24.0v ； 12-bit 量化精度

l 數字輸出：邏輯 0 輸出電壓 = 0.0v, 吸收電流 <= 2mA ；邏輯 1 輸出電壓 = 3.3v, 輸出電流 <= 2mA

l 大電流輸出： 4 個針腳，每個針腳帶有一個 0.5A 的保險絲和過載保護二極管

l 繼電器： C 型繼電器，額定電流 0.3A @ 125VAC 或 110VDC, 或 1A @ 30VDC

l 機械性能：

l 機架類型：2RU EIA 機架式包裝

l 尺寸（HxWxD）：42.7cm x 48.26cm x 8.89cm（3.5in.x19in.x16.8in.）

l 包裝重量：13.6kg

5.2. 輸出輸入模塊卡

5.2.1. NIO?-8ml Ⅱ

產品介紹：

8路Mic/線路電平輸入和8路線路電平輸出；NION NIO?-8ml II麥克風/線路輸 入/輸出卡是為NION主機量身打造的一款輸入/輸出設備。根據NION的音頻擴展插槽 數量配置，單臺NION 主機最多可以在擴展插口卡安裝4塊NIO?-8ml II卡。

產品特點：

l 8路模擬平衡mic輸入，8路模擬平衡線路輸入。使用迷你的歐式插頭連接。

l 后面板有8路歐式插座。

l 支持NWare模擬控制功能。

產品規格：

l 8個音頻線路輸入和8個mic線路輸入通道

l 24位A / D轉換

l 支持48kHz和96 kHz音頻采樣率

l 高可靠性DIN連接背板,使用滑軌為對齊

l 鳳凰插座使連接更安全更簡單

5.2.2. NIO?-8i

產品介紹：

NIO?-8i是專為NION主機量身打造的具有8路線路電平輸入模塊。NIO?-8i是模擬音頻輸入和模擬轉數字音頻輸入并對信號進行處理的產品。NION主機可使用NIO?-8i進行擴展。

產品特點：

l 利用鳳凰插座可進行8路模擬線路電平輸入

l 面板帶有8路鳳凰插座

l 包括NWare模擬控制功能

產品規格：

l 8個線路音頻輸入通道

l 24位A / D數字、模擬轉換

l 支持48kHz和96 kHz音頻采樣率

l 高可靠性DIN連接背板,使用滑軌為對齊

l 鳳凰插座使連接更安全更簡單

5.2.3. NIO?-8o

產品介紹：

NIO?-8o是專為NION主機量身打造的具有8路線路電平輸出模塊。NIO?-8o是模擬音頻輸出和模擬轉數字音頻輸出并對信號進行處理的產品。NION主機可使用NIO?-8o進行擴展。

產品特點：

l 利用鳳凰插座可進行8路模擬線路電平輸出。

l 面板帶有8路鳳凰插座。

l 包括NWare模擬控制功能。

產品規格：

l 8個線路音頻輸出通道

l 24位A / D數字、模擬轉換

l 支持48kHz和96 kHz音頻采樣率

l 高可靠性DIN連接背板,使用滑軌為對齊

l 鳳凰插座使連接更安全更簡單

5.2.4. NIO?-4*4

產品介紹：

4路Mic/線路電平輸入和4路線路電平輸出的NION NIO-4x4麥克風/線路輸入/輸出卡是為NION主機量身打造的一款輸入/輸出設備。根據NION的音頻擴展插槽數量配置，單臺NION nX最多可以在擴展插口卡安裝2塊NIO-4x4卡。

產品特點：

l 4個麥克風/線路音頻輸入

l 4個線路音頻輸出

l 24bit模數轉換（A/D）

l 滑動槽安裝方式，配合標準的DIN連接底板

l 支持48kHz或96kHz音頻采樣率

l 小型的歐洲標準（鳳凰頭）輸入連接

5.3. 音頻接口機CobraNet?CAB?I/O Series

5.3.1. CAB 8N

產品介紹：

CAB 8n 是的CAB系列媒體矩陣設備。它的特點是8個音頻信號可以進行獨立的輸入或者輸出。這樣可以提供的音頻接口選擇。CAB 8n只有其他同類設備一半的高度，也就是說它只有1U的高度。該設備采用以太網進行供電。這種小巧的機身設計使其設備安置中方便靈活。獨特的I／O接口結構是信號輸入輸出可以根據具體要求進行單獨調節。該設備與同系列產品的設計不同時音頻信號傳輸和電源供應只通過一根以太網線就可以解決。POE交換機不能供電的時候可以選擇12V直流電源進行供電。CAB 8n 有兩種信號輸入輸出方式。一種是普通的輸入輸出方式，一種是橋接輸入輸出方式。橋接模式可以通過 EIA-RS-232, EIA-RS-422 或 EIA-RS-485進行處理。

產品特性：

l 8個獨立可調的模擬音頻輸入輸出通道

l 1U高度

l 兩種電源供應方式，POE交換機供電或者外部24V直流電供電

l 8路輸入輸出通用接口

l 2 C型繼電器

l 前面板單路LED音頻信號顯示

l 通過連接EIA-RS-232, EIA-RS-485 、 EIA-RS-422可實現信號輸入輸出橋接

l 所有連接都是用mini歐式插頭

l 前面板故障監控指示燈

產品功能：

l 8路輸入輸出音頻通道，每路可單獨控制

l 音頻采樣率：48kHz

l 頻率響應、輸入和輸出

l 20Hz至20 kHz,+ 6 dBr,參考點位1KHz，單位增益

l 輸入總諧波失真0.01％ 10Hz-22KHz 頻帶寬度輸入+4dBu 有20dB頭頂空間

l 輸入動態范圍:110dB，A計權濾波測試

l 等效輸入噪聲:-126dBu

l 輸入共模抑制比＞70dB

l 輸入增益控制:-3dB至+60dB，遠程控制調節增益每級增加或減少0.25dB

l 輸入電平：+24dBu

l 輸入阻抗、麥克風輸入模式:1.9 kOhm

l 輸入阻抗、線路輸入模式:8.4 kOhm

l 幻象電源：48V每通道

l 輸出總諧波失真：0.006％ 測量寬度：10Hz-22kHz 輸入+4dBu 有20dB頭頂空間

l 輸出動態范圍:110dB，A計權濾波測試

l 輸出電平：+24dBu

l 輸出電平調節范圍：-96dBu到+22dBu 滿量程采用模擬電平控制方式

5.4. 遠程控制面板(Remote Cool Panels)

5.4.1. X Cool 4*4

產品介紹：

PEEY 的媒體矩陣系列產品 XCool 4x4 是兩個 NEMA 標準 GANG 尺寸的控制面板，它集合了所有 XCool 系列產品的特點。 4 個可編程按鈕以及對應的狀態顯示 LED ， 4 個旋鈕的組合使 XCool 4x4 成為 XCool 系列控制面板中最強大的一款。在面板上還提供了供用戶使用的標記區。此外， XCool 4x4 還具備可編程的安全鎖定功能和面板的尋址能力。

產品特點：

l 符合 NEMA 標準的壁掛結構

l 4 個可分配功能的旋鈕

l 可顯示控制狀態的 LED 指示燈

l 4 個可分配功能的旋鈕

l 可編程的安全功能

l 用戶標記區

參數規格：

l 裝配尺寸：NEMA 標準的 2GANG 外形； 2.25" 的凈深；安裝在有 EMT 導軌槽的金屬盒上。注意：安裝時要確保電路部分不受其他部件阻礙

l 電源供應：12-24V 直流電源或者 9-16V 交流電源，每臺 15 mA 電流；螺絲終端連接（自帶零件）

l 數據連接：使用兩線的半雙工 RS485 接口。 MWare 支持 32 panel ， XWare 支持 8 panel 。螺絲終端連接，終端電阻使用 120 ohms 可靠連接

l 固件：可編程閃存

l 外觀：灰漆表面

l 凈重：1 * （ 0.45 千克 ）

5.4.2. X Cool 4L

產品介紹：

PEEY 的媒體矩陣系列產品 XCool 4L 是用于控制 X-Frame? 88 和 MM 系列產品的可編程壁掛式控制面板?；?/span> MWare?和 XWare?的軟件， XCool 4L 可通 過簡單操作實現多種強大的功能。從最基本的音頻信號電平控制到每路信號的 均衡調節，XCool 4L 的可編程性能均有表現。再加上 MWare?軟件的 邏輯功能，XCool 4L 更加“無所不能”。得益于 XCool 的 RS-485 網絡和靈活的供電方式，XCool 4L 的安裝與使用十分簡單。 XCool 4L 的這些特點使得用戶對媒體矩陣系統的控制更加靈活便捷。

產品特性：

l 符合 NEMA 標準的壁掛結構

l 4 個可分配功能的旋鈕

l 可顯示控制狀態的 LED 指示燈

l 可編程功能

l 用戶標記區

參數規格：

l 裝配尺寸：NEMA 標準的 1GANG 外形； 2.25" 的凈深；安裝在有 EMT 導軌槽的金屬盒上。 注意：安裝時要確保電路部分不受其他部件阻礙

l 電源供應：12-24V 直流電源或者 9-16V 交流電源，每臺 15 mA 電流；螺絲終端連接（自帶零件）

l 數據連接：使用兩線的半雙工 RS485 接口， MWare 支持 32 panel ， XWare 支持 8 panel ，螺絲終端連接，終端電阻使用 120 ohms 可靠連接。

l 固件：可編程閃存

l 外觀：灰漆表面

l 凈重：約 1 * （ 0.45 千克 ）

5.4.3. X Cool 4S

產品介紹：

PEREY 的媒體矩陣系列產品 XCool 4S 是用于控制 X-Frame? 88 和 MM 系列產品的可編程壁掛式控制面板?；?MWare? 和 XWare? 的軟件， XCool 4S 可通過簡單操作實現多種強大的功能。比如用作簡單的音樂選擇，信息播放以及配合媒體矩陣強大的預設功能實現場景調用等。得益于 XCool 的 RS-485 網絡和靈活的供電方式選擇， XCool 4S 的安裝與使用十分簡單。XCool 4S 的這些特點使得用戶對媒體矩陣系統的控制更加靈活便捷。

產品特性：

l 符合 NEMA 標準的壁掛結構

l 4 個可分配功能的按鈕

l 可顯示控制狀態的 LED 指示燈

l 用作觸發或者開關的可編程功能

l 用戶標記區

參數規格：

l 裝配尺寸：NEMA 標準的 1GANG 外形； 2.25" 的凈深；安裝在有 EMT 導軌槽的金屬盒上。 注意：安裝時要確保電路部分不受其他部件阻礙。

l  電源供應：12-24V 直流電源或者 9-16V 交流電源，每臺 15 mA 電流；螺絲終端連接（自帶零件）

l  數據連接：使用兩線的半雙工 RS485 接口。 MWare 支持 32 個面板， XWare 支持 8 個面板。 螺絲終端連接，終端電阻使用 120 ohms 可靠連接。

l 固件：  可編程閃存

l 外觀：  灰漆表面

凈重：  約 1 * （ 0.45 千克 ）

標簽： PEAV 百威媒體 NION   PEAVEY媒體矩陣 百威媒體矩陣 NION媒體矩陣   北京市nion系列   北京市nion系列廠家
