產品概述

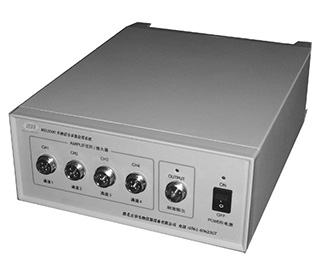

MD3000生物信號采集系統是一種多單片機控制、專為生命學科設計的生物信號記錄和數據處理系統，取代了傳統的多道生理記錄儀、示波器、X-Y記錄儀和刺激器等儀器，可應用于各院校的生理學、藥理學、病理生理學、運動生理學和心理學等學科的生物學實驗，可在
Windows2000/XP/win7下運行.可做動物的血壓\張力\心電圖等300多種指標
一、特點
* 低噪聲、低漂移高性能放大器，抗干擾能力強，線性度好，測量精度高
*采用全速USB2.0接口，即插即用。華可高速、連續的采集數據
*四通道16位A/D同步采樣，分析結果倫準確
*總線結構，通用插槽，可靈活組合為4-8通道放大器，1-2路刺激器
*驅動程序支持Windows2000/XP/Vistas/win7
*驅動程序中增加了實時數字信號處理b
*虛擬通道設計，通道原始數據、微分、積分、頻率、平均圖形實時同步顯示
*多線程機制運行，即使在高速連續采樣時，也可調節各種參數、運行其它軟件
*新增實驗配置向?qū)?，方便?shí)驗配置
*資源開放，用戶可方便地自行定制各項實驗
*結果處理用戶可自行定制，個性化設計
*用戶可定制實驗記錄過程，實驗記錄更輕松
*優化了數據處理模塊，數據處理速度更快，實時處理也不遲后
*智能數據處理模塊設計，結果處理更方便
*優化了打印模塊，網絡打印更流暢
*支持網絡化實驗，NetMeeting 用戶可在網絡中控制實驗過程
*與Microsoft Word Excel Access無逢對接，有醫學統計功能
*專項實驗包括:突觸后電位(EPSP)采集分析模塊、心肌電纜特性測定、無創傷性大鼠尾動脈血壓測定、心肌有效不應期測定、細胞內鈣動力學分析動物潮氣量\用力呼吸肺功能測定(容積法)、下肢運動機能分析、肌力儲備分析、放電疊加、血液動力學綜合試驗。
三、技術參數
1. 記滴功能：任意通道均可記錄總滴數，滴速，任意時間段的滴數、滴速；
2.采用全速USB2.0接口，即插即用?？筛咚?、連續的采集數據；
3.四通道16位A/D同步采樣，分析結果準確, 四通過信號輸出：可將四通采集到的信號同時輸出到其它設備;
4.可擴展組合為4-8通道放大器，1-2路刺激器；
5.聽功能：四通道任意聽；
6.虛擬通道設計，通道原始數據、微分、積分、頻率、平均圖形實時同步顯示；
7.刺激器技術指標：幅度：0-100mv步長1mv，波寬：0.1-6000ms,程控調節步長0.1ms；工作方式：單刺激、串刺激、主周期刺激、自動間隔調節刺激、自動幅度調節刺激、自動波寬調節刺激、自動頻率調節刺激7種，刺激預覽：在選定刺激參數后可用預覽刺激脈沖的幅度、波寬個數等；
8.軟件功能：多窗口功能：任意設置窗口數，每個視窗可獨立成系統，與硬件無關?？蓪?shí)時調用前面的實驗數據進行分析處理，分別邊采樣、壓縮，邊處理數據；
9.可方便地自行定制各項實驗；
10.文件回收功能：對過去做過的曲線，如忘記存盤或計算機出現特殊情況時，可將文件回收，實驗數據可自定義保留時間，需要時可回收未保存或文件損壞的實驗數據，保證了實驗數據在任何情況不丟失；
11.心電圖功能：通過軟件還可以實時切換為全導聯心電圖放大器，完成心電圖信號的采集處理，軟件切換導聯模式；心電測量功能：可對心電圖心率、P幅度、PR期間、QRS時程、ST、T幅度、QT期間進行處理，并可直接進入Excel、SPSS、SAS等處理軟件；
12.與Microsoft Word Excel Access無逢對接，有醫學統計功能處理軟件模塊：處理方法、。針對不同的生物信號，有實時的、獨特的處理算法，結果誤差要小。在神經電生理、肌電分析、新藥的藥理理實驗方面有多種專項分析算法；
13.文件打印功能：可對實驗曲線進行任意編輯，保存、七種打印編輯模式及全文件預纜打印功能。可任意編輯圖形及文字的大小尺寸、圖形的坐標形式、顏色等圖形屬性。且可任意添加、、拷貝、復制圖形；
14.數據導出功能：可導出實驗數據、實驗參數的配置等，且可抽出某些需要的通道單獨導出。對采樣時數據量太大的信號也可按時間的壓縮比抽取以壓縮數據量；
15.生物信號采集處理系統能在Windows7系統安裝運行。
16、高度集成化，采用USB2.0接口，完全擺脫內置式，移動方便，方便科研。
17、記錄通道數：4個高性能放大器記錄通道，性能一樣
18、采用16位A/D轉換芯片，單通道硬件采樣率1000KHz，硬件采樣率0.01Hz
19、低噪聲：等效輸入噪聲電壓峰峰值<1.50μV，信噪比>80dB
20、交、直流具有相同的增益：量程±0.5V——±20μV
21、采用5階貝塞爾低通濾波：從1Hz——30KHz
22、時間常數包括：DC，3s——0.001s
23、可自動進行2~4臺設備的級聯，以構成新的8~16采樣通道的新設備，在不增加任何費用的情況下提高產品的性價比
24、預先設置生理、藥理、病理生理實驗項目，實驗項目數不少于60個
25、實時采樣過程中，可以根據需要隨時改變采樣率
26、單臺設備可根據用戶需要設定1——31個顯示通道（5-31通道可用于分析）
27、可以配套微循環儀使用，同時觀察微循環和血壓變化，進行急性失血性休克實驗的研究
28、具有三維頻譜分析功能，可開展胃腸電的研究工作
29、專項實驗包括:突觸后電位(EPSP)采集分析模塊、心肌電纜特性測定、無創傷性大鼠尾動脈血壓測定、心肌有效不應期測定、細胞內鈣動力學分析動物潮氣量\用力呼吸肺功能測定(容積法)、下肢運動機能分析、肌力儲備分析、放電疊加、血液動力學綜合試驗，半數致死量(LD50,劑量對數與概率單位直線回歸法),半數致死量(LD50,Bliss法)半數致死量(),pD2與pA2值
