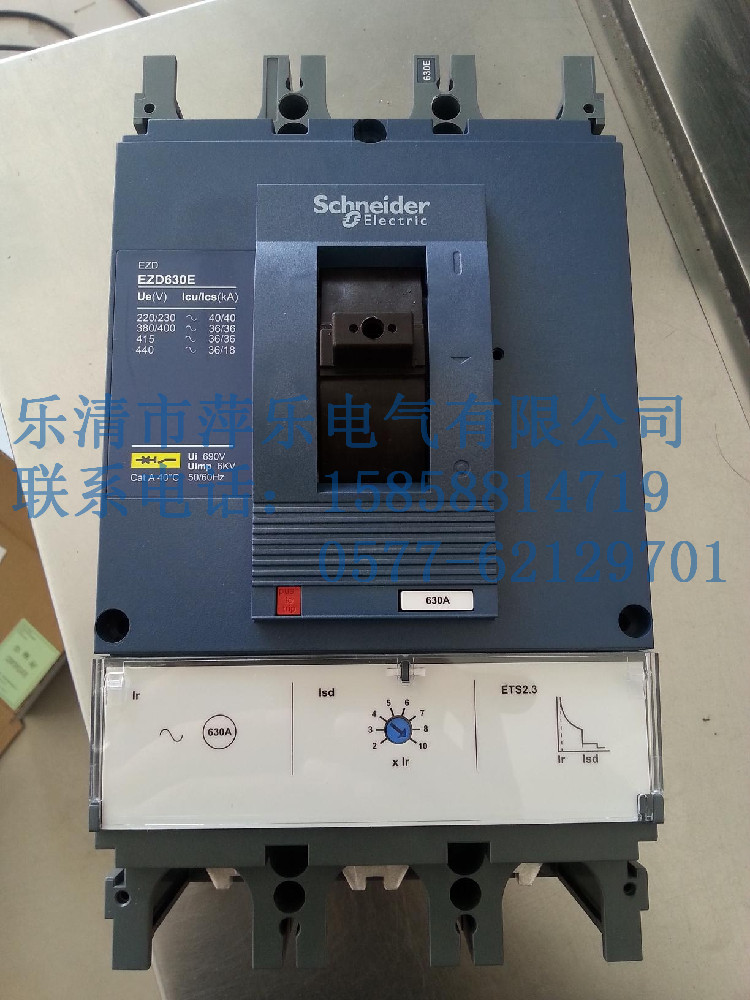

供應施耐德塑殼斷路器EZD100E3100N 3P 100A

簡介

用途

EZD 系列塑殼斷路器適用于交流 50/60 Hz，額定工作電壓500V（400/630A為

440V），額定電流 15 至 630A 的配電網絡中用于分配電能和保護線路，電源及用電

設備免受過載和短路的危害，提高了供電的可靠性與連續性。

符合的標準

: p IEC 947-1: 總則 (GB/T 14048.1)

p IEC 947-2: 斷路器 (GB/T 14048.2)

p IEC 947-4: 接觸器和電機啟動器 (GB 14048.4)

p IEC 947-5.1: 控制設備和開關；自動控制元件 (GB 14048.5)

國家標準: p GB 14048.1 總則

p GB 14048.2 斷路器

抗?jié)駸岽胧?

EZD 斷路器和輔助裝置 T2 抗?jié)駸釛l件，執行標準如下:

p IEC 68-2-30 在 45℃時 95% 的相對濕度 (熱和濕熱氣候)

p IEC 68-2-11 鹽霧試驗

隔離功能

所有 EZD 斷路器均適用于隔離，符合 IEC 947-2 標準:

p 觸頭隔離位置在“O” (OFF 位置)

p 除非接點完全打開，操作手柄不能在“off” 位置

p 接點都處于打開狀態，才可以安裝掛鎖

p 延伸旋轉手柄的安裝不會改變位置指示系統的可靠性。

隔離功能具有保證性測試:

p 由位置指示系統保證了機械接觸可靠性

p 無漏電電流

p 過壓耐受能力是指其進出線之間電壓值的耐受能力。

Class II 開關柜的安裝

所有 EZD 斷路器均應裝于 class II 開關柜內 (根據 IEC 664 標準)

安裝調試不需要特殊的操作，因為 EZD 提供了 class II 面板與所有內部線路的絕緣。

進線方式

EZD 在下進線上出線的使用情況下，不需要考慮降容使用（VigiEZD除外）。該特性

將對盤柜的安裝提供更大的方便。
