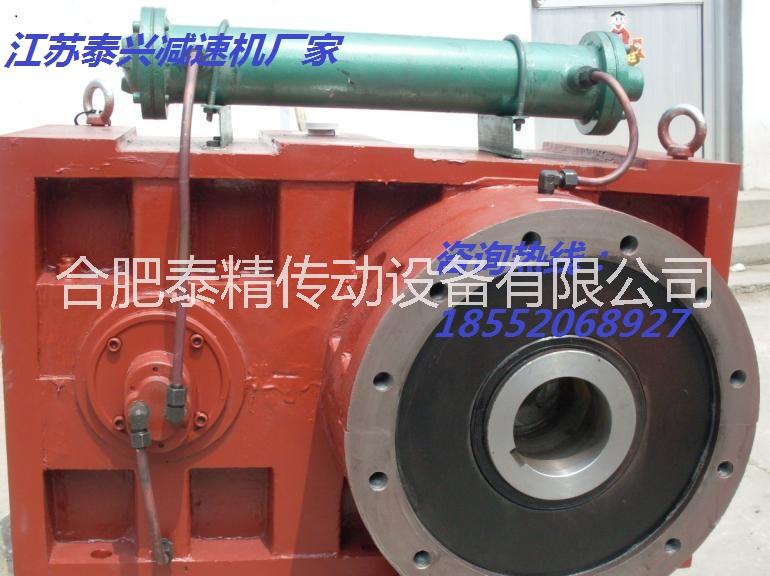

促銷ZLYJ420-16-1-200-6P系列減速機拆裝圖 ZLYJ420減速器

一、ZLYJ系列減速器是參考國外同類產品為塑料螺桿擠出機配套設計的高承載能力硬齒面帶推力座的傳動部件。產品設計采用了ZBJ19009-88所規定的各項技術規范。其特點是齒輪和軸類零件采用了高強度合金鋼材質、經滲碳、淬火、磨齒工藝加工。齒輪精度為GB10095-88,6級。齒面硬度HRC54~62。在空心輸入軸前端配置有大規格推力軸承，承受螺桿的軸向推力。整機具有體積小、承載能力高、傳動平穩、噪聲低、效率高等優點。

二、型號規格

ZLYJ112、133、146、173、200、225、250、280、315、330、375、420、450

主要參數

輸出轉速：16-100 r/min

輸出扭矩：至43000 Nm

電機功率：5.5-200 Kw

三、安裝使用和維護
1、減速機應安裝在平整的基礎上,在地腳螺栓均勻緊固的情況下,應保證插入輸出軸中的螺桿能無卡滯地均勻回轉,以免給輸出軸軸承增加附加應力而影響軸承壽命。不得采用強力裝拆螺桿.
420 以上( 含420)規格的減速機動力輸入只允許用聯軸器輸入動力.在安裝時,應在地腳軸栓緊固的情況下,確保聯軸器的安裝誤差不超過允許范圍.不允許在未調平地腳支撐時,先對中聯軸器,后緊固地腳螺釘,以免給輸入軸造成過大的附加力矩.如用戶確實需要采用三角帶輸入動力時 , 請在訂貨時明確提出此項要求 !
375 以下( 含 375) 規格,允許用三角帶輸入動力.請盡量采用高強度窄 V 帶!且三角帶輪應全部車削加工,回轉平衡.高強度窄V帶使用,可減小張緊力并使合力中心靠近輸入軸內側.對減小作用于前軸承支點外側截面的附加彎矩十分有利.三角帶在初裝下,三角帶緊邊中點在2-3公斤外力下壓,可發生 8-10mm 變形 .
由于硬齒面減速機的中心距較小,無法配置較大軸承,軸頸也較細.聯軸器的讀中和三角帶的張緊是否符合上述要求,將會直接影響輸入軸和軸承,以至整機的壽命 !
2、在減速機安裝完畢后,注潤滑油至油標上油位.該油位應雜潤滑油在箱內分布均勻后確定,油位應經常檢查,任何情況下,油位不應低于下油標位置.使用 300-600 小時后, 應換油一次 . 以后每 3000 小時換油一次.更換應在減速器停車,潤滑油尚未冷卻時排放. 箱體應用同品質的油沖洗干凈 . 若因粘度高不宜沖洗可先加熱 .
3、帶電接點壓力表的油路,壓力表的上下限壓指針在出廠前已調好,一般不用調整。若需調整時，可用隨表的鑰匙和螺絲刀,在壓進表中心調整螺絲釘?shù)那闆r下,加以調整.該表的輸出接點見圖（4）.用戶可把此表接入電機控制回路或報警線路.當油路出現故障時,可自動報警,切斷電源,及時檢測維護.
4、裝有油泵強制潤滑的減速器,在開車初始階段,可能會因油粘度過高,油泵吸油阻力大而造成進油不足,發出過高的噪聲.該現象一般在潤滑油溫度升高后,自行消失.
在正常運轉中,如出現油泵噪聲增高,一般情況可能是油路阻力過大.此時情況清洗濾清器及其相關部件.
無論哪種規格的減速器,在長期不用或氣溫過低時啟動使用,都應空車動轉一段時間,待各軸承處充分潤滑后才可加載運轉.
5、螺桿在安裝時,應注意配合面和鍵的尺寸和粗糙度符合圖紙要求.不得采用強制力裝拆螺桿,以免減速器在強力敲擊下?lián)p傷.
