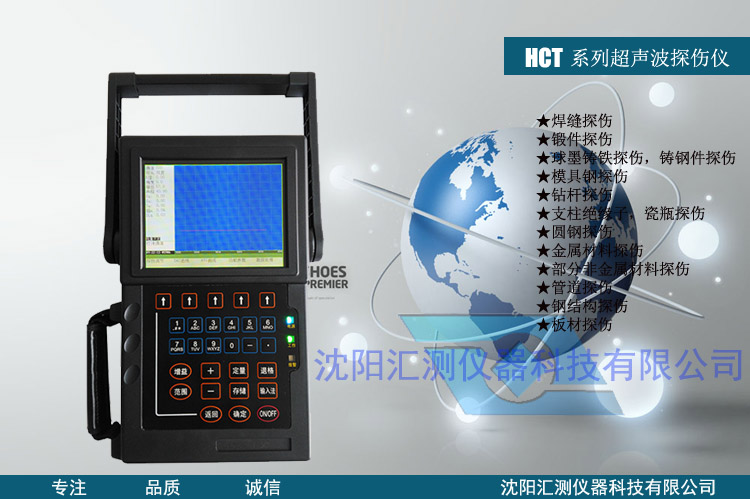

抽油桿探傷儀

超聲波探傷儀免費上門培訓中國大陸地區
購買超聲波探傷儀要點：咨詢電話：15524323708






超聲波探傷儀最重要的參數指標之一（靈敏度余量）




    超聲波探傷儀的靈敏度余量一般是指整個探傷系統（超聲波探傷儀主機和超聲波探頭）發現最小缺陷的能力，發現的缺陷越小，靈敏度余量就越高超聲波探傷儀靈敏度余量測試方法（GB/T27664.1 ）


    a)使用2.5MHz、Φ20直探頭和CS-1-5或DB--PZ20—2型標準試塊。


　　b)連接探頭并將儀器靈敏度置，發射置強，抑制置零或關，增益置讀數S0。


　　c)將探頭置于試塊端面上探測200mm處的i2平底孔，移動探頭使中Φ2平底孔反射波輻，并用衰減器將它調至滿輻度的50%， 記下此時衰減器的增益值Sl，則該探頭及儀器的探傷靈敏度余量S為：S=S0--S1(dB)，則該探頭及儀器的探傷靈敏度余量S為：S=S1--S0(dB)


    文字理解有些困難  我們可以以國內某低端品牌探傷儀為例 此儀器增益值S0=110(dB) 執行c操作時S1=72(dB) 那么他的靈敏度余量只有S=S0-S1=38(dB)


    鍛件探傷時我們先要把一次底波打到80%高時的增益值作為基準靈敏度，加上根據工件厚度算出靈敏度余量，所得才是我們真正的掃查靈敏度，這樣我們檢測時才不會漏檢。


以80毫米高Φ0.8以上缺陷不漏檢鍛件為例， 在基準靈敏度值上需要加靈敏度余量是45.5(dB) ，而工件越厚 ，基準靈敏度越高，需要加靈敏度余量越高。這就是 ,為什么低端品牌的探傷儀總是出現漏檢的原因，我們選用低端超聲波探傷儀檢測過以后相當于沒有檢測。






超聲波探傷儀亂象




    1）低端超聲波探傷儀另一個特征是 ， 無任何預兆死機， 頻繁死機 ，紛繁到瘋狂地步（不到兩分鐘死一次機），主要原因是主板采用劣質主板，使用一年左右主板氧化（為求低端，而采用低劣主板）電路出現不同程度損壞，而造成死機。當一個牌子賣砸了，就跑別的省再注冊一家公司，再出一個新牌子。所以市面上有很多種牌子超聲波探傷儀，尤其以低端最多，其實都是一個牌子，只是賣砸了，再換個殼換個牌子繼續賣。




    2) 關于幾大搜索引擎競價排名搜索到超聲波探傷儀大概統計（前4位）;


      百度搜索“探傷儀”3個做"磁粉探傷儀"（其中一個是磁粉代理商，兩個磁粉探傷儀廠家）1個純超聲波探傷儀代理商;


      百度搜索 "超聲波探傷儀" (4個都是代理商其中兩個貼牌的）；


      360搜索“探傷儀”（4個都是代理商貼牌的）；


      360搜索“超聲波探傷儀”（4個都是代理商貼牌）；


      搜索“探傷儀"(1個磁粉探傷儀，3個代理商）；


      搜索“超聲波探傷儀”（2個磁粉探傷儀廠家2個代理商貼牌）


這就是現狀，我們在搜索引擎中沒有找到真正廠家，可以說我們找的可能是假廠家，買的可能是假超聲波探傷儀。




     3）不要相信物美價廉，物美就不會價廉，同樣價廉也不會物美。我們都是生產企業，沒有利潤空間，哪家企業會生存下去。超聲波探傷儀檢測和質量息息相關，如果檢測儀器沒有作用，采購回來也只是為自己求個心寬的擺設而已。

技術參數 ：
1.儀器自帶電子說明書，每步操作都有操作提示，快速上手
2.internet寬帶網口和雙USB接口，計算機可通過網線遠程操控儀器并實現探傷數據的處理
3.鍵盤自帶數字鍵，直接通過數字鍵快速調節增益、聲程等功能
4.儀器自動讀取波缺陷讀數，無需通過門的調節來讀數，亦可通過鍵盤的定量鍵讀取不同缺陷數據
5.自動測試零點、K值、DAC、G曲線時，儀器自動記錄波并畫出包絡線
6.探傷通道可以獨立設置密碼，客戶保存數據他人無法修改，保存！
7.儀器可通過菜單軟關機自動保存數據，亦可通過電源鍵硬關機
8.采集速度；低速，中速，高速，包絡線記錄準確分析缺陷
頻率范圍： 0.4-20MHz
增益范圍： 0-120dB，0.1,2.0,6.0dB步進
動態范圍： ≥40dB
垂直線性： <2%
水平線性： 1m內為0
掃描范圍： 0-10000mm
分 辨 率： >45dB
靈敏度余量： >65dB （深200mmΦ2平底孔）
衰減器精度：＜ ±1dB/12dB
工作模式：單探頭、雙晶探頭、穿透探頭
脈沖發生器：可變脈沖發生器
阻尼：50/100/400Ω自動匹配
檢波方式：半波/射頻
數字抑制：0~99%線性抑制 ，不影響線性與增益
閘 門： 進波門、失波門；單閘門讀數、雙閘門讀數
報 警： 蜂鳴報警，LED 燈報警
顯示環境溫度：-20~50℃
相對濕度： (20~95)%RH
充電器：220~240V交流輸入
工作電壓：7.4V±0.3V
尺寸：215*175*33mm（長*寬*厚）
重量：1.25Kg


15524323708
