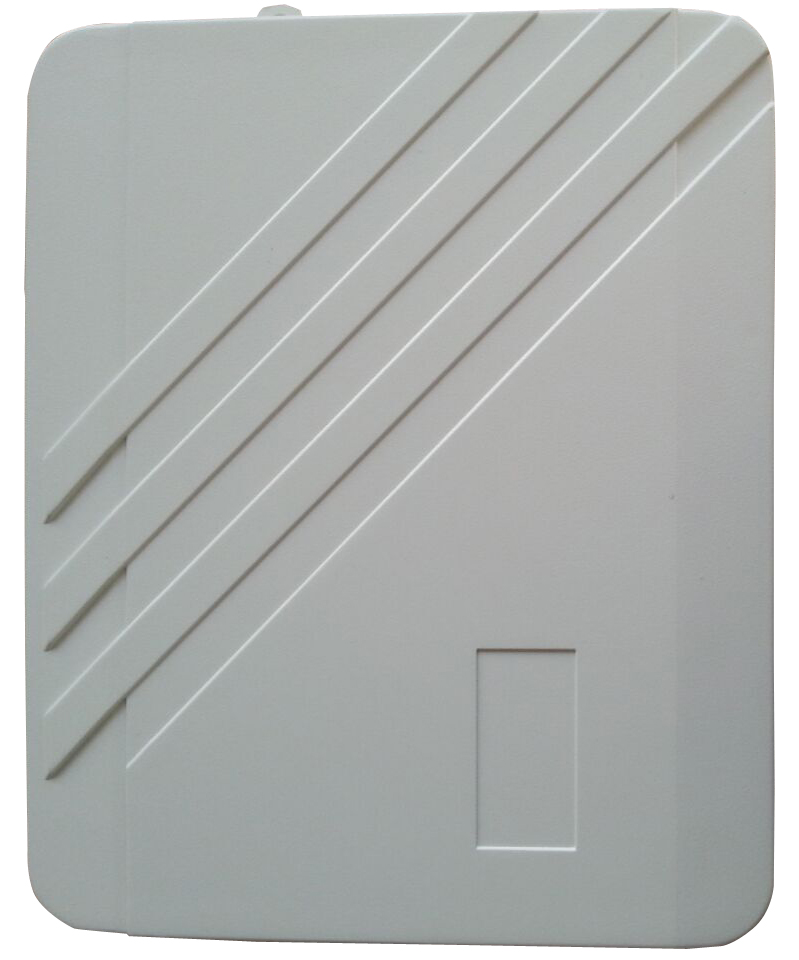

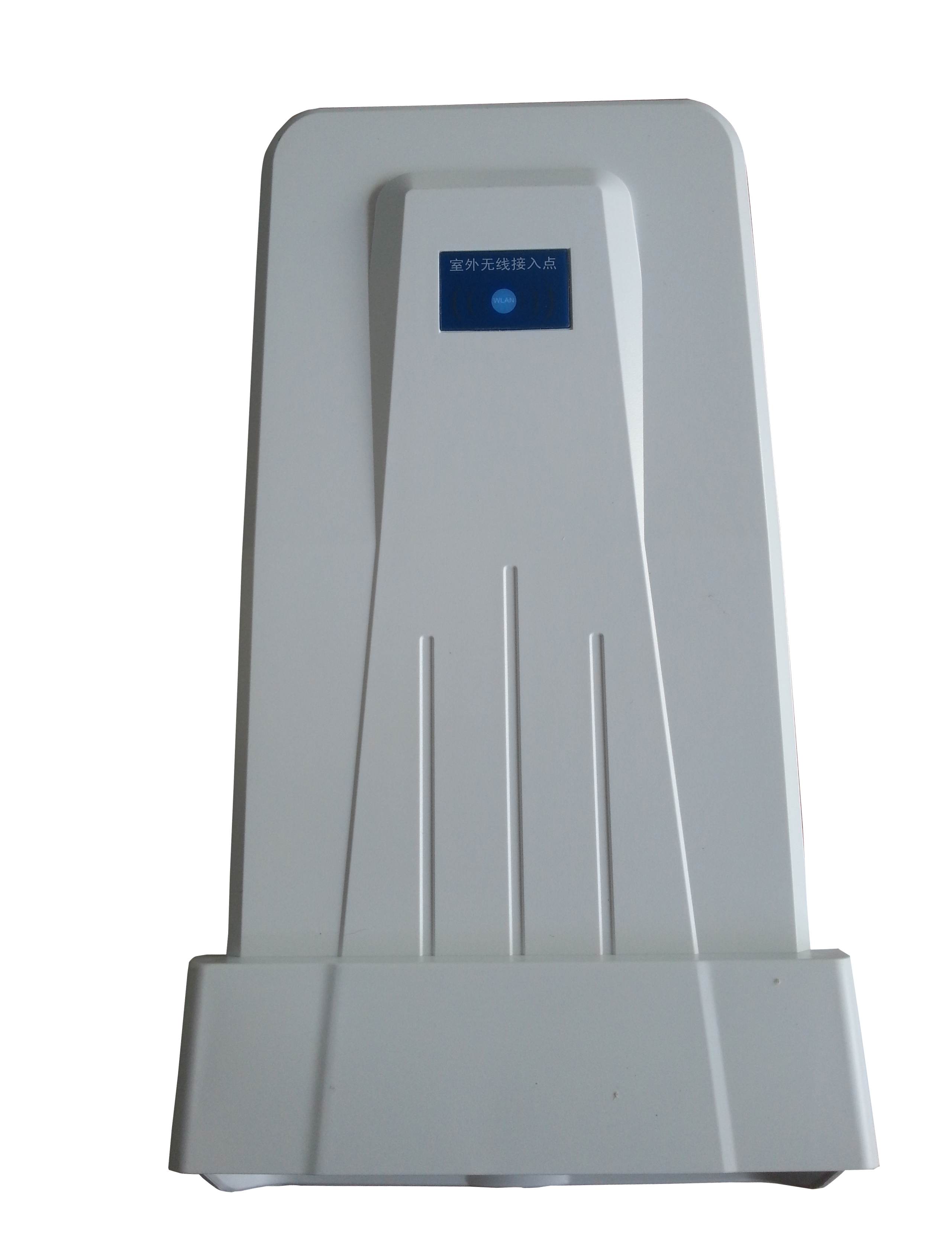

COMMSEN-地下管廊防爆AP

城市綜合地下管廊是城建的重要組成，地下管廊自控工程包括：自控設備、檢測儀表設備、網絡通訊設備及相關智慧化管理系統，一旦地下走廊管道故障或者出現相應的墻體爆裂以及其他的應急故障，就需要檢修人員到地下管廊里做檢修工作，會由各個系統相互配合提供給工作人員數據支持和協助。

檢測儀表設備：

在每個區段的每個倉內的通風最不利處（一般為通風口與投料口中間）安裝溫濕度檢測儀表和氧氣監測儀表各1套，檢測儀表安裝位置現場定。在每個排水泵井內設一套投入式液位計，用于測量泵井液位。監測報警信號應送控制中心智慧管理平臺，并由其轉送給水管線單位。在熱力艙內頂部設置感溫光纜，用于熱力管道泄漏監測。監測報警信號應送控制中心智慧管理平臺，并由其轉送熱力管線單位。

監控系統：

監控工作站通過工業以太網交換機與現場ACU控制器通訊，控制中心內能生動形象地反映出綜合管廊建筑模擬圖、管廊內各設備的狀態和照明系統的實時數據并報警。監控計算機同時還向現場ACU控制器發出控制命令、啟?，F(xiàn)場附屬設備。附屬設備監控系統通過以太網交換機與火災報警系統聯網。在每個監控與報警區間通風口設備層和分變電所分別設置現場控制柜ACU。監控的目標：（1）人員進出口及管廊的影像； （2）通風機運行工況；（3）照明系統運行工況；（4）排水泵運行工況；（5）氧氣濃度檢測值；（6）溫濕度檢測儀檢測值；（7）配電控制柜0.4KV進線運行信號；（8）電控井蓋信號；（9）手動緊急報警信號；（10）紅外對射裝置報警信號；（11）排水泵井投入式液位計信號。

定位系統：

在管廊里每個防火分區內，分別設置一臺定位，形成無線脈沖信道，用于實現管廊內部精準定位。定位信息應送控制中心智慧管理平臺中，并由安防監控子平臺進行數據處理。

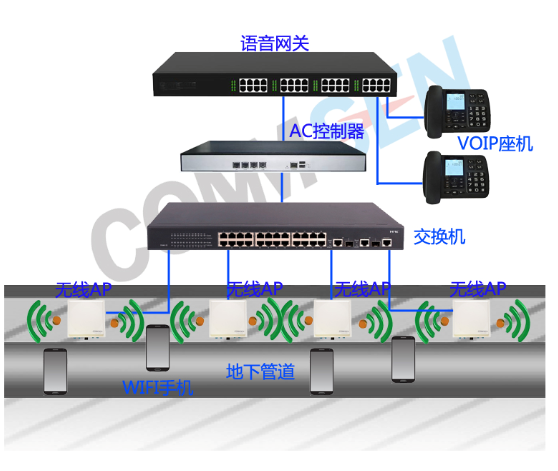

無線WIFI語音通信系統：

工作人員手持VoIP手機。通過VOIP手機實現與控制中心的實時通信。由于地下管道分布于地下且空間狹小封閉，ISP運營商的無線信號很難輻射到內，管道內就形成了實質性的信號盲區，那么地下檢修人員在工作中就無法與地面實時的通信，溝通檢修工作的進程及困難，這使得檢修工作變得頗為艱難，基于IEEE標準的WIFI系統成為目前比較理想的通信方式。 COMMSEN(科訊)無線作為WLAN行業的產品和方案供應商，收到客戶的方案邀請，并為客戶提出了完善的解決方案。
