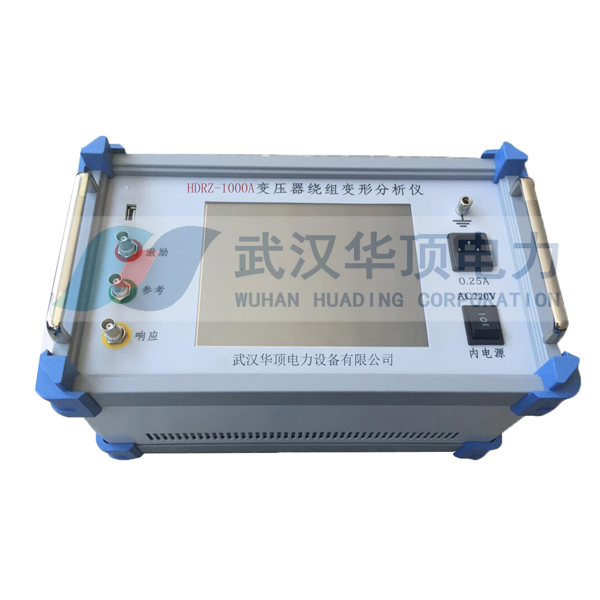

HDRZ-1000A變壓器繞組變形測試儀選華頂電力廠家直銷質量好

一、產品概述

       1，變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；

       2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

       3，基于以上思想和的測量技術，本公司設計了HDRZ-1000A變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向?qū)Ρ?，可以?zhǔn)確的判斷變壓器的變形程度。

       4，HDRZ-1000A變壓器繞組變形測試儀符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。

二、技術特點

       1.采用的DDS掃頻技術；

       2.采用雙電源供電：市電AC220V±10%，內電源6V5蓄電池；

       3.采用高速，高集成化微處理器設計；

       4.輸出正弦波幅值可通過軟件設置；

       5.雙通道16位AD采樣；

       6.8寸彩色觸摸屏，亮度可調；

       7.最多可以保存120組測量數據，供隨時查閱或上傳至PC機；

       8.有強大的上位機軟件，曲線分析、打印和生成word文檔；

       9.USB2.0接口,支持?jǐn)?shù)據上傳和聯機測試；

       10.主機尺寸：35cmX21cmX21cm；

       11.主機重量：約5KG。

三、技術指標

     1， 設置6種不同的掃描方式：

                                                      線性 1K-1000KHZ_1.0步進1KHZ    1000點

                                                      線性 1K-1000KHZ_0.5步進0.5KHZ   2000點

                                                      線性 1K-2000KHZ_1.0步進1KHZ    2000點

                                                      線性 1K-2000KHZ_0.5步進0.5KHZ4000點

                                                     分段100HZ - 1000KHZ  1440點

                                                     分段100HZ - 2000KHZ 2440點

     2， 測量范圍：(-100dB） - （+20dB）

     3， 測量精度：0.1dB ;

     4， 掃描頻率精度：0.01%；

     5， 信號輸入阻抗：1MΩ；

     6， 信號輸出阻抗：50Ω；

     7， 同相測試重復率：99.5%；
