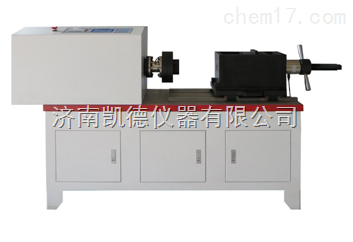

1、微機控制錨桿扭轉試驗機與材料扭轉試驗機工作原理相近，是由加載系統、傳動系統、STC8800數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對錨桿及金屬材料、非金屬材料以及各類構件的靜態力學的性能測試。該機采用臥式結構。計算機屏幕顯示，STC8800數字式數據采集控制系統和全數字交流伺服系統組成自動控制。采用擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

試驗測試功能：WinXP中文操作平臺，具有變結構PID參數調節功能，實現扭矩、扭轉角度、變形自動控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果（斷裂值、峰值）；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限。不同的用戶可進入不同的管理界面、分三級用戶管理權限。

整機利用全數字交流伺服控制系統及STC8800數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。

本試驗機符合JB/T9370—1999《扭轉試驗機技術條件》

GB/T2611-92《試驗機通用技術要求》

MT/T 1061-2008《樹脂錨桿 玻璃纖維增強塑料桿體及附件》

2．微機控制錨桿扭轉試驗機方案描述

【主    機】采用臥式結構，主體結構采用框架結構，以保證整機的剛性。

【驅動系統】由全數字交流伺服控制系統驅動。速度調節范圍寬，加載均勻、穩定。

【傳動系統】采用減速器傳動，保證傳動的均勻、穩定及傳動精度。

【測量顯示系統】該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩，旋轉編碼器測量試樣的扭轉角度。計算機屏幕顯示試樣的扭矩、扭轉角度以及各類曲線等。

【軟件操作】①控制模式采用智能設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗?？梢詼y(cè)量試件的屈服扭矩、扭矩、屈服角度和角度及剪切彈性模量等。

② WindXP全中文界面，人機對話方式。試驗的全部操作均借助鼠標及鍵盤，通過計算機鍵盤與鼠標完成，計算機屏幕顯示試驗扭矩T，扭轉角度θ，各種試驗曲線（扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等）試驗機工作狀態等。

③曲線坐標的大小可以根據實際的試驗數據進行調整。

④輸出打印各種試驗報表格式（報表格式可以Excel或Word格式輸出）

【安全保護系統】過載保護、過電流、過電壓保護、超速保護等。

3．微機控制錨桿扭轉試驗機技術指標

3．1 扭矩：±200N·m；測量范圍：±4～±200N·m

3．2試驗扭矩示值相對誤差：1級（±1%）

3．3試驗扭矩重復性相對示值誤差：≤1%

3．4扭矩分辨力：±1/200000

3．5夾頭間移動距離（兩夾頭間距離）：2000mm

3．6試驗機主軸中心高度：≥100mm

3．7兩夾具間同軸度精度：0.5mm

3．8扭轉角測量范圍：無限制

3．8扭轉角測量相對誤差：0.1°

3．9加載速度：0.5～300r/min   任意設定

3．10控制方式:扭角、扭矩、轉速的自動控制

3．10試樣的夾持：手動夾緊，夾持范圍：φ8～φ25mm

3．11電源電壓：AC220V    50Hz     功率： 5.5kW

3．12主機外形尺寸（長×寬×高）：3100×600×1000mm
