北京昆侖海岸JWST-10W1溫濕度變送器現貨供應

一.北京昆侖海岸JWST-10W1溫濕度變送器現貨供應用途產品，探測范圍寬，可對溫濕度進行測量，使用溫度補償電路，產品工作穩定可靠。

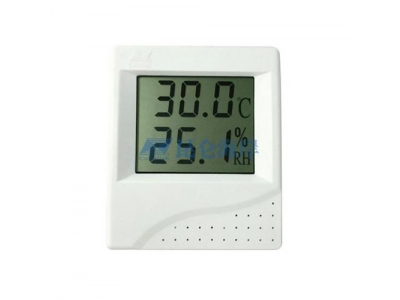

? 大液晶顯示溫濕度

? RS485 或 RS232 通訊接口

? 4mA～20mA、0V～5V 或 0V～10V 標準模擬

輸出

? 響應時間快

? 標準 86 接線盒安裝方式

二..北京昆侖海岸JWST-10W1溫濕度變送器現貨供應技術參數

供 電：電流輸出型 DC 24V（22V～26V）

電壓輸出型 DC 24V（12V～24V）

網絡輸出型 DC 24V（12V～24V）

電流：電流輸出型 50mA（DC 24V）

電壓輸出型 20mA（DC 24V）

網絡輸出型 40mA（DC 24V）

量 程：濕度: 0％RH～100％RH □

溫度:-10℃～60℃

準 確 度：濕度±3％RH (5％RH～95％RH,25℃)

溫度±0.5℃（25℃）

工作溫度：-10℃～60℃

長期穩定性：濕度:≤1%RH/y

溫度:≤0.1℃/y

響應時間：≤15s（1m/s 風速）

輸出信號：電流輸出型：三線制 4mA～20mA

電壓輸出型：0V～5V 或 0V～10V

網絡輸出型：RS485 □RS232

負載能力：電流輸出型：≤500Ω

電壓輸出型：輸出阻抗≤250Ω

安裝方式：壁掛安裝、固定墻面

外 殼：ABS 白色 104mm×87mm×31mm

產品重量：≤ 100g

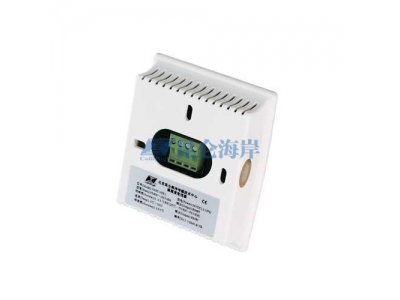

接線說明：（任何錯誤接線均有可能對變送器造成

不可逆損壞）

24V：電源+（DC 24V） GND: 電源- (GND)

T: 溫度模擬輸出

H：濕度模擬輸出

RS485 接口接線

A+: RS485 信號線的 A+端

B-：RS485 信號線的 B-端

RS232 接口接線（與 RS232 的 DB9 接口連接示意）

北京昆侖海岸JWST-10W1溫濕度變送器現貨供應安裝位置：

1、 變送器應盡量垂直放置，保證安裝墻面

時，傳感器在變送器的下方（變送器上的

字體為正方向）；

2、 安裝高度為人體坐高或主要要求測量的

環境區域。

安裝注意事項：

1、避免在易于傳熱且會直接造成與待測區域

產生溫差的地帶安裝，否則會造成溫濕度

測量不準確。

2、安裝在環境穩定的區域,避免直接光照,遠

離窗口及空調、暖氣等設備,避免直對窗

口、房門。

3、盡量遠離大功率干擾設備，以免造成測量

的不準確,如變頻器、電機等。

五.北京昆侖海岸JWST-10W1溫濕度變送器現貨供應使用

1、 仔細檢查，確保接線正確后，通過 RS485 轉

換模塊（485 輸出）或者直接（232 輸出）

連接 PC 機 RS232 串口，接通 DC 24V 或 12V

電源，可通過測試軟件查看溫濕度值；模擬

輸出時：接通 DC 24V 或 12V 電源，用萬用

表測量時就會輸出對應的電流或電壓值。

（詳見通訊附錄）

2、如想拆卸變送器，必須先斷開電源，然后進

行拆卸。

3、此變送器為室內型，變送器內部避免有水進

入，以免造成損壞。

六.JWST-10W1溫濕度變送器-大屏數字化顯示北京昆侖海岸傳感器注意事項

1、 使用前請認真閱讀本說明書，確保接線正確。

任何錯誤接線均有可能對變送器造成不可逆

損壞。

2、 避免在易于傳熱且會直接造成與待測區域產

生溫差的地帶安裝，否則會造成溫濕度測量

不準確。

3、 防止化學試劑、油、粉塵等直接侵害傳感器，

勿在結露、極限溫度環境下長期使用。請勿

進行冷、熱沖擊。

4、 七、保養

1、變送器長時間使用會產生偏移，為保證測量

準確度，每年校準 1 一次。

八、運輸、存儲

1、變送器盡量避免震動，輕拿輕放。

2、長時間存儲條件：10℃～40℃；20％RH～

50％RH。 九、開箱檢查

1、打開包裝后，檢查變送器是否完好。

2、變送器 1 支，說明書 1 份，合格證 1 張。 十、故障分析與排除

1、網絡輸出，如變送器通訊不上，請檢查接線

是否正確，是否牢固；通訊測試軟件是否設

置正確（串口，波特率，數據位，停止位校

驗方式，采集周期，流量控制 出廠默認為：

com1，9600，8，1，n，1000，無）。
