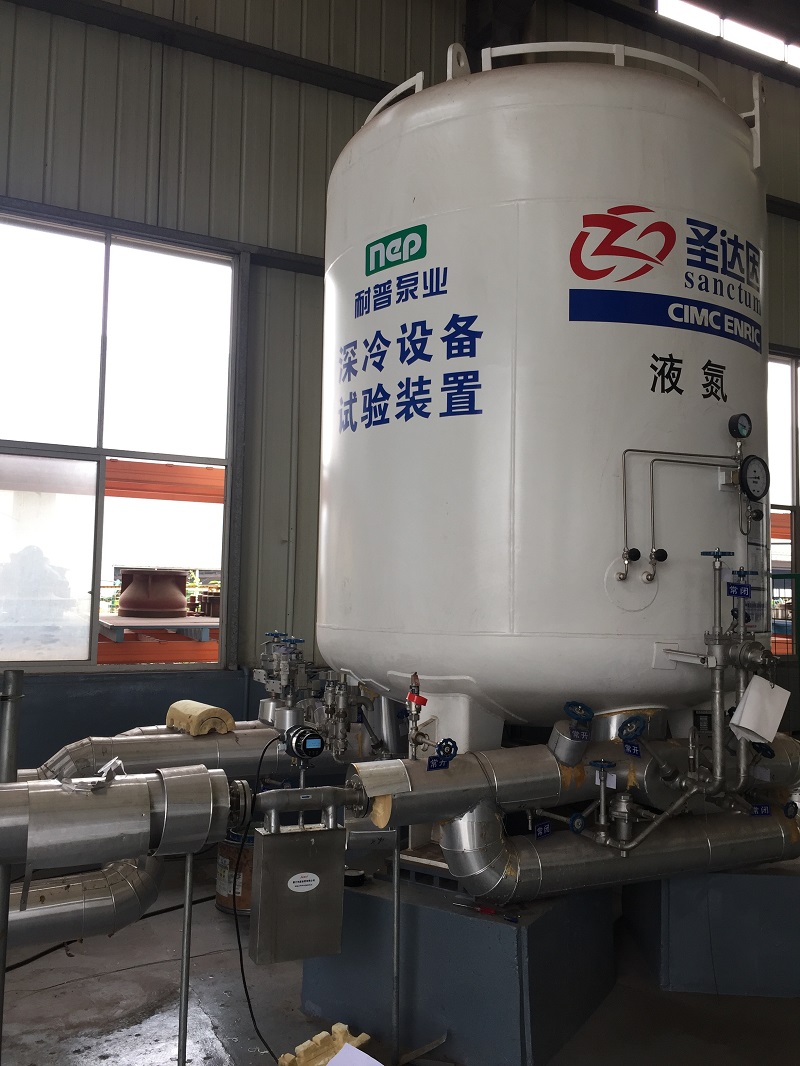

科里奧利質量流量計，高精度流量計
[質量流量計]
西安市科里奧利質量流量計廠家
[質量流量計]
郵箱：
手機：
- 品牌： 上太儀表
- 型號： STMF
- 加工定制： 是
- 類型： 質量流量計
- 測量范圍： 0-500
- 精度等級： 0.2%
- 公稱通徑： DN10~200
- 適用介質： 液體
科里奧利質量流量計(Coriolis Mass Flowmeter)簡稱科氏力質量流量計，是利用流體在直線運動的同時處于一旋轉系中，產生與質量流量成正比的科里奧利力原理制成的一種直接式質量流量?jī)x表。基于科里奧利原理的流量?jī)x表的開發始于20世紀50年代初，但直到70年代中期臺質量流量計才推向市場。由于它實現了真正意義上的高精度的直接質量流量測量，測量結果不受溫度、壓力、濃度影響，量程比寬，并可測量密度、溫度、濃度多個物理參數等諸多優點，現已在石化、制藥、食品及其他工業過程中廣泛應用。
SMF系列質量流量計是上太儀表全新自主研發的產品，擁有多項技術，產品性能達到水平，產品以其穩定、可靠、易用而深受用戶歡迎，為客戶節約投資、提高生產效率。SMF系列小流量型質量流量計采用新型精密管，測量精度高，可達 5kg/h，可選管徑DN10, DN15, DN25
【質量流量計優點】
? 直接測量質量流量，有很高的測量精度，在工廠標定精度高達0.05%，工況現場可達0.2%。
? 對應對迎流流速分布不敏感，因而無上下游直管段要求；
? 測量靈敏，測量范圍寬，量程比可達1：500；
? 可測量流體范圍廣泛，包括高粘度液的各種液體、含有固形物的漿液、含有微量氣體的液體、有足夠密度的中高壓氣體。
? 測量管的振動幅小，可視作非活動件，測量管路內無阻礙件和活動件。
? 測量值對流體粘度不敏感，流體密度變化對測量值得值無影響。
? 可做多參數測量，如同期測量密度，并由此派生出測量溶液中溶質所含的濃度。
【質量流量計技術參數】
| 被測介質： | 液體（油，水，漿體等） |
| 測量直徑： | DN4，8，10,15,25,40，50，80，100，150 |
| 測量項目： | 質量流量、體積流量、密度、溫度 |
| 密度測量范圍： | 0.2g/cm3~2.5g/cm3 |
| 介質溫度： | -30℃～+90℃ |
| 流量測量誤差： | 0.2%； 0.5% |
| 密度測量誤差： | 0.002g/cm3 |
| 溫度測量誤差： | ≤1℃ |
| 信號形式： | 電流4～20mA，脈沖0~2000HZ, RS485（可選），HART（可選） |
| 供電電源： | 外供24VDC |
| 測量管材料： | 304，316L，亦可按用戶要求協商提供 |
| 防爆等級： | 本安型ExibIICT4，隔爆型ExdIICT4 |
| 外殼防護等級： | IP67 |
| 法蘭標準： | GB/T系列標準，也可以根據用戶要求特殊加工。 |
科里奧利質量流量計 - 測量原理
【質量流量計測量原理】
通過旋轉運動產生科里奧利力是困難的，目前產品均代之以管道振動產生的，即由兩斷端固定的薄壁測量管，在中點處以測量管諧振或接近諧振的頻率所激勵，在管內流動的流體產生科里奧利力，使測量管中點前后兩半段產生方向相反的撓曲，用電磁學方法檢測撓曲量以求得質量流量。下圖為質量流量計傳感器結構圖：
1-支撐管 2-薄壁測量管 3,6-檢測線圈 4-驅動線圈 5-外殼
【質量流量傳感器安裝的一般要求】
相對于其他類型的流量計，質量流量計具有安裝簡便、易于使用、測量精度高以及直接質量測量等優點，尤其是沒有直管段要求的特點，用戶可因地制宜的選擇安裝位置，節約安裝成本。
◆ 安裝位置應避免電磁##設施、變頻設備等。
◆ 工藝管道應對中，兩側法蘭應平行。嚴禁用傳感器硬行拉直上、下游工藝管道，否則將影響測量甚至損壞傳感器。另外在兩側的工藝管道近法蘭處（約2～10倍管徑處）應有穩固的支撐。
◆ 在傳感器的上、下游管道上，建議安裝截止閥及旁路以方便調零、日常維護及確保傳感器在不工作時亦可處于滿管狀態。使用流量計下游的調節閥進行流量控制。
◆ 在測量易汽化介質時，流量計下游建議安裝壓力表，供檢查下游壓力。建議流量計后面的工藝管道與流量計保持相同口徑一段距離，另外在流量計后安裝閥門以調節適當?shù)谋硥?，防止汽化或氣穴發生。若介質在流量計中發生汽化或氣穴將影響測量精度，嚴重時導致流量計無法正常工作。
◆ 安裝時要注意流量計外殼上的流向標志，其箭頭指向與變送器內部組態的流量方向是一致的。
◆ 對于新建管線，要在完成管道預置和管道吹掃后再安裝傳感器，避免由于管道施工對傳感器造成的意外損壞及避免雜物進入傳感器。儀表的搬運設備要操作可靠，做到輕起輕放，跌落和磕碰等易造成傳感器損壞。
【SMF質量流量計選型表】
選型示例：SMF-25A11-C16-IA01含意為：SMF系列科里奧利質量流量計，法蘭式連接，公稱口徑25mm，介質溫度為常溫，公稱壓力為1.6Mpa，4～20mA輸出，防爆標志為本安型，測量管接液材質316L。
