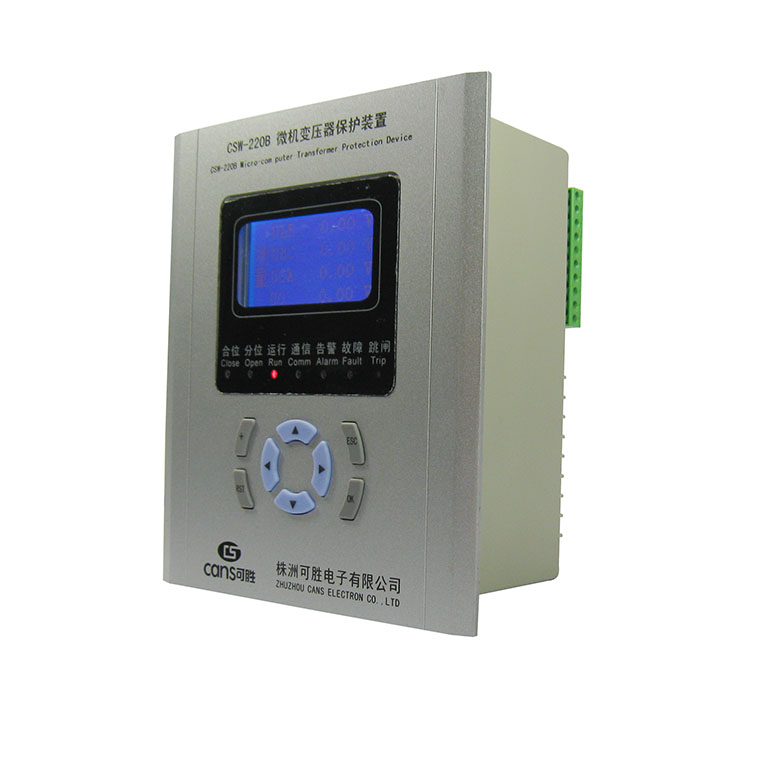

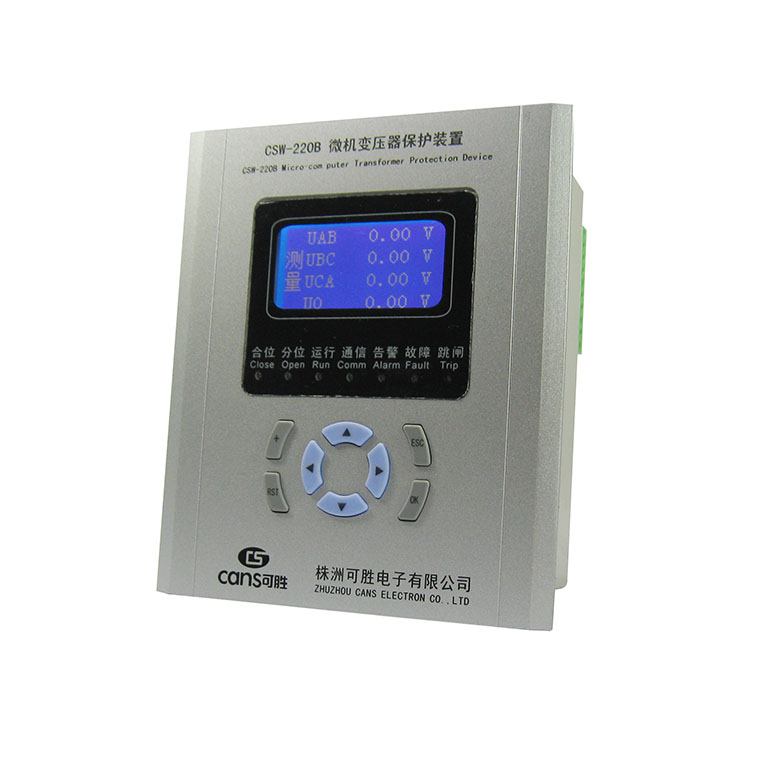

CSW-220B 微機變壓器保護裝置簡介

        CSW-220B 微機變壓器保護裝置是株洲可勝電子有限公司為適應本國電氣成套事業發展的需要，積累多年電力自動化產品開發經驗，吸收國內外技術，向廣大電力成套廠商推出的一款經濟型微機保護裝置?？捎糜谧冸娬?、發電廠、高低壓配電及廠用電系統，也可以和其它保護、自動設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。

CSW-220B 微機變壓器保護裝置特點

• 適用于35kV及以下電壓等級電網的保護、控制、測量和監視
• 采用金屬全密封式結構，具有良好的抗震、防塵、抗干擾性能
• 默認100V測量電壓，也可根據客戶需要，選擇直接測量380V電壓，節省PT
• 具有RS485總線串行通信口，并集成了MODBUS標準通信規約
• 采用頻率跟蹤技術，實時監視系統頻率的變化，實時調整數據采樣的時間間隔，可以基頻波動引起的計算誤差，能保證在基頻偏離工頻50Hz很大的情況下準確計算出當時系統的基頻分量、諧波分量和序分量。
• 遙信電源由裝置內部提供，省去外接電源成本
• 提供四組相互獨立的SPST輸出，可像PLC一樣靈活配置輸出口
• 小型化設計，體積小，重量輕，外形美觀，安裝方便
• 默認零序電流和零序電壓外接，也可以選擇自產，節省零序CT和PT
• 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強
• 默認中文界面，可根據客戶需要，選擇英文界面，人機界面清晰易懂，操作整定方便
• 裝置供電電源、控制回路均為交直流兩用，裝置電源適應AC/DC110V或者AC/DC220V
• 具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失
• 具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄、所有信息掉電保持
• 外形小巧精細、結構合理，采用高等級、的元器件及多層板技術和SMT工藝 ，使產品具有很高的電氣性能
• 超低功耗
•

CSW-220B 微機變壓器保護裝置保護功能

• 過流一段保護(可選擇經低電壓、負序電壓、方向閉鎖，帶突變量啟動)
• 過流二段保護(可選擇經低電壓、負序電壓、方向閉鎖)
• 過流三段保護(可選擇經低電壓、負序電壓、方向閉鎖)
• 低頻減載保護(帶滑差、電壓、電流閉鎖)
• 反時限過流保護
• 零序過流保護
• 過負荷保護
• 母線接地保護
• 低電壓保護
• 過電壓保護
• 非電量保護(重瓦斯保護、輕瓦斯保護、壓力釋放保護、溫度升高保護、溫度過高保護)
• PT 斷線告警
• 控制回路斷線告警
•

CSW-220B 微機變壓器保護裝置測控功能

•   三相保護電流和相位
•   母線三相電壓和相位(包括線電壓和相電壓)
•   零序電壓(U0)和相位(可選擇經外接零序PT或內部計算產生)
•   零序電流(I0)和相位(可選擇經外接零序CT或內部計算產生)
•   正序電壓(U1)和負序電壓(U2)(由三相電壓計算產生)
•   正序電流(I1)和負序電流(I2)(由三相保護電流計算產生)
•   頻率
•   有功功率、無功功率和功率因數
• 8 路遙信開入采集(其中6路可配置為非電量輸入、2路位置信號輸入)
• 開關遙控跳、合閘
• 4路開出(功能通過跳閘表配置)
•

CSW-220B 微機變壓器保護裝置通訊功能

• 高速RS485現場總線，MODBUS-RTU通訊規約，通訊速率可達19.2kbps
•
•

CSW-220B 微機變壓器保護裝置安裝圖：

CSW-220B 微機變壓器保護裝置原理圖：
