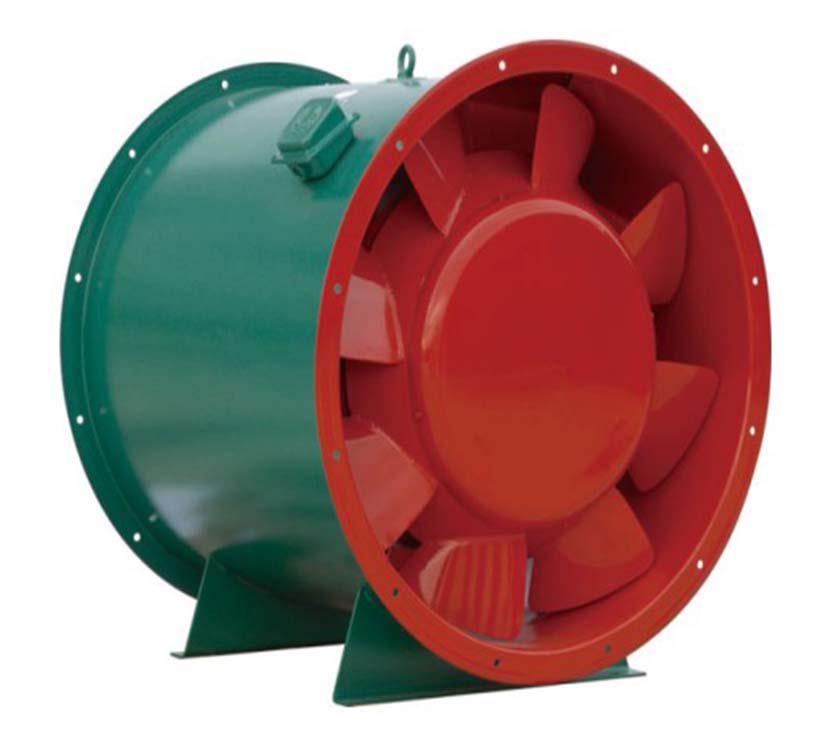

欣琪凈化通風用斜流風機

SJG斜流風機

結構形式

SJG斜流風機應用于子午加速理論，設計了斜流葉輪和鼓腹形錐筒外殼，使風機子午平面上的氣流得以加速，靜壓梯度減小，從而避免或減少了氣流脫體，提高了壓力系數和風機效率，降低了噪音。

SJG斜流風機的壓力系數高于軸流式風機，流量系數高于離心式風機，這種獨特的空氣動力特性，使其最適合于通風管道的加壓和送排風，而離心式風機和軸流式風機則往往不適宜在這種場合使用。在相同的現場條件下，用SJG斜流風機和高流式風機，可大量減少消聲措施的采用。

SJG斜流風機共有12個機號，27種規格。風量覆蓋面達到100m?/h-50000m?/h,靜壓覆蓋面達到20Pa-1100Pa,為用戶提供了寬闊的選擇余地，可滿足不同工程的選用需要。

適合場合

   SJG斜流風機的直線形結構，使其進風口和出風口位于同一條軸線上，安裝方便靈活，根據風管系統的情況，可布置在風管的中間，也可布置在風管的進口和出口。對于狹小的安裝空間，尤其顯示出其結構緊湊的優越性。SJG斜流風機適合于各類民用和工業建筑中風道系統的加壓、送風和排風及一般通風換氣。在需要設置消防排煙系統的高層建筑和其它建筑中，作為防煙樓梯間和前室的正壓送風機，可使火災發生時樓梯間和前室保持必要的正壓，保證人員的安全疏散。

型號表示

SJG -(S、X)-□(F、S、E）

                          葉輪轉速，F-1450r/min;S-960r/min;E-720r/min.

                          機號（風機進出口直徑尺寸除以100）

                          消聲型

                          雙速型

                          斜流風機（帶F玻璃鋼材質）

型號示例：SJG -5F  Nq5F（葉輪轉速1450r/min）斜流風機

          SJG -X-5F  Nq5F消聲型斜流風機

          SJG -S-5    No5雙速型斜流風機

          SJG -SX -5  Nq5雙速消聲型斜流風機

注：用戶在設計圖紙和定貨清單中應按此型號表示方法表明所需風機的型號和規格。

執行標準

GB/T 1236-2000《工業通風機用標準化風道進行性能試驗》 （等同ISO5801:1997）

GB/T 2888-91《風機和羅茨鼓風機噪聲測量方法》

JB/T 4364-99《風機配套消聲器性能試驗方法》
