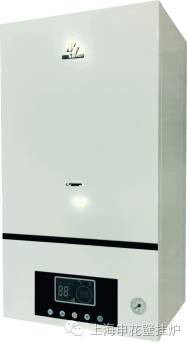

冷凝式壁掛爐

產品名稱

燃?xì)獠膳療崴畠捎帽趻鞝t

產品型號

L1P20-NC

L1P24-NC

L1P26-NC

L1P28-NC

L1P30-NC

L1P32-NC

L1P34-NC

L1P40-NC

L1P42-NC

L1P45-NC

燃?xì)夥N類及壓力

Pa

液化 2800      天然氣 2000     人工煤氣 1000

額定輸入熱負荷

kW

20

24

26

28

30

32

34

40

42

45

輸出負荷調節比

2.6：1

供

暖

性

能

額定供暖輸出

17.6

21.1

22.9

24.6

26.4

28.2

30

35.2

37

39.6

.6

溫度調節范圍

℃

30～80 (散熱器取暖)  、  25～60 (地板取暖)

系統壓力

3.0

膨脹水箱容積

L

6

8

10

水泵揚程

m

5

7

5+5雙泵

膨脹水箱壓力

bar

1.0

水路循環方式

密閉式強制循環

供暖參考面積

m²

≤130

≤150

≤180

≤190

≤210

≤230

≤250

≤295

≤310

≤330

衛

生

熱

水

額定產熱水

能力Δt=30℃

L/min

8.3

10

10.8

11.7

12.5

13.3

14.2

16.7

17.5

18.8

水溫調節范圍

℃

36～60

適用水壓范圍

MPa

0.02～0.6

最小啟動流量

L/min

3.0

最小關閉流量

L/min

2.0

給排水方式

強制給排氣

點火方式

脈沖自動點火

溫度控制顯示方式

燃?xì)獗壤y自動調節  LED液晶顯示

使用電源

V/Hz

220V / 50Hz

輸入電功率

kW

0.14

0.19

0.26

保險管

A

3

絕緣類型

類

I

防觸電防水等級

IP×5D

能效等級

級

2

同軸煙道進出口尺寸

mm

?60 / ?100

整機外形尺寸

mm

740*400*290

740*460*333

740*500*333

740*550*333

包裝尺寸:長*寬*厚

mm

823*483*373

823*543*418

823*593*418

823*643*418

凈重/毛重

kg

38/40

40/42

41/43

43/45

45/47

55/58

55/58

燃?xì)馊肟诔叽?/span>

″

G3/4″

供暖進出口尺寸

″

G3/4″

熱水進出口尺寸

″

G1/2″

序號

零部件名稱

型號

生產廠家

主要性能

1

水泵

NFSL12/4.1-HE-3C

德國WILO

低噪音、效率高

RS15/6

DWP15-50-A

申花

UPS15-S0

丹麥

2

風機

J239-11108

美國雙城

噪音低、日本進口軸承

3

熱交換器

VM/YM66S-L270

沃姆斯

率換熱

4

燃燒器

9-22排

浙江迪歐電器

強化燃燒

6

燃?xì)獗壤y

HDKF-B-1-24

雅安航儀

控制精度高

7

膨脹水箱

6L/8L/10L

無錫靈橋機械

彈性好、長壽命

8

控制器

上海申花

MOTOLORA芯片

控制精準

9

顯示器

NC液晶藍屏

上海申花

藍屏顯示、美觀

10

風壓開關

JH-FY005

溫州九合

精度高、長壽命

11

壓力表

4bar

艾維科技

顯示準確

12

水壓開關

3bar，JH-SY01

溫州九合

動作靈敏

13

翻版開關

JR-B678-1

廣州精睿電子

動作靈敏

13

溫度傳感器

精準感溫±1℃

湛江中信CNE

控制準確

15

溫控器

/

湛江中信CNE

動作靈敏

16

水流傳感器

JH-WF01

溫州九合

動作靈敏

17

漏電保護插頭

D610

信輝達電子

動作靈敏

18

過熱保護裝置

92℃

佳鑫電子

動作靈敏

19

時間溫度控制器

WRD-01-BK

申花

編程控制技術

20

煙管

不銹鋼

宇鉆

防腐蝕

特別是提示： 1. L1P40/45-NC型壁掛爐內置兩個水泵，揚程超10米；是別墅、大戶型、越層戶型及小型商務、門店?duì)I業房最理想的供暖設備，還能提供2-3人同時洗浴。

2. 者系列壁掛爐主控制器設計有可24時段定時溫控開關機功能，使用更方便。

              3. 配備申花的可編程室內溫度控制器，液晶顯示，操作簡單，美觀耐用，如果另外配置室內溫度時間控制器，可對不同日期、不同時段的室內溫度自由控制。

安全保護措施

說    明

1

強制平衡給排氣

風機強制復合煙管給排氣?？諝鈴耐鈱訜煿苓M(jìn)入爐膛，燃燒后產生的煙氣由內層煙管強制排放到室外，與室內完全隔絕。

2

煙道堵塞保護

當煙道出現堵塞時，采暖爐停止運行顯示故障；排除堵塞后，采暖爐重新自動運行。

3

防風保護

當煙道風壓過大時，火焰會自動熄滅，風向、風壓改變后，自動啟動。

4

微負壓燃燒防泄露

風機在上面，抽風式結構。微負壓燃燒防廢氣泄露。

5

預排風防爆鳴

點火之前，先將爐膛內部的殘流氣體排除，防止點火時爆燃。

6

延時排氣保護

熄火后風機繼續工作15秒，排除爐膛內的殘留氣體，防止廢氣倒流。

7

低氮氧化合物燃燒

電磁比例閥自動匹配熱輸出，采用低氮氧化合物燃燒技術，環保節能。

8

防凍保護

采暖水溫降到6℃以下，循環水泵自動啟動，燃?xì)忾y打開，采暖系統工作，當水溫達到20℃以上后，停止工作。

9

防氣塞保護

自動排放采暖系統內積存的空氣，防止循環水泵出現抱死現象。

10

防卡死保護

為了防止循環泵因卡泵或鐵銹而堵塞，水泵每12小時自動啟動20秒鐘。

11

水泵延時保護

當壁掛爐達到設定溫度時，燃?xì)忾y關閉，系統停止燃燒，而此時水泵延時工作15秒，此功能將熄火前所殘留的熱量排出熱交換器，保障了熱交換器的安全。

12

高水壓保護

系統壓力超過3bar時，安全閥打開，釋放系統壓力，保護系統不受損壞。

13

低水壓保護

只有當系統壓力超過0.5bar時，才可以啟動采暖系統。

14

低流量保護

進冷水水流量開關用于檢測衛生用水是否流過，流量開關內有一轉子,當水流量超過3.0L/min時才能打開流量開關。

15

水壓差開關

用于檢測循環泵是否工作。只有水泵工作，才發指令給風機打開，準備點火燃燒，采暖。

16

防逆壓功能

當出現自來水/熱水反接時，切斷熱水的使用。

17

防干燒保護

當系統采暖水回路流通不暢時，自動旁通管起作用，防止其干燒。

18

防過熱保護

當采暖水壓不足或管路堵塞時，水溫會急劇上升。在導致故障以前，熱交換器溫度超過92℃時，采暖爐會強制停機。

19

采暖限溫保護

采暖水溫度超過設定溫度（45℃-80℃）3℃時，火焰會變小，直至熄滅（2分鐘后）。

20

洗浴限溫保護

溫度設定分10擋，生活熱水達到65℃時，系統停止運行。

21

防頻繁自動開機

當溫度傳感器探測到的溫度低于設定溫度15℃時，壁掛爐才重新起動。

22

自動熄火保護

啟動時沒有點著火或燃燒中意外熄火時，燃?xì)忾y自動關閉，系統停止運行。

23

停氣手動復位

由于某種原因斷氣時，機器會自動停止工作，處于停機狀態，來氣后不能自動恢復，須手動才能恢復正常工作狀態。這主要是出于安全性考慮，讓用戶有安全感，同時讓用戶自檢，發現問題并與物業、燃?xì)夤韭?lián)系。

24

停電時安全復位

壁掛爐具備停電時安全復位功能。停電時機器會熄滅，水泵、風機會停止工作。當電源重新接通時，需人工操作才能動使壁掛爐重新啟動。

25

IPX4D級絕緣保護

防潮濕環境，采暖爐可在潮濕和環境惡劣的條件下使用。

26

適應電壓波動功能

輸入電壓有波動（AC185V ～ AC245V）時，也能穩定地運行。

27

電系統過流保護

當輸入電壓超過標準值（AC185V ～ AC245V），或電流過大時，切斷電源輸入，以保護部件功能及耐久性。

28

防觸電保護

的防觸電保護插頭，能自動切斷電源，防止意外觸電。
