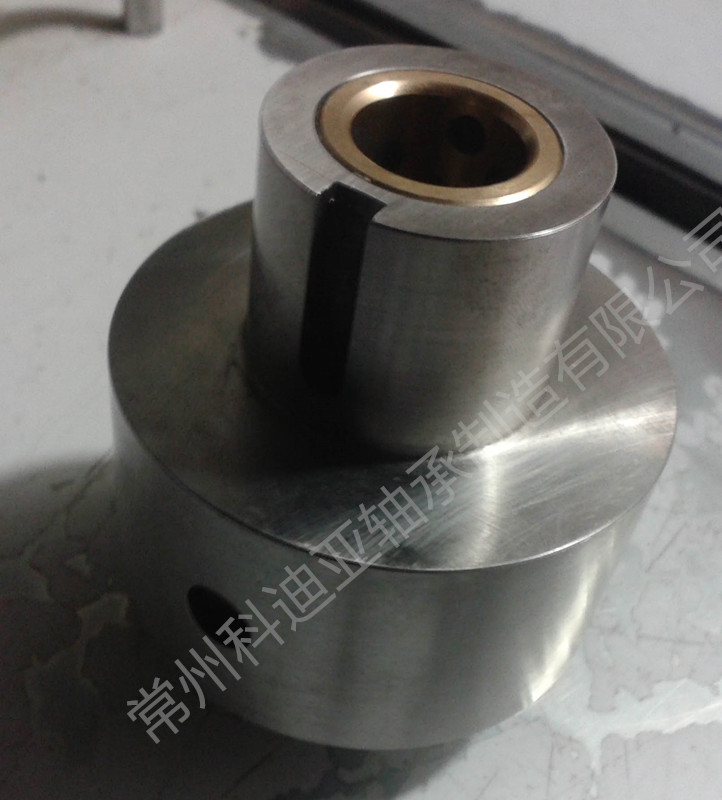

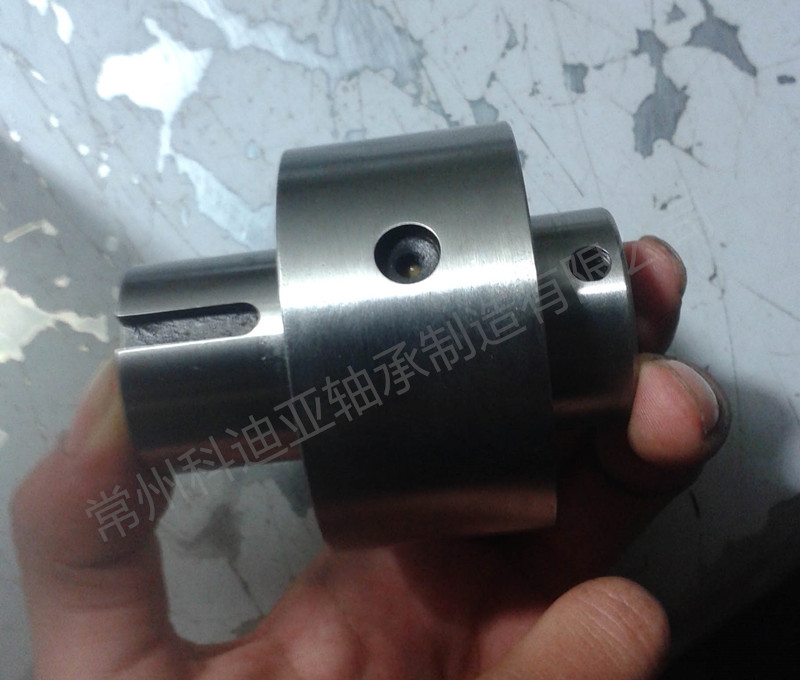

PB系列凸輪離合器
尺寸及性能
| 型號 | 扭矩 | 超越速度 | 分度速度 | 軸孔 | A | B | ||
| 內圈 | 外圈 | 直徑 (H7) | 鍵槽 | |||||
| PB3 | 29.4 | 1800 | 900 | 150 | 10 | 4×1.5 | 50 | 50 |
| PB5 | 147 | 1800 | 900 | 150 | 16 | 5×2.0 | 70 | 60 |
| PB6 | 382 | 1500 | 800 | 150 | 20 | 5×2.0 | 82 | 73 |
| PB8 | 568 | 1200 | 650 | 150 | 25 | 7×3.0 | 85 | 83 |
| PB10 | 843 | 1000 | 400 | 150 | 31.5 | 10×3.5 | 92 | 95 |
| PB12 | 1530 | 800 | 300 | 150 | 40 | 10×3.5 | 100 | 113 |
| PB14 | 2110 | 700 | 300 | 150 | 45 | 12×3.5 | 112 | 133 |
| 型號Model | C(h7) | D | E | F | G |
| 油栓 | |
| K | L | |||||||
| PB3 | 23 | 22 | 25 | 21 | 25.7 | 4×2.5 | 16 | M6×P1.0 |
| PB5 | 32 | 32 | 35 | 25 | 38.8 | 5×3.0 | 20 | M6×P1.0 |
| PB6 | 38 | 38 | 37 | 33 | 41.0 | 5×3.0 | 27 | M6×P1.0 |
| PB8 | 45 | 40 | 45 | 33 | 42.0 | 7×4.0 | 27 | M6×P1.0 |
| PB10 | 60 | 41 | 60 | 37 | 44.0 | 1O×4.5 | 28 | M6×P1.0 |
| PB12 | 65 | 50 | 66 | 37 | 52.6 | 1O×4.5 | 29 | M6×P1.0 |
| PB14 | 75 | 54 | 76 | 41 | 57.3 | 12×4.5 | 30 | M6×P1.0 |
安裝和使用
PB系列凸輪離合器外圈與內圈的同軸度是通過外圈和軸之間的滑動軸承來維持的,此滑動軸承也可承受作用于外圈上的徑向載荷。
推存的公差按下面列表。
| 型號 | 公差 |
| PB3,PB5,PB6,PB8 | 0至-0.013 |
| PB10,PB12,PB14 | 0至-0.016 |
請勿使用PB系列的離合器作為聯軸器,應使用圈好彈性的連結件用于軸的聯接。
離合器端面的箭頭表示離合器的旋轉方向,在使用前請先確認旋轉方向是否正確。
當離合器用于定位用途,請使用油潤滑。
