傾角開關模塊、水平角度控制模塊

      1、官方產品、保證原裝；

      2、產品質保兩年、終身免費維修；

      3、專業工程師提供技術支持、技術解決方案！

      4、如果產品未達到標定技術指標，可以退換貨。

產品介紹

      LVT531H是邁科傳感科技推出一款高性能電壓輸出型單軸單路數字傾角開關，產品測量范圍0~±180°，當傾角值大于預設的傾角閾值時，將會輸出開關量信號（輸出電壓=供電電壓），驅動電磁閥。報警閾值在出廠時經過標定，用戶也可自行設定角度閾值。

      產品集成進口核心單元，針對水平安全報警與平臺調平監測相關行業應用，采用晶體管輸出電路，可驅動電磁閥關斷液壓系統、蜂鳴器…自動警示作業人員安全施工，產品設計精密，對溫度和線性度進行了再次補償，集成了短路，瞬間高壓，極性，涌浪等保護功能，適合各種惡劣工業環境作業。

主要特性

●單軸傾角監測（0～±180°）                      ● RS232/TTL可選

●報警閾值可任意設定（默認5度）               ●高抗振性能>3500g

●開關量輸出（電壓）                                   ●全范圍精度0.1°，分辨率0.01°

●寬電壓輸入DC5V                                        ●寬溫工作-40～+85℃

●小體積(55*37*24mm)（可定制）              ●IP67防護等級

產品電氣連接

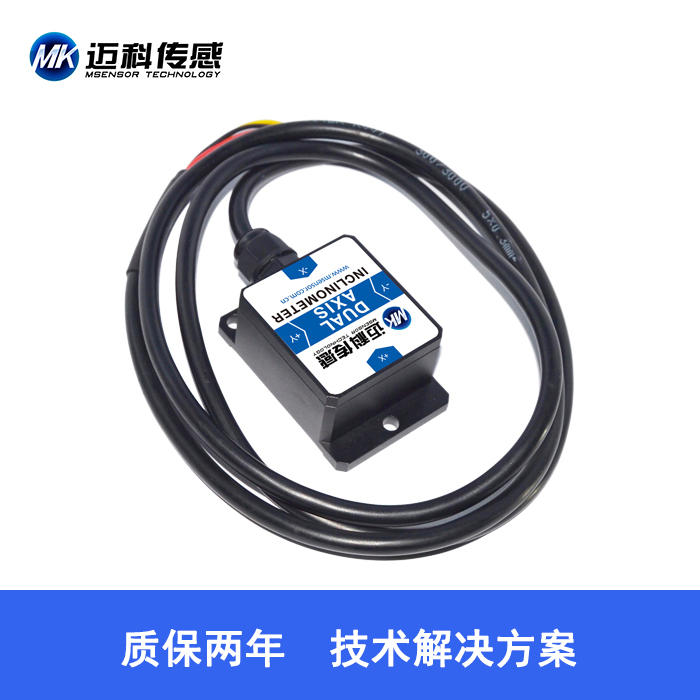

1.   紅色線連接5V電源的正極，黑色線連接地線。

2.   如果您選擇RS232接口，則綠色和黃色的線分別表示串口的接收RXD和發送TXD，如果您選擇RS485接口，那么綠色和黃色的線分別表示485D- 和485 D+,客戶可根據這兩根信號線連接電腦，通過軟件設定閾值（-X，+X，-Y，+Y）可分別設不同閾值。

產品尺寸圖

產品測量方向

產品安裝方式

產品安裝注意事項

請按照正確的方法進行安裝傾角傳感器，不正確的安裝會導致測量誤差，尤其注意一“面”， 二“線” ：
1）傳感器的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成 傳感器測量夾角誤差。見圖 1、2
2)傳感器軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角。見圖 3、4

傾角羅盤調試助手

可以在邁科傳感科技官方網站上下載傾角羅盤調試助手進行初步報警角度設置，如果您希望直接訪問傾角傳感器，可以通過傾角傳感器的通信協議和大眾版的串口調試助手訪問，這樣傳感器可以方便的集成到您的系統中。
