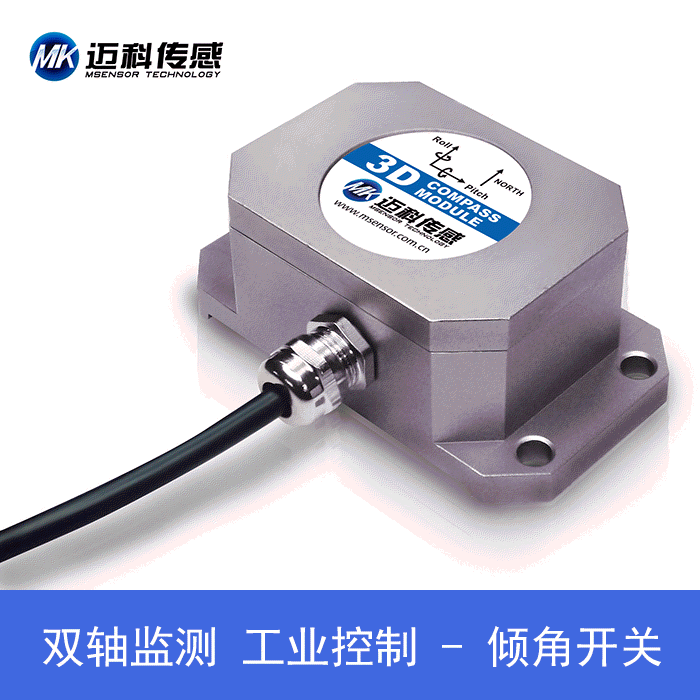

高精度傾角開關、傾角傳感器

      1、官方產品、保證原裝；

      2、產品質保兩年、終身免費維修；

      3、專業工程師提供技術支持、技術解決方案！

      4、如果產品未達到標定技術指標，可以退換貨。

產品介紹

      SVT644T 是邁科傳感科技推出一款高精度、高性能電壓輸出型雙軸四向數字傾角開關，產品測量范圍0~±90°，當傾角值大于預設的傾角閾值時，將會輸出開關量信號（輸出電壓=供電電壓），驅動電磁閥。報警閾值在出廠時經過標定，用戶也可自行設定報警角度閾值。

      產品集成進口核心單元，針對水平安全與平臺調平監測相關行業應用，采用晶體管輸出電路，可驅動電磁閥關斷液壓系統、蜂鳴器…自動警示作業人員安全施工，產品設計精密，對溫度和線性度進行了再次補償，集成了短路，瞬間高壓，極性，涌浪等保護功能，適合各種惡劣工業環境作業。

主要特性

●雙軸傾角監測（0～±90°）                     ● RS232/TTL可選

●報警閾值可任意設定（默認5度）            ●高抗振性能>3500g

●開關量輸出（電壓）                                ●全范圍精度0.01°，分辨率0.001°

●寬電壓輸入DC9～36V                             ●寬溫工作-40～+85℃

●小體積(92*48*36mm)（可定制）          ●IP67防護等級

產品電氣連接

1.  紅色線連接9-36V電源的正極，黑色線連接地線。

2.  如果您選擇RS232接口，則綠色和黃色的線分別表示串口的接收RXD和發送TXD，如果您選擇RS485接口，那么綠色和黃色的線分別表示485D- 和485 D+,客戶可根據這兩根信號線連接電腦，通過軟件設定閾值（-X，+X，-Y，+Y）可分別設不同閾值。

3.  SVT644T高精度電壓輸出型雙軸四向傾角開關，則當X方向角度（如當前X方向傾角為+10o）大于X正方向角度值時（如當前X正方向角度值為5o），棕色線輸出5伏（或電源VCC）驅動信號；當X方向角度（如當前X方向傾角為-10o）小于X負方向角度值時（如當前X負方向報度值為-5o），藍色線輸出5伏（或電源VCC）驅動信號；當Y方向角度（如當前Y方向傾角為+10o）大于Y正方向角度值時（如當前Y正方向角度值為5o），白色線輸出5伏（或電源VCC）驅動信號；當 Y方向角度（如當前Y方向傾角為-10o）小于Y負方向角度值時（如當前Y負方向角度值為-5o），灰色線輸出5伏（或電源VCC）驅動信。

 產品尺寸圖

產品測量方向

        安裝時應保持傳感器安裝面與被測目標面平行；本產品可水平安裝也可以垂直安裝（單雙軸可選），安裝方式請參考下面示意圖：

 產品安裝方式

產品安裝注意事項

請按照正確的方法進行安裝傾角傳感器，不正確的安裝會導致測量誤差，尤其注意一“面”， 二“線” ：
1）傳感器的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成 傳感器測量夾角誤差。見圖 1、2
2)傳感器軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角。見圖 3、4

傾角羅盤調試助手

可以在邁科傳感科技官方網站上下載傾角羅盤調試助手進行初步報警角度設置，如果您希望直接訪問傾角傳感器，可以通過傾角傳感器的通信協議和大眾版的串口調試助手訪問，這樣傳感器可以方便的集成到您的系統中。
