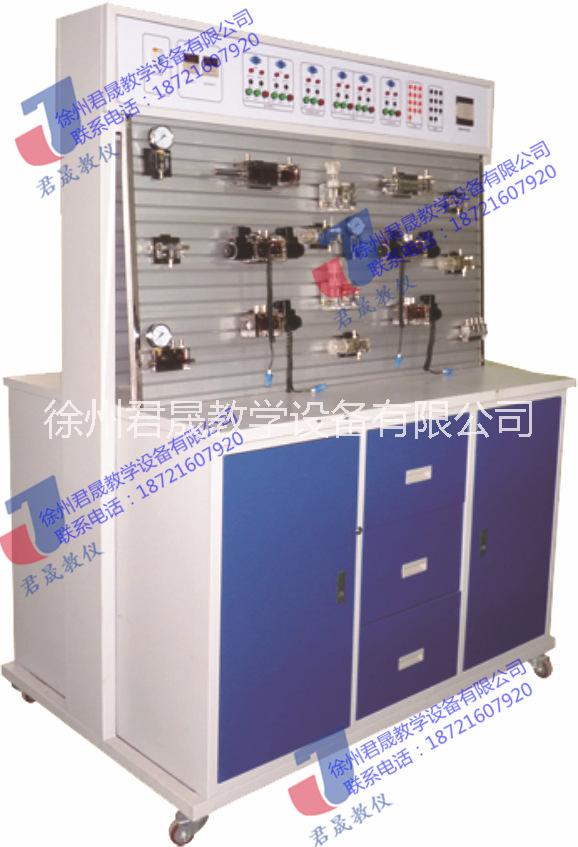

        JS-TY2型 雙面透明液壓實驗臺參考了國內液壓元件特點，更加適合于國內的教學要求。系統采用透明液壓元件，組合卡槽式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。所有液壓元件均采用透明有機玻璃材料作閥體，可以清晰直觀的觀察和了解到液壓元件的內部結構原理及液壓傳動回路的工作過程。利用該系統既可以對單個液壓元件的結構、工作原理及性能進行教學，也可以對常見基本回路的實驗演示學習，同時也可以進行液壓系統的課程設計和畢業設計。

二、主要技術指標：
　　1.電源：220V 50Hz　 (市電)
　　2.演示臺外形尺寸：1500mm（長）×700mm（寬）×1800mm（高）。
　　3．PLC可編程序控制器：德國S7-200，I/O口24點，繼電器輸出形式。
　　4.液壓實驗泵站500*350*300(mm)
　　工作電源：AC：220V 永磁調速電機,調速范圍：0-1500轉/分
　　安全限速范圍：1-1500轉/分 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
　　5. 常用液壓元件

       配置詳見附件1。

       每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。油路搭接采用開閉式快換接頭，拆接方便，不漏油。

       6.演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵壓力：Pmax＝1.5Mpa)
　　7..液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
三、回路試驗

       1.常用液壓元件的性能測試：（液壓泵、溢流閥、節流閥、調速閥、減壓閥等）；

       2.液壓傳動基本回路實驗：（十八種回路）

        十八種基本液壓傳動控制回路
　　  1.用換向閥的換向回路              2.用"O"型機能換向閥的閉鎖回路
　　  3.用液控單向閥的閉鎖回路          4.壓力調定回路
　　  5.二級壓力回路                    6.用減壓閥的減壓回路
　　  7.用增壓缸的增壓回路              8.用換向閥的卸載回路
　　  9.進油節流調速回路                10.回油節流調速回路
　　  11.調速齒輪泵調速回路             12.調速齒輪泵和調速閥的復合調速回路
　　  13.流量閥短接的速度換接回路       14.二次進給回路
　　  15.用順序閥的順序動作回路         16.用壓力繼電器的順序動作回路
　　  17.用電器行程開關的順序動作回路   18.用行程閥的順序動作回路

      3.學生自行設計、組裝的擴展液壓回路實驗；（可擴展上百種實驗）

      4.可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式；

四、主要特點:

      1.閥體采用透明有機玻璃材料，可以觀察到液壓傳動裝置的內部構造和工作流程，且清晰明了。

      2.防漏快插接口使得實驗回路的組裝簡便、快捷、清潔、干凈。

      3.獨立的元件模塊，方便的安裝方式，可以隨意地組合各種實驗?zāi)？欤罱ǜ鞣N不同的實驗回路。

      4.液壓元件的承受壓力為1Mpa,額定工作壓力為0.8Mpa，是安全的低壓實驗系統。

      5.采用可編程控制器（PLC）控制，優化了控制方案。

五、配置說明：
　　我公司產品可根據要求配置雙面型和單面型實驗臺，PLC可根據要求配置其它品牌型號，如（可以選擇、歐姆龍、等）；也可根據學校要求量身定制實驗設備；
