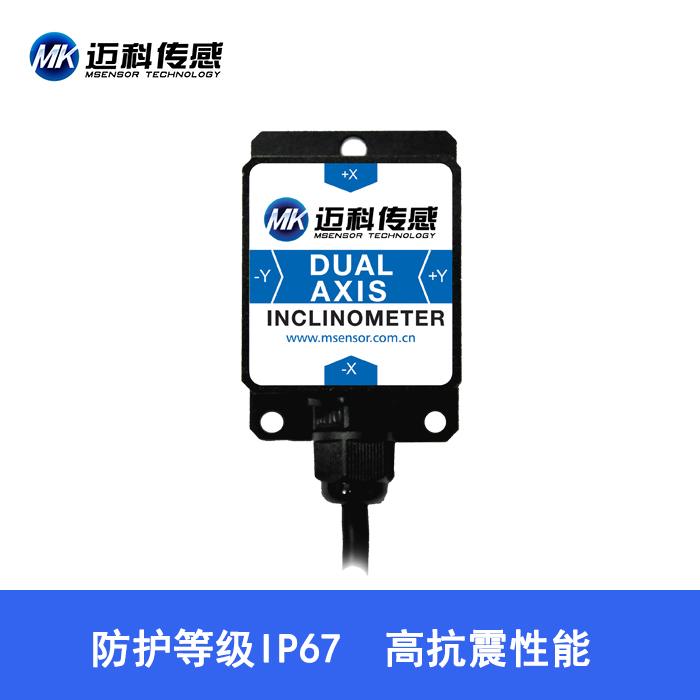

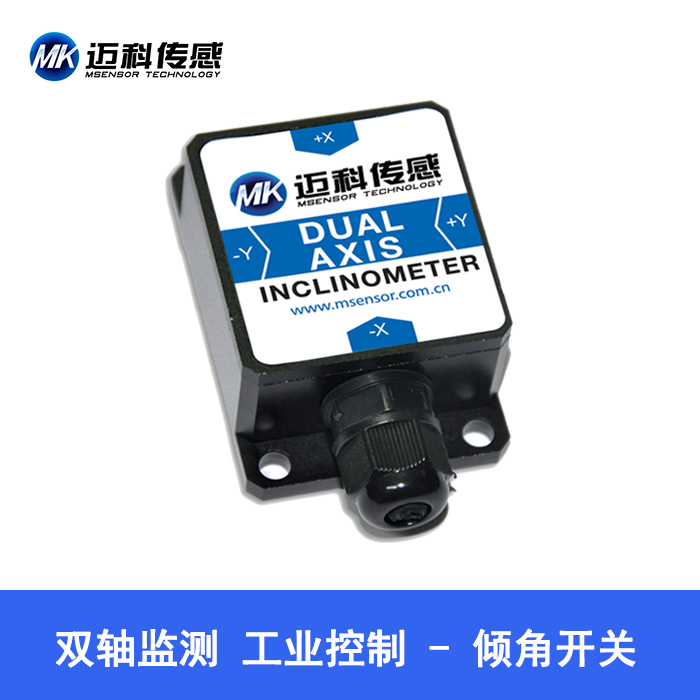

LVT541H傾角開關、傾斜開關

產品介紹

     LVT541H是邁科傳感科技推出一款高性能電壓輸出型雙軸單路數字傾角開關，產品測量范圍0~±90°，當傾角值大于預設的傾角閾值時，將會輸出開關量信號（輸出電壓=供電電壓），驅動電磁閥。baojing閾值在出廠時經過標定，用戶也可自行設定baojing角度閾值。

      產品集成進口核心單元，針對水平安全baojing與平臺調平監測相關行業應用，采用晶體管輸出電路，可驅動電磁閥關斷液壓系統、蜂鳴器…自動警示作業人員安全施工，產品設計精密，對溫度和線性度進行了再次補償，集成了短路，瞬間高壓，極性，涌浪等保護功能，適合各種惡劣工業環境作業。

主要特性

●雙軸傾角監測（0～±90°）                        ● RS232/TTL可選

●報警閾值可任意設定（默認5度）               ●高抗振性能>3500g

●開關量輸出（電壓）                                   ●全范圍精度0.1°，分辨率0.01°

●寬電壓輸入DC5V                                        ●寬溫工作-40～+85℃

●小體積(55*37*24mm)（可定制）              ●IP67防護等級

1.         紅色線連接5V電源的正極，黑色線連接地線。

2.         如果您選擇RS232接口，則綠色和黃色的線分別表示串口的接收RXD和發送TXD，如果您選擇RS485接口，那么綠色和黃色的線分別表示485D- 和485 D+,客戶可根據這兩根信號線連接電腦，通過軟件設定baojing閾值（-X，+X，-Y，+Y）可分別設不同閾值。

3.         LVT541H電壓輸出型雙軸四向傾角開關，則當X方向角度的juedui值（如當前X方向傾角為+10o或者-10o，則X方向角度的juedui值為10o）大于X方向baojing角度值時（如當前X方向baojing角度值為5o），棕色輸出5V（或電源VCC）驅動信號；當Y方向角度的juedui值（如當前Y方向傾角為+10o或者-10o，則Y方向角度的juedui值為10o）大于Y方向baojing角度值時（如當前Y方向baojing角度值為5o），藍色輸出5V（或電源VCC）驅動信號。

產品尺寸圖

產品測量方向

安裝時應保持傳感器安裝面與被測目標面平行；本產品可水平安裝也可以垂直安裝（單雙軸可選），安裝方式請參考下面示意圖：

產品安裝注意事項

請按照正確的方法進行安裝傾角傳感器，不正確的安裝會導致測量誤差，尤其注意一“面”， 二“線” ：
1）傳感器的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成 傳感器測量夾角誤差。見圖 1、2
2)傳感器軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角。見圖 3、4
