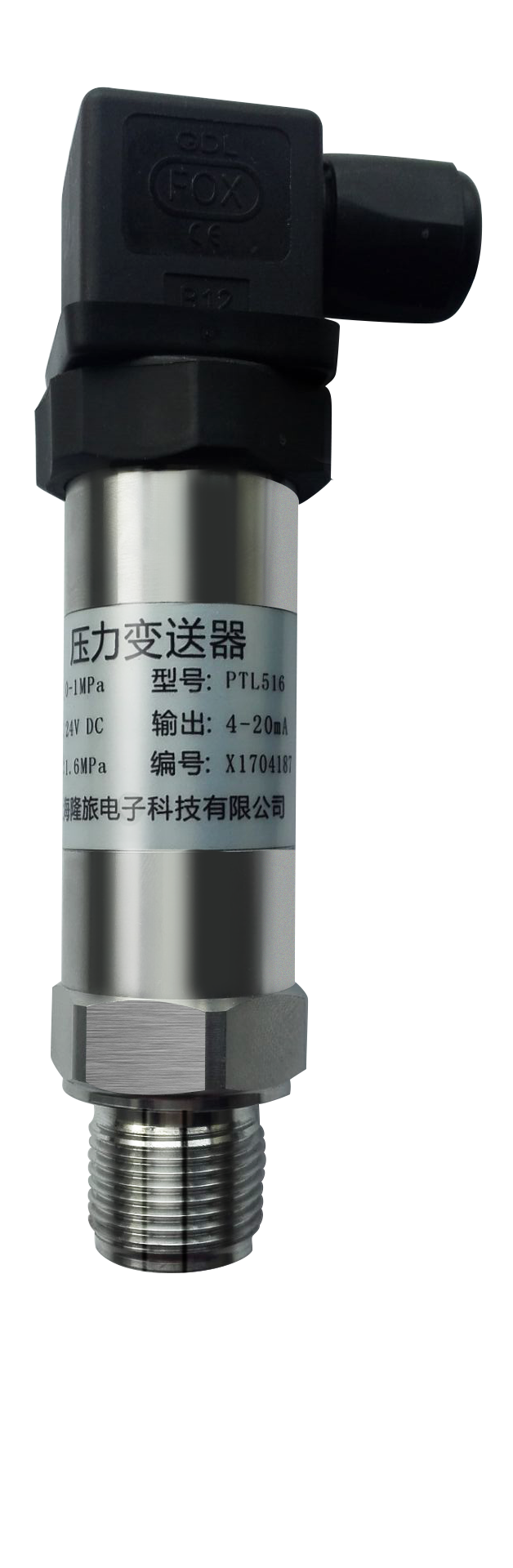

上海隆旅PTL516擴散硅壓力變送器

一、概述

    PTL516型壓力變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器制造，傳感器和放大電路高度集成；采用壓304不銹鋼外殼，電路零點和增益無須調整；抗干擾能力強，耐酸堿，長期穩定可靠。

<!--[if !supportLists]-->二、<!--[endif]-->工作原理

     PTL516型壓力變送器選用進口壓力芯片，敏感元件采用擴散或離子注入等工藝形成 電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們在惠斯通電橋上加上直流電源，就會產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4～20mA輸出。

二、功能特點

      1.穩定性好，滿度、零位長期穩定性可達0.25%FS/年。在補償溫度-20～80℃范圍內，溫度飄移低于0.25%FS，在整個允許工作溫度范圍內低于0.5%FS。

     2.具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時，變送 器會自動限流在35mA以內。

    3. 固態結構，無可動部件，高可靠性，使用壽命長

    4.從風壓到氣、水、油、蒸汽都可以進行高精度的測量，不受被測介質質量大小的影響。

    5. 安裝方便、結構簡單、經濟耐用

三、主要技術參數

可選量程：-100Pa-0～100MPa

測壓形式：表壓、絕壓、負壓

補償溫度：-20～80℃

工作溫度：-20～80℃

綜合精度：0.1% 、0.25% 、0.5%

輸出選擇：4～20mA 、0～10mA 、1～5V 、0～5V DC

供電電壓：24V DC

測量介質：液體、氣體、蒸汽

安裝螺紋：G1/4，M20*1.5，G1/2等，內孔直徑3mm（按客戶需求定制）

四、結構特點

304、316不銹鋼外殼，航空插頭、直接出線、赫斯曼插頭型

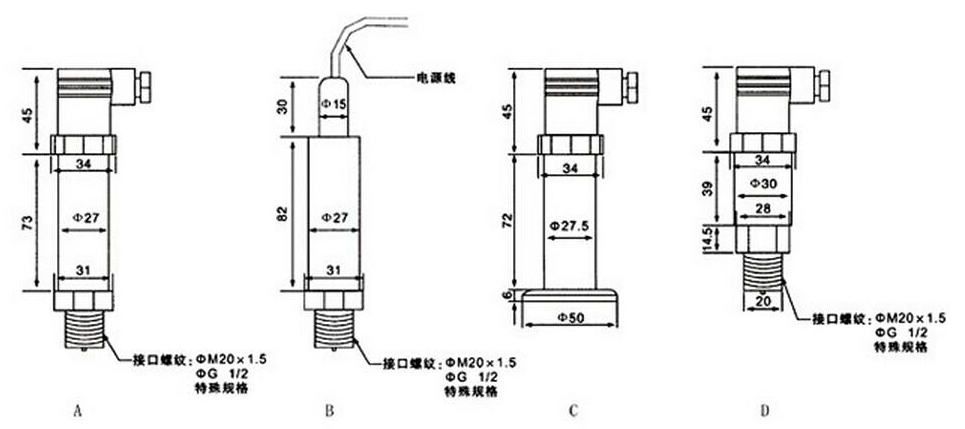

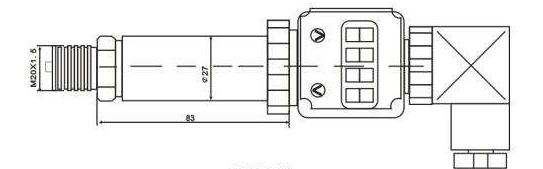

<!--[if !supportLists]-->二、<!--[endif]-->外型尺寸

<!--[if !supportLists]-->二、<!--[endif]-->注意事項

1、凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。

   2、不可用堅硬的物體直接擠壓變送器膜片，以免損傷變送器。安裝時應根據產品連接方式和螺紋類型，查對現場接口是否與產品接口一致，連接時應 慢速擰緊，不能把轉矩直接加到變送器殼體上，只能加在壓力接口的六方上。

   3、接供電電源時應嚴格按照我公司接線說明進行連接。

   4、變送器過載壓力不可超過量程的100％ 。

5、使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。

    6、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

    7、本產品質保期為18個月。

<!--[if !supportLists]-->三、<!--[endif]-->校驗

    1．變送器出廠前已按用戶需要將量程、精度調至狀態，一般不需要校驗。2．下列情況需重新校驗  A）運輸途中出現跌落、強烈震動和碰撞； B）放置時間六個月以上；C）長期運行后，出現大于精度范圍的誤差； D）使用單位的例行檢驗。
