直銷噴淋泵 XBD-L立式單級消防泵 單吸消防泵組

直銷噴淋泵XBD-L立式單級消防泵單吸消防泵組

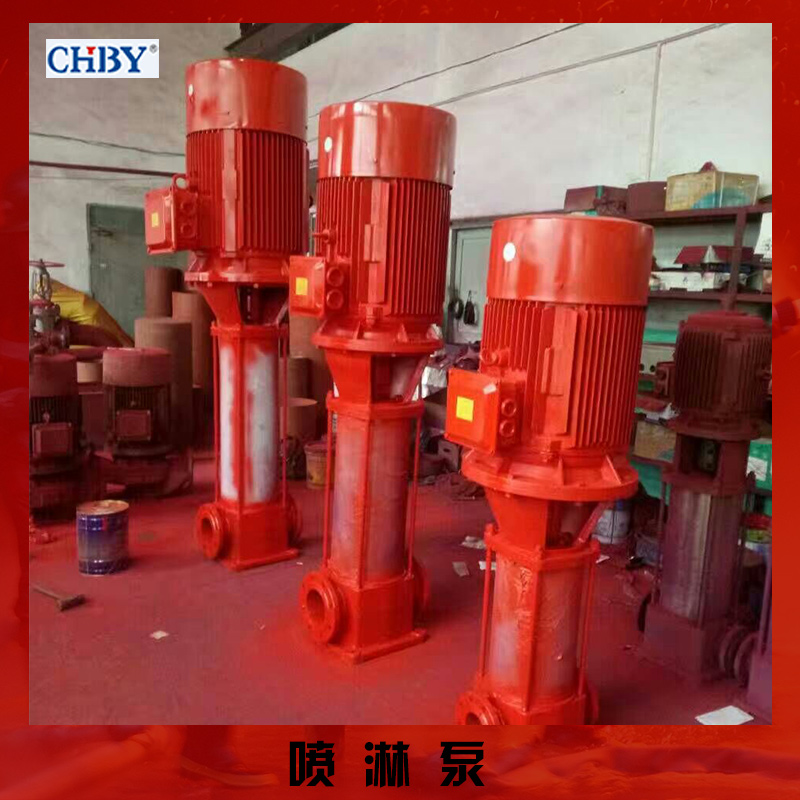

XBD-L立式單級消防泵

結構說明:
 立式單級消防泵由電機和泵兩部分組成，消防泵和電機同軸，消防泵結構包括泵體、葉輪、泵蓋、機械密封等不見組成。泵進、出口在同一水平軸線上，且口徑規格相同，裝卸極為方便，占地面積小。泵設有安裝底座，便于安裝，增加泵運行的穩定性。泵密封采用機械密封，具有密封可靠，無泄露的特點。泵的軸向力由葉輪設平衡環來進行平衡。泵的進出口法蘭按1.6MPa壓力設計，管路配套方便。
    XBD-L型單吸多級分段式消防泵由電機和泵兩部分組成，電機為Y型三相異步電機，立式單級消防泵和電機采用連軸器連接，整體為剛性連接，使用是無需校正。消防泵由定子部分和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等零件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分有軸、中輪、平衡鼓等組成。轉子下端為水潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸下向力由角接觸球軸承來承受。進水段、中段和出水段的結合面紙墊通過拉緊達到密封，用戶可根據需要選擇。




產品特點 ：
1、消防泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心合于泵腳中心，因而增強了泵的運行穩定性和使用壽命。
   2、消防泵吸入口和吐出口均水平方向，簡化了管路的連接。
   3、多級式可根據需要，立式單級消防泵吸入口和吐出口可安裝成同方向或90°180°270°幾個不同方向以滿足不同的連接場合。
   4、消防泵壓力可根據需要增減水泵級數并切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。

   5、泵轉子具有較小的繞度，運行平穩、振動小、噪音低、使用壽命長。

增壓穩壓設備
特點
增壓泵泵密封采用機械密封，具有密封可靠，無泄漏的特點。通常用于為消防管網末端增壓的給水設備。
一、隔膜罐一次充氣長久使用，能防止水質污染。
二、設備占地小投資省，自動運行。
三、故障保護，故障自動切換。
產品用途編輯
1）為保證消防泵組時刻處于待命狀態，滿足消防設備應急滅火之用。
2）主要用于化工電廠、紡織棉麻、碼頭、航空、倉儲、高層建筑等行業的消防供水。
3）泡沫滅火系統，亦可用于水上船舶、海上油輪和消防艦船等場合。
4）可用于直接抽取市政管網水源作消防供水的場合。
5）可用于生活、消防合用一套給水設備的場合。
6）可用于對消防供水壓力、對消防巡檢及其他方面有特殊要求的場合。
分類編輯
1）設備按供消防給水系統分:
a.消火栓給水系統消防增壓穩壓給水設備
b.自動噴水滅火系統消防增壓穩壓給水設備
c.消火栓和自動噴水滅火系統合用消防增壓穩壓給水設備
2）設備按安裝位置分為:
a.上置式消防增壓穩壓給水設備
b.下置式消防噴淋栓增壓穩壓給水設備
3）設備按氣壓罐設置分為:
a.立式罐消防增壓穩壓給水設備
b.臥式罐消防增壓穩壓給水設備
c.補氣式消防增壓穩壓給水設備
設計選用要點編輯
1） 氣壓水罐的制造單位應持有壓力容器制造許可證或注冊書，并具備健全的質量管理體系和制度。
2）設備的外購配套件須有產品合格證并經入場檢驗合格后方可使用。設備的氣壓水罐、水泵機組、電器元件等構成部件，應在檢驗合格后方可組裝使用。在使用現場組裝的設備，可在現場檢驗整機性能。
3）應持有有關部門簽發的生產許可證。
4）設備整體結構、水管路、氣管路及電器線路的布置應合理，應留有安裝維修空間便于操作。
5）設備配套使用的外購件及材料等均應選用符合國家標準(行業標準)的產品。
6）水泵機組的結構要求:
a.穩壓泵應設備用泵，其工作能力應與工作泵相同。
b.每臺穩壓泵應設獨立的吸水管。
c.水泵引水方式應采用自灌式。
7)消火栓給水系統的氣壓罐儲水容積不小于300L；自動噴水滅火系統的氣壓罐儲水容積不小于150L；消火栓及自動噴水滅火系統合用的氣壓罐儲水容積不小于450L；
8）消火設備至少配備主泵與輔泵穩壓水泵兩臺（一用一備）。
施工、安裝要點編輯
1）消防增壓穩壓給水設備的氣壓罐，其容積、氣壓、水位及工作壓力應符合國家標準和建筑消防設計要求。
2）消防增壓穩壓給水設備上的安全閥、壓力表等的安裝應符合產品使用說明書的要求。
3）消防增壓穩壓給水設備安裝位置、進水管及出水管方向應符合設計要求；安裝時其四周應設檢修通道，其寬度不應小于0.7m，消防氣壓給水設備頂部至樓板或梁底的距離不得小于1.0m。
4）設備到現場須拆箱清點。安裝就位須找平、灌漿。管路連接與電控接線須對照?qǐng)D紙，核對無誤。
5）設備安裝完后，須對設備調試與試運轉。包括水泵的啟?？刂?，各個閥門的開關，以及設備清洗、充水后的試運轉。
產品標準編輯
《固定消防給水設備的性能要求和試驗方法第1部分:消防氣壓給水設備》GA 30.1-2002
產品優勢編輯
1）起動方式：該設備具有自動、手動、遠距離消防聯動三種控制方式，設備可就地啟動緊急消防按鈕啟動，也可由消防中心遠距離啟動。變頻柜設有消防起停信號接口，設備接到消防信號，立即進入消防恒壓供水狀態，一臺泵故障或流量不夠時，可自動變頻動另起一臺泵。消防信號解除，立即恢復至平時消防穩壓狀態。為防止自動變頻萬一故障，系統還設有手動工頻啟動功能。
2）穩壓功能：變頻柜在自動模式無消防信號時，設備處于變頻穩壓工作狀態，由壓力表采集管網水壓限信號，當管網水壓降至穩壓下，消防泵變頻運行，向消防管網補水，當管網水壓達到穩壓上，消防泵停止運行，此時由氣壓罐向管網補水穩壓。
3）自動換泵功能：消防主泵具有周期輪換運行功能，換泵周期由變頻柜程序設定，一般設定為24小時。若設備檢測到某臺泵故障時，立即切換到另一臺泵穩壓運行，并報警顯示。
4）自動(手動)巡檢功能：雖然平時消防泵自動換泵穩壓運行，但對水泵定期巡檢還是十分必要，以防偶然因素導致水泵長期不運轉而“銹死”。巡檢周期為及巡檢運行時間由程序設定。巡檢時若水泵故障，系統可自動報警。
5 ）智能消防功能：因火災或管網漏水嚴重，在無消防信號情況下，設備自動進入消防高恒壓供水狀態，并報警。
7）多種保護及故障報警功能：系統具有斷相、過負荷、接地、欠壓等保護及報警功能。
8）控制接口：系統設有水位接口，用于缺水報警指示。另外還設有與消防中心相聯的聯動、反饋接口，實現遠距離自動啟動和泵運行狀況反饋。根據要求可提供標準的RS485通訊接口，便于遠程監控。
9）可配備雙電源切換裝置，當主電發生故障時，可自動切換備用電源。


四、機組的起動、運轉和停車
起動
1，泵組用于有吸程場合，即進口為負壓吋，應先向管路中進行灌水或用真空泵引水，使水充滿整個泵和進口管路. 注意逬口管路必須密封.不得有漏氣現象存在。（起動前嚴禁無進水起動必須水后起動）
2，關閉出口管上的閘閥及壓力廿腚塞.以減小起動電流。
3，用手轉動轉子幾圈，使軸承潤滑并檢査泵內葉輪和密封壞運轉有無碰擦，如轉不動.不應起動.直到找出故障原因?yàn)橹埂?br /> 4，試起動，電機轉向應和泵上的箭頭指向一致.打開計旋基。
5，當轉子達到正常運轉后.壓力計顯示出壓力吋.逐漸打開出口閘閥，調節至所需工況。
運轉
1，泵組在運轉時.必須注意觀察儀表讀數.盡量使泵在銘牌規定的流量揚程附近工作.嚴防大流量運行.
2，定時檢査電機電流值不應超過額定電流。
3，泵組的軸承溫度不得高于75℃，并不得超過外界溫度35℃ 。
4，泵組在開始運轉吋應放松頃料壓蓋.當膨脹石墨或填料完全膨脹后再調蹩到合適的程度。
5，易掁件磨損過大應及吋更換。―
6，發現異常現象.立即停機檢査原因。
停車
1，關閉出水管路上的閘閥.關閉真空表旋塞。
2，停止電機，然后關閉壓力廿旋塞。
3，如有冬季寒冷季節，應將泵內液體放盡.以免凍裂。
4，長期停止使用.應將泵拆卸.清洗上油，妥善保管。








 1 選型注意
1、 弄清水泵使用環境，選擇正確的水泵類型（一般就分濕式和干式）

2、 計算水泵所需揚程。有時候碰到客戶把平地輸送距離也算進揚程了，這是錯誤的，平地輸送距離乘

以摩擦系數后，才能算進揚程。

3、 管路彎頭磨損、管道摩擦等都要計算在內，實際情況中這些都是不同的，要計算準確也是相當麻煩

，所以建議留點空間，保證水泵能打出水。

4、 如果選擇不銹鋼排污泵，還要弄清楚水質的酸堿度含顆粒直徑等，選擇合適的不銹鋼材質。一般304

材質適合PH4~10之間，超過這個范圍建議使用316或者316L不銹鋼。

5、水泵必須在額定揚程范圍內使用，保證電機不過載。

例如，實際所需揚程是30米，但是用標準揚程低于30米的水泵， 這種情況均屬于錯誤的使用方法，

會造成電機過載，嚴重的情況下，電機會被燒壞。

6、水泵管道必須疏通，如果管道不通同樣會造成電機過載，嚴重情況下會燒壞電機。
