角度傳感器、角位移傳感器

溫馨提示：邁科傳感科技（www.msensor.com.cn）- 專營店

      1、官方產品、保證原裝；

      2、產品質保兩年、終身免費維修；

      3、專業工程師提供技術支持、技術解決方案！

      4、如果產品未達到標定技術指標，可以退換貨。

電機控制： 伺服系統、轉角位置，機 器 人： 姿態控制、動臂旋轉，醫療器械： X 射線機、 多動醫床，紡織機械： 張力控制、梭錠線徑，工程機械： 吊車起重機、 挖掘機，閥門： 角執行器、替代導電塑料，衛星通信： 天線平面與俯仰轉角煤礦，機械： 洗煤機,選礦機,盾構機

產品介紹

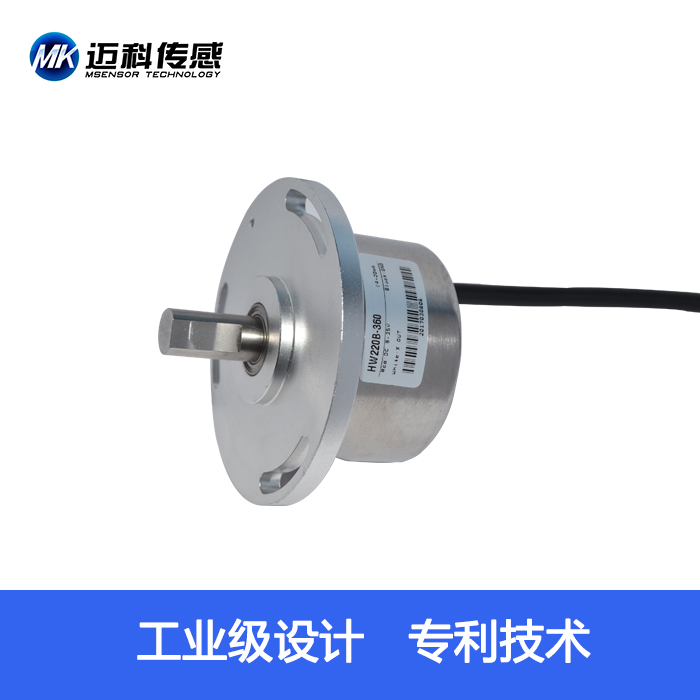

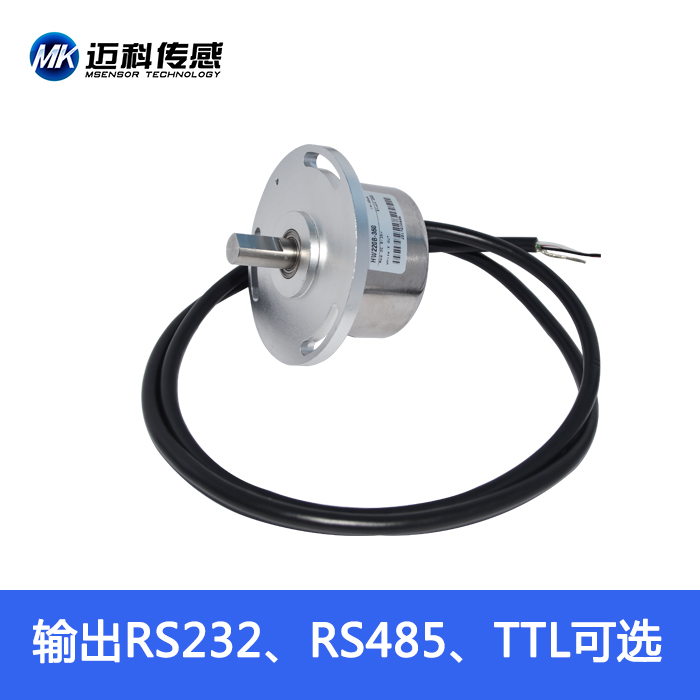

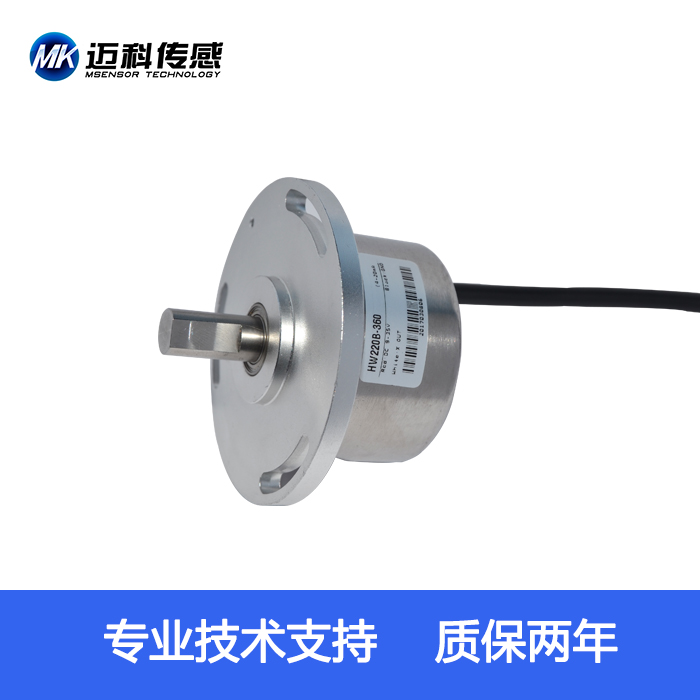

HW226C采用嵌入式微處理器與數控角秒級校準裝置結合，程序化校準與轉換，實現高精度、低溫漂、低功耗、數字輸出RS232、TTL、RS485、MODBUS角度傳感器。高分辨率 0.015°，全量程范圍精度 0.05°，輸出頻率 100Hz。

磁敏角度傳感器采用MEMS工藝將納米磁集束薄膜材料與差動陣列磁敏感元件一體化設計，非接觸感應旋轉磁場的變化。系統集成微處理（micro-computer）與電壓、電流變送器及多種保護電路，通過DSP處理，對線性度修正、溫度補償、依量程輸出信號標準化、數字濾波、零點設置、多段不同斜率設置的可編程智能控制。

具有無觸點、長壽命、高分辨、低溫漂、優線性、精復位、高頻響、多保護、抗干擾、耐振抗沖、適用水、 油、 氣、 振動、 沖擊等多種惡劣工業環境， 為較佳性價比的理想角度傳感器。亦為觸點式角度傳感器（如導電塑料電位器）更新?lián)Q代的jia產品。

主要特性

產品電氣連接

產品尺寸圖

 產品安裝方式

 1，在標稱角度區間內，信號為線性變化，將轉軸按順時針方向旋轉，角度值增大。

2，傳感器轉軸上扁平臺與端面上標記孔位置對準時，為角度區間中點。例如量程為360°時，此時角度值為180°左右。

3，安裝時應保持傳感器轉動軸與被測轉軸盡量同心，若無法保證同心度，hao用柔性聯軸器相連接，外殼法蘭用螺絲固定

產品安裝注意事項

1.      角度傳感器與被測裝置要保證同心連接，可以大大提高傳感器的測量準確性和使用壽命。

2.      安裝時與傳感器轉軸連接孔應該為滑動配合公差， 嚴禁硬性敲擊或加大力安裝。

3.      傳感器軸與用戶端輸出建議采用柔性聯軸器連接。

4.      傳感器軸與用戶轉子同心，安裝方法，首先固定好轉軸，然后再緊固傳感器法蘭或端蓋的螺絲。

5.      為了轉配過程尋找或?qū)?zhǔn)機械中點與電中點，首先緊固轉軸， 放置于需要檢測的位置的標記點。 將法蘭或端蓋的螺絲略微擰緊，轉動傳感器外殼，用萬用表對準測量中點(推薦)（或起始點）對應輸出電              流數值， 再擰緊緊固螺絲。復檢正確亦安裝完畢。

6.      推薦使用空心軸式角度傳感器， 能夠較好的保證安裝的同心度。
