FYK20型氣風泵無源自動排水控制器 FYK20氣風泵自動排水控制器

FYK20型氣風泵無源自動排水控制器

山東順啟礦山設備有限公司是礦用電氣、自動排水空氣裝置、FBD局部對旋軸流通風機、信號設置裝備、機械設備配件等產品專業生產加工的公司,擁有完整、科學的質量管理體系。多年的煤礦設備生產經驗，擁有完善的銷售售后服務體系，歡迎來電咨詢15315387581

一 概述

本控制器主要應用于礦山巷道積水，不需要電源可完成自動控制排水，主要配合現在的風動渦輪潛水泵及氣動隔膜泵使用，能夠完成兩種泵的自動開停，做到有水排水水停泵，無需人工干預，安裝簡單，工作性可靠，控制器制造材質為不銹鋼及黃銅材料，經久耐用，耐腐性高，不易損壞，結構緊湊，是目前礦井自動給排水最理想的控制器。

二 基本參數

1、磁性閥門：口徑Φ20m 壓力1MP  材質：黃銅

2、排水深度：0．05～2．5米，出廠深度0．4米（深度可根據用戶要求定做）

3、外型尺寸：750×330×160（mm）

4、重量：4kg

5、機械壽命：≥10萬次

三 適用條件

1、海拔高度不超過2000m2、周圍介質溫度不高于＋80％℃，不低于－0℃3、垂直傾斜度不超過25度4、具有甲性氣體混合物的危險場所。5、無顯著震蕩和沖擊的場合6、污染等級：3級

四 工作原理

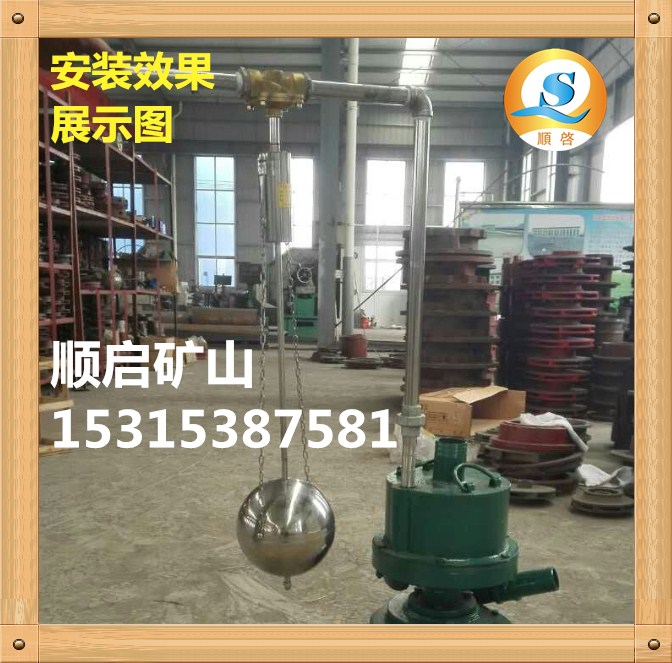

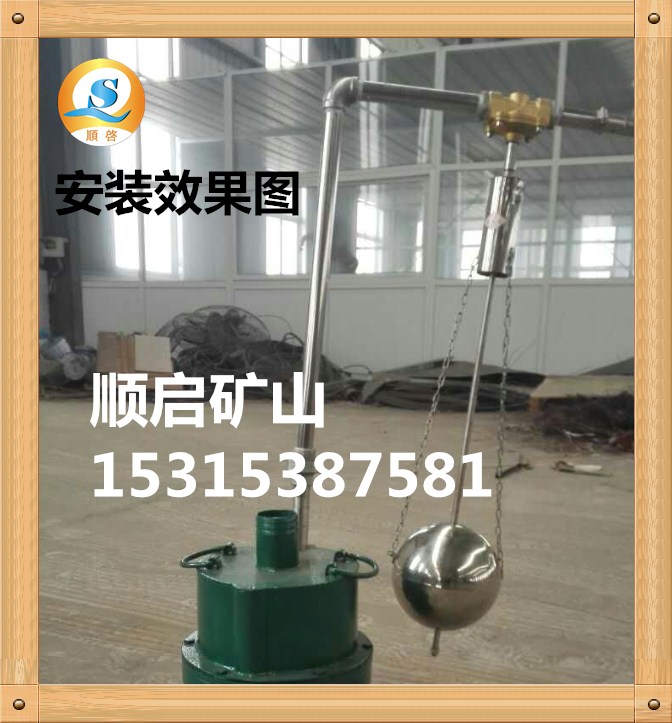

使用前把直徑為25的膠管接入進風口與控制器及泵連接好，用手向上推動浮球，浮球推動磁性浮子使磁性閥門打開水泵運轉，當浮球下滑拉動不銹鋼磁性浮子，關閉磁性閥門，使泵停止運轉，浮球水位上升，推動磁性浮子使磁性閥門打開，水泵運轉排水，同時水位不斷下降，降到低水位拉動磁性浮子，磁性閥門關閉，水泵停止。

需要調整高水位，增加進風口豎管，改變不銹鋼拉鏈長度可調節低水位。

五 運輸、儲存

1、產品在無裝箱吊運時，吊繩可至于產品的出口線下方，吊運時要緩慢運行。

2、運輸中要防潮，防雨淋，防塵，不推滾和倒置。

3、產品存放在沒有雨雪侵入，空氣流通和相對濕度不大于90%（+25℃±5℃）干燥的倉庫中保存。
