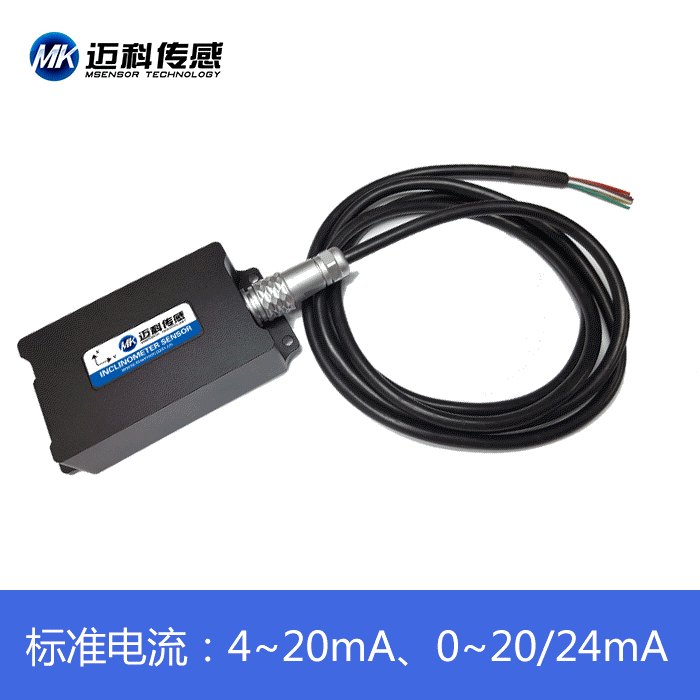

雙軸電流輸出型傾角傳感器

溫馨提示：邁科傳感科技（www.msensor.com.cn）- 專營店

      1、官方產品、保證原裝；

      2、產品質保兩年、終身免費維修；

      3、專業工程師提供技術支持、技術解決方案！

      4、如果產品未達到標定技術指標，可以退換貨。

     HVT828T 是邁科傳感科技推出一款標準工業高精度電流輸出雙軸傾角傳感器， 標準電流 4～20mA， 0～20mA，0～24mA 可選，同時 RS232 輸出，可長距離傳輸 2000 米。用戶只需采集傳感器的電壓值就可以計算當前物體傾斜角度。內置(MEMS)固體擺錘，通過測量靜態重力場的變化，轉換成傾角變化。

      產品采用MEMS 傳感生產工藝，對溫度誤差和線性度誤差做出了jingque的補償和修正，準確度高，體積小，封裝工藝高，承受震動，內置抗射頻，采用抗電磁干擾電路，適合應用地下非開挖型機械及其它惡劣工業環境。

主要特性

●雙軸傾角監測                                              ●RS232/TTL可選

●量程 0～±30°(可選)                                    ●高抗振性能>20000g

●輸出方式4~20mA                                       ●全范圍精度0.005°，分辨率0.0007°

●寬電壓輸入DC11～36V                               ●寬溫工作-40～+85℃

●小體積(107*55*27mm)（可定制）             ●IP67防護等級

HVT828T輸出為標準電流4～20mA，0～20mA，0～24mA，對應角度測量的范圍；計算角度時只要按比率即可得到相應的角度值：

例如：HVT828T-30 (4~20mA)：表示±30°測量范圍，4~20mA輸出電流

產品尺寸圖

       安裝時應保持傳感器安裝面與被測目標面平行；本產品可水平安裝也可以垂直安裝（單雙軸可選），安裝方式請參考下面示意圖：

產品安裝方式

請按照正確的方法進行安裝傾角傳感器，不正確的安裝會導致測量誤差，尤其注意一“面”， 二“線” ：
1）傳感器的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成 傳感器測量夾角誤差。見圖 1、2
2)傳感器軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角。見圖 3、4

傾角羅盤調試助手
