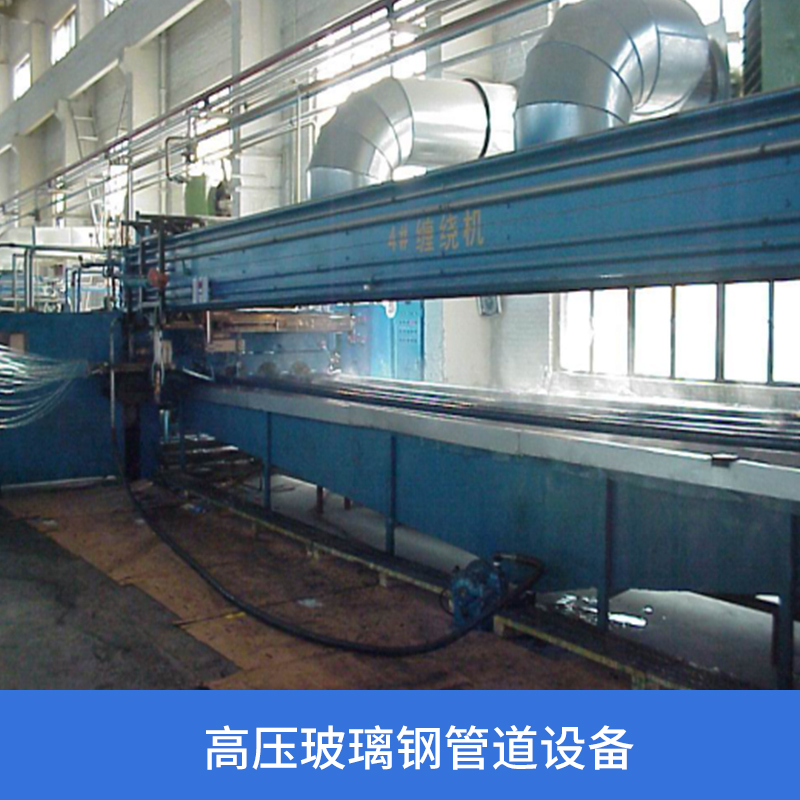

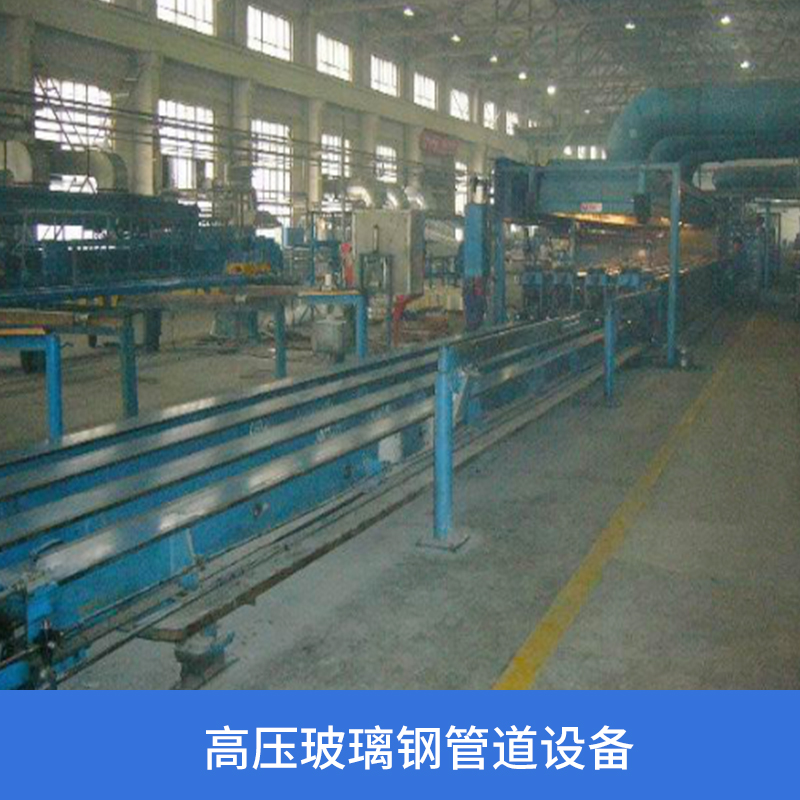

奧荷高壓玻璃鋼管道設備 VG2FW-600玻璃鋼管道纏繞機

纏繞機工作原理:
本機按螺旋運動原理工作。主軸電機帶動主軸作旋轉運動，吐絲頭由小車帶動作往復直線運動，從而使浸過膠的紗片按倆兩個運動的合成運動軌跡，即螺旋線狀纏繞在芯模上，小車一個往復就完成了一個循環的纏繞。纏繞分環向和縱向兩種。
環向纏繞時主軸轉動相對較快，而小車運動相對較慢，主軸一轉小車前進一個紗片寬的距離，紗線軌跡類似單頭螺紋。
縱向纏繞時小車運動相對較快,主軸一轉小車前進若干個紗片的距離,因此小車需若干個往復紗片才能布滿芯模，此時紗線軌跡類似多頭螺紋。由以上介紹可以看出，要實現纏繞規律，就要保證主軸、小車的相對運動關系。在微機控制纏繞機中，這種運動關系是在計算機控制下實現的。
VG2FW-600式纏繞機包括床頭、尾座、 床身、小車、紗架、膠槽等部分，基本為鋼板焊接結構，整體噴漆?，F(xiàn)將主要部分分別敘述如下：
1．床頭
床頭部分為主軸動力源所在。內裝主軸電機及減速器等機械裝置。
2. 尾座
尾座為芯模另一端的支承。尾座位于床身的一端，與床頭上的主軸位置相對應，又叫脫模小車。
3. 床身
床身為整體槽鋼。床身下面有精密鋼軌道，作為小車往復運動的軌道。
4. 小車
小車部分由小車驅動單元、 導紗系統及吐絲嘴等部分組成，小車下方裝有紗梳和吐絲嘴，浸過膠的紗片就是從這里引出貼附在芯模上的。
7.設備組成：管道纏繞機、
管件纏繞機、切割設備、精切設備、磨削設備、環模固化爐
