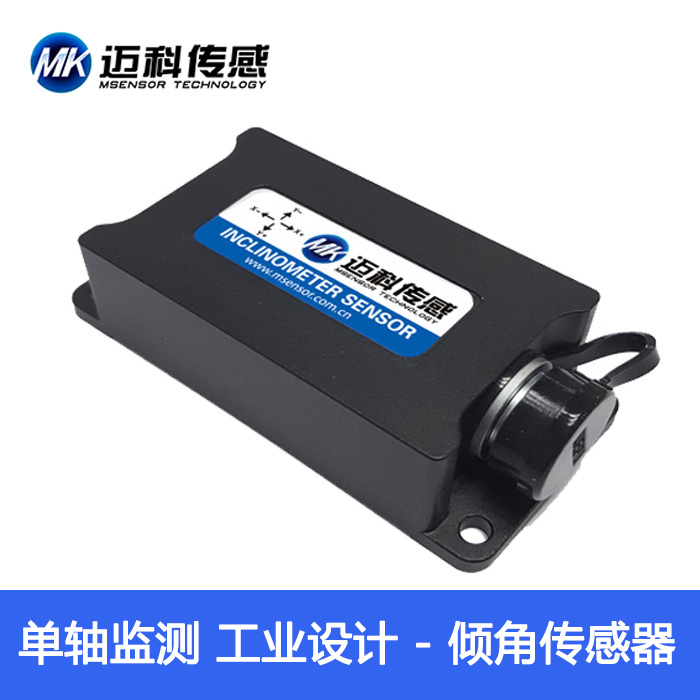

單軸CANopen傾角儀

      SVT615T-CANopen 是邁科傳感科技針對工業現場控制領域推出CANOPEN輸出單軸傾角傳感器，采用工業標準隔離器CAN收發器，內置高精度16bitA/D差分轉換器，通過n階濾波算法，從而可以測量傳感器輸出相對于水平面的傾斜和俯仰角度。

      產品內置ADI公司的高精度溫度傳感器，可根據內置溫度傳感器的變化修正傳感器溫度漂移，保證產品在低溫與高溫環境下的高重復性。輸出響應頻率標準可達100HZ，適合應用于各種惡劣工業控制環境。

主要特性

●單軸傾角監測                                           ●全范圍精度0.01°，分辨率0.001°

●輸出頻率5~100HZ可選                           ●寬電壓輸入DC 9～36V

●寬溫工作-40～+85℃                               ●量程 0～±90°(可選)

●高抗振性能>20000g                                ●波特率100K~500K bps

●IP67防護等級                                            ●輸出CANopen

●小體積(90*40*27mm)（可定制）

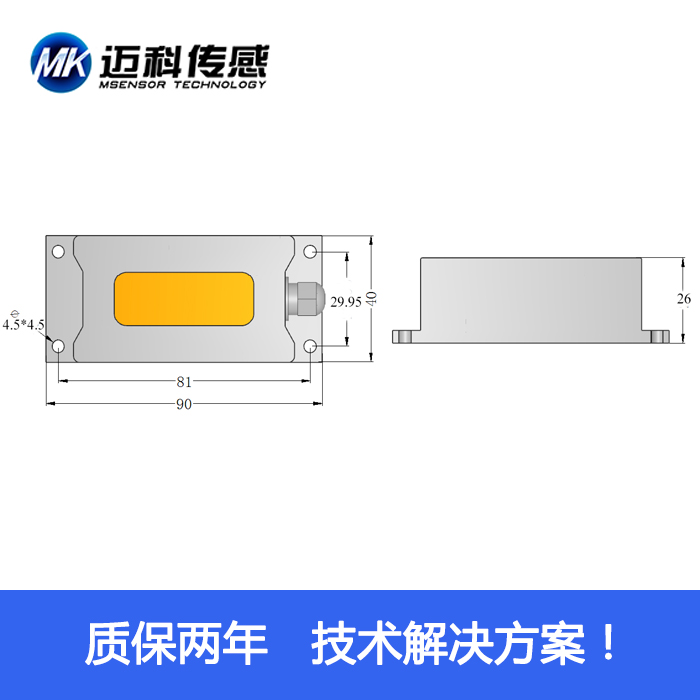

產品尺寸圖

       安裝時應保持傳感器安裝面與被測目標面平行；本產品可水平安裝也可以垂直安裝（單雙軸可選），安裝方式請參考下面示意圖：

產品安裝方式

請按照正確的方法進行安裝傾角傳感器，不正確的安裝會導致測量誤差，尤其注意一“面”， 二“線” ：
1）傳感器的安裝面與被測量面固定必須緊密、平整、穩定，如果安裝面出現不平容易造成 傳感器測量夾角誤差。見圖 1、2
2)傳感器軸線與被測量軸線必須平行，兩軸線盡可能不要產生夾角。見圖 3、4
