一、產品概述
TD-PJ13 物聯網前端機是主要針對物聯網應用而設計的一款高性能物聯網微型服務器。它主要完成總線管理，負責輸入輸出設備的網絡連接統一管理，信息通過學習互聯網與計算機進行交互。物聯網前端機支持多種通訊接口，滿足客戶不同環境的需要。
二、產品特征
工作狀態指示：通過指示燈，可顯示相應端口的工作狀態；
支持接口方式: WG26、WG34、RS485、隔離數字輸入、隔離數字輸出、繼電器功率輸出、語音輸出；
其它電氣性能: 內置穩定的臺產開關電源、采用鋁合金外殼有助散熱、ARM處理技術、網絡接口。
三、產品外形

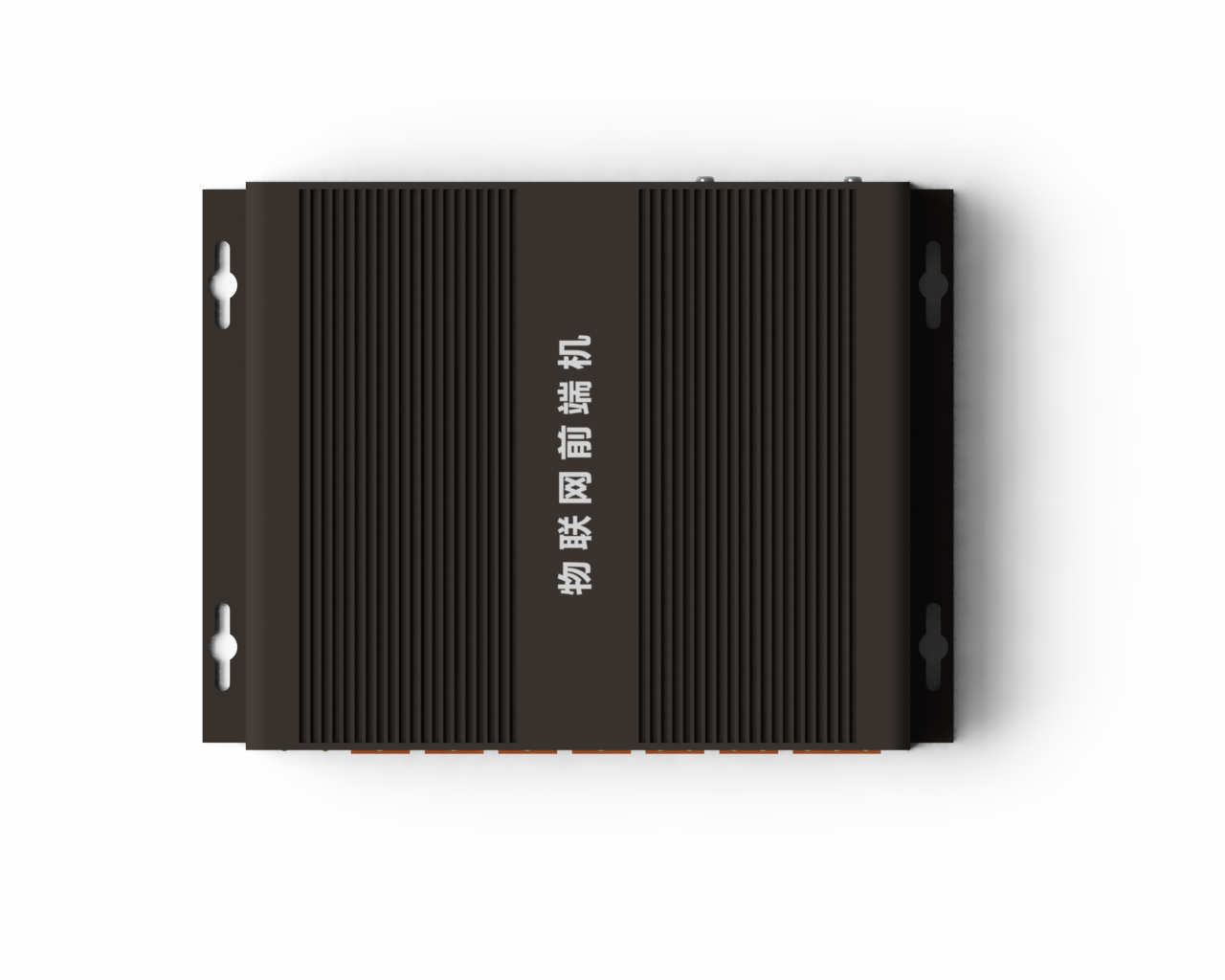

上視圖 正面 背面
四、技術參數
產品型號 TD-PJ13
輸入電壓 交流220V/50Hz
額定功率 12W
工作溫度 -25℃ ～ +75℃
通訊協議 TCP/IP客戶端
工作濕度 ≤90%
外殼材料 鋁合金
外形尺寸 160*180*50 (mm)
產品重量 1KG
| 標識 | 標號 | 名稱 | 特性 |
| A | RJ45/POE | 網絡接口 | 主接口，使用TCP/IP協議，連接交換機進行數據交換，支持POE供電 |
| B | WG-A | 韋根輸入接口 | 標準門禁接口，可向外提供電源，支持WG26、WG34數據格式 |
| C | WG-B | 韋根輸入接口 | 標準門禁接口，可向外提供電源，支持WG26、WG34數據格式 |
| D | RS485-A | A路485接口 | 可編程485接口，可向外提供電源，可連接讀卡器、報警器、集控板等設備 |
| E | RS485-B | B路485接口 | 可編程485接口，可向外提供電源，可連接讀卡器、報警器、集控板等設備 |
| F | IN1 | 隔離數字輸入 | 極性：無極性 輸入高電平： 3~12V 輸入電平<1V 響應速度：1mS |
| IN2 | 隔離數字輸入 | ||
| G | OUT1 | 隔離數字輸出 | 極性：無極性 極限功率： 5W 極限電壓：48V 極限電流:1A 響應速度：1mS |
| OUT2 | 隔離數字輸出 | ||
| H | OUT3 | 繼電器輸出 | 觸點方式：常開 極限電壓：380V 極限電流:10A |
| OUT4 | 繼電器輸出 | ||
| SPK | 語音功率輸出 | 喇叭阻抗：8Ω |
(說明：上面描述的部分硬件端口僅供二次開發使用）
五、接線方法
前端機與讀卡器間的連接
| 校 外 讀 寫 器 | 序號 | 線的顏色 | 信號名稱 | 對應前端機插座 | ||
| 1 | 黑色 | 地 | G(GND地線） | RS485-A | ||
| 2 | 白色 | RS485A（D+） | D1 | |||
| 3 | 綠色 | RS485B（D-） | D0 | |||
| 4 | 紅色 | 電源接7.5-12V | 12V(設備出電) | |||
| 校 內 讀 寫 器 | 序號 | 線的顏色 | 信號名稱 | 備注 | ||
| 1 | 黑色 | 地 | G(GND地線） | RS485-B | ||
| 2 | 白色 | RS485A（D+） | D1 | |||
| 3 | 綠色 | RS485B（D-） | D0 | |||
| 4 | 紅色 | 電源接7.5-12V | 12V(設備出電) | |||
六、網絡參數設定及通訊方法
1、通過客戶端工具檢索設備和更新設備固件和參數的方法：
打開TdArmCoreFrm.exe工具，點擊[搜索設備]按鈕可讀到所連接網絡的設備網絡參數，如需要更改則修改網絡參數，先選擇好網絡設備的MAC地址，把設備網絡參數修改后再點擊[參數設置]按鈕即可，如需要固件升級則使用[固件更新]按鈕。
2、通過WEB修改設備系統參數方法：
設備默認IP地址：192.168.1.88（連接網絡并確保設備與本地網絡同一IP段的況下，可用IE打開設備的配置頁面）,如果不高清楚設備的IP地址則可以通過TdArmCoreFrm.exe工具來獲得，WEB配置如下
| |
|
3、通過TCP/IP服務端連接設備的方法：
PC機使用TCP/IP SOCKET的服務端，設置一個固有的端口號并啟用服務，在設備的WEB配置頁面里,把遠程IP地址和通訊端口參數修改成和PC機服務端的一致并保存后,設備將自動重啟并連接服務端，設備上的SPK指示燈由開始時的慢閃變成快閃表明與服務端連接成功，及自動上傳1條*CONNECT OK*的數據內容給服務端。服務端禁止向設備端發送除設備功能指令以外的任何數據，否則設備無法識別指令內容將返回ERROR的數據給服務端?？梢酝ㄟ^TAGDING TCP/IP SERVER SDK的工具測試如下：
七、常用指令
| 序號 | 名稱 | 指令 | 參數 | 說明 | 舉例 | 返回值 |
| 1 | 獲取版本號碼 | #GET_VER | 無 | 當前設備的版本號 | #GET_VER | *VER：?.?* |
| 2 | 獲取系統時間 | #GET_TIME | 無 | 獲取設備的日期時間 | #GET_TIME | *YYYY-MM-DD HH:MM:SS* |
| 3 | 設定系統時間 | #SET_TIME | YYYY-MM-DD HH:MM:SS | 設置設備的日期時間 | #SET_TIME 2015-03-15 17:00:00 | *OK* |
| 4 | 獲取歷史記錄 | #GET_HISTORY | 無 | 提出上傳失敗的記錄 | GET_HISTORY | 數據打包回傳 |
| 5 | 恢復出廠值 | #FACTORY | 無 | 恢復廠家默認值 | #FACTORY | *OK* |
（注意：如果是帶參數的指令，其參數格式一定按照說明要求的格式序列）
八、數據包說明
1、數據包的定義：
數據包格式(共40字符)
| 名稱 | 頭標志 | 設備編號 | 設備日期時間 | 標簽號碼 | 標志 | 數據 | 歷史記錄總數 | 校驗和 |
| 描述 | # | 十六進制 | 十進制 | 十進制 | 任意 | 十六進制 | 十六進制 | * |
| 字符數 | 1 | 8 | 12 | 10 | 1 | 2 | 4 | 2 |
2、數據包祥細介紹：
| 序號 | 定義 | 說明 |
| 1 | 頭標志 | ‘#’ |
| 2 | 設備ID7(H) | 內容格式：十六進制字符格式 設備類型、設備編號或者場地編號，可自行修改 |
| 3 | 設備ID6(H) | |
| 4 | 設備ID5(H) | |
| 5 | 設備ID4(H) | |
| 6 | 設備ID3(H) | |
| 7 | 設備ID2(H) | |
| 8 | 設備ID1(H) | |
| 9 | 設備ID0(H) | |
| 10 | 年高位（D） | 內容格式：十進制字符格式 時間 年月日時分秒 |
| 11 | 年低位（D） | |
| 12 | 月高位（D） | |
| 13 | 月低位（D） | |
| 14 | 日高位（D） | |
| 15 | 日低位（D） | |
| 16 | 時高位（D） | |
| 17 | 時低位（D） | |
| 18 | 分高位（D） | |
| 19 | 分低位（D） | |
| 20 | 秒高位（D） | |
| 21 | 秒低位（D） | |
| 22 | 卡號第10位（D） | 卡號 內容格式：十進制字符格式
|
| 23 | 卡號第9位 （D） | |
| 24 | 卡號第8位 （D） | |
| 25 | 卡號第7位 （D） | |
| 26 | 卡號第6位 （D） | |
| 27 | 卡號第5位 （D） | |
| 28 | 卡號第4位 （D） | |
| 29 | 卡號第3位 （D） | |
| 30 | 卡號第2位 （D） | |
| 31 | 卡號第1位（D） | |
| 32 | 狀態標志（C） | 內容格式：任意字符 0至9： 出口位置編號，表示標簽正處在對應的出口監示器位置 A： 讀到卡無方向區分,標簽信息數據顯示定位器編號 1： 進門 2： 出門 3: 經過門外 4: 經過門內
|
| 33 | 標簽信息數據高位(H) | 標簽信息數據記錄是根據不的標志位狀態（第32位）回傳相應的數據。當?shù)?2位狀態標志為E時這里的值為定位地址編碼。其它時候回傳電壓值 |
| 34 | 標簽信息數據低位(H) | |
| 35 | 歷史記錄總ID3(H) | 內容格式：十六進制字符格式 脫機記錄的序號增量，當網絡連接失敗時，讀卡記錄將保存在設備內存里，網絡恢復時通過指令提取回來 |
| 36 | 記錄指針I(yè)D2(H) | |
| 37 | 記錄指針I(yè)D1(H) | |
| 38 | 記錄指針I(yè)D0(H) | |
| 39 | 校驗和的高4位(H) | 內容格式：十六進制字符格式 檢驗和字節，將前面38個字符的十六進值加起來，再加上這里的校驗碼值，合并的和尾部字節值為零 |
| 40 | 校驗和的低4位(H) |
3、校驗和舉例：
舉例：#000000011504180808090022046518E990000C2
根據以上的舉例，校驗碼驗證方法如下：
| 序號 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 | 32 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| 字符 | # | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 5 | 0 | 4 | 1 | 8 | 0 | 8 | 0 | 8 | 0 | 9 | 0 | 0 | 2 | 2 | 0 | 4 | 6 | 5 | 1 | 8 | E | 9 | 9 | 0 | 0 | 0 | 0 | 7 | D |
| 換算16制 | 23 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 31 | 31 | 35 | 30 | 34 | 31 | 38 | 30 | 38 | 30 | 38 | 30 | 39 | 30 | 30 | 32 | 32 | 30 | 34 | 36 | 35 | 31 | 38 | 45 | 39 | 39 | 30 | 30 | 30 | 30 | 7D | |
| 運算方法 | 把所有16進制的值相加的總和，未字節為0值 23+30+30+30+30+30+30+30+31+31+35+30+34+31+38+30+38+30+38+30+39+30+30+32+32+30+34+36+35+31+38+45+39+39+30+30+30+30+7D=800(合并得值尾字節為0) | |||||||||||||||||||||||||||||||||||||||
九、心跳包機制
為了保證連接的可靠性及檢查設備是否實時在線，設備端會每隔一段時間（默認為60秒）向服務端發送心跳包數據。
1、設備端發送心跳包的數據格式(40字符)：
心跳包的數據格式與以上的讀卡數據包是一致的，在其數據包中的卡號內容為0000000000。
舉例：#0331DF001602271623570000000000000000092
2、服務端發送確認包的數據格式(24字符)：
為了保持設備端的系統時間與服務端一致,以及系統網絡異常情況下自動重啟設備重新連接網絡（如果已啟用設備自動重啟功能），服務端收到設備發送過來的心跳包后要作出返回數據的響應，返回包數據格式如下：
| 名稱 | 頭標志 | 命令代碼 | 設備日期 | 設備時間 |
| 描述 | # | ACK | 10位日期字符 | 8位時間字符 |
| 舉例：#ACK 2015-05-09 08:14:08 | ||||
