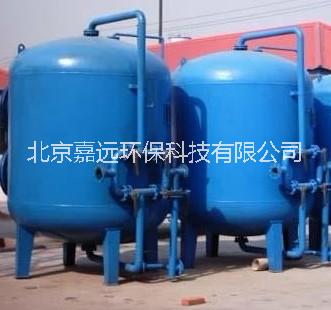

60噸/時反滲透純水設備 RO純凈水設備

60噸/時反滲透純水設備RO純凈水設備

設備技術方案

1、設計依據及處理水標準：

1. 設計依據

1.1原    水：市政自來水

1.2產水用途：生產用水

1.3產 水 量：≥60.0 m3/h

1.4出水水質：反滲透出水電導率≤10μs/cm；

1.5系統配置：預處理+反滲透除鹽

1.6運行方式：自動控制運行

1.7設計界線：從原水池出口至純水箱入口（詳見工藝流程圖）

1.8設備工藝參數滿足《工業用水軟化除鹽設計規范》（GBJ109-87）；

1.9設備安裝調試滿足《給水排水工程施工驗收規范》（GB1328-1995）。

1.10其它涉及的設計基礎條件將在技術討論中確定

2、系統對外界要求：

2.1進 水 管：進水管接至原水池入口。

2.2供 電 纜：根據算出的容量，用戶將動力電分別送至操作控電控柜上。

2.3出 水 管：純水箱出口至純水用水點。（詳見工藝流程圖）。

2.4濃水處理：排至廢水池（用戶考慮）。

2.5其它要求：地基要求磚混加固，甲方自備空氣源。

2.6系統水溫：常溫。

3.系統組成

3.1 系統布局   預處理部分、反滲透部分、混床部分集中放置在中央水站。為保證補給水的水質和水量，將整個水處理系統置于PLC控制下運行，并適時監控。

3.2 控制系統結構     控制系統采用分散控制，集中監視的控制系統。操作站選用PLC控制器控制，組成一個高可靠性的自動運行和監視控制的控制系統。

3.3工藝流程簡圖

自來水管網→原水泵→絮凝加藥→機械濾器→活性碳濾器→阻垢加藥→保安過濾器→高壓泵→反滲透裝置→純水箱→用水點
