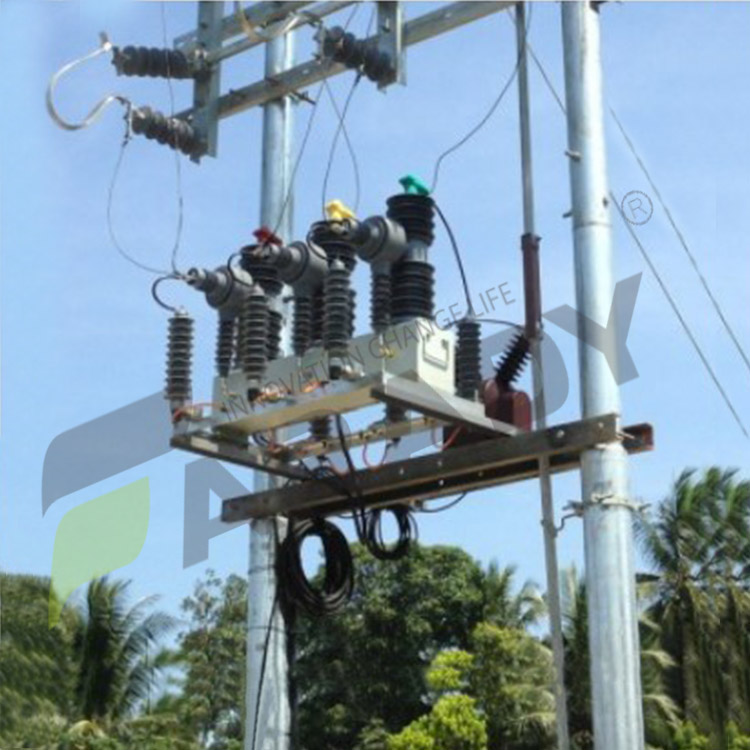

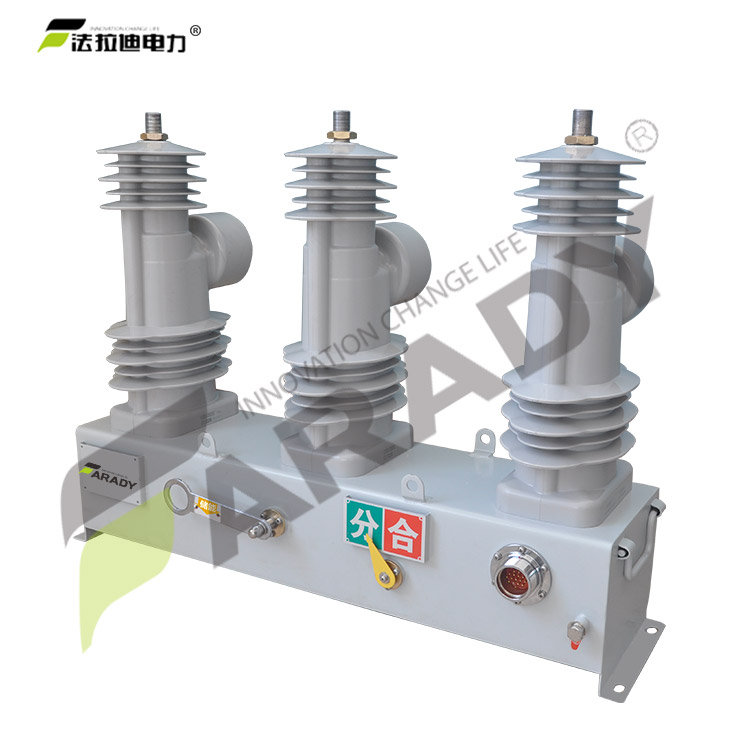

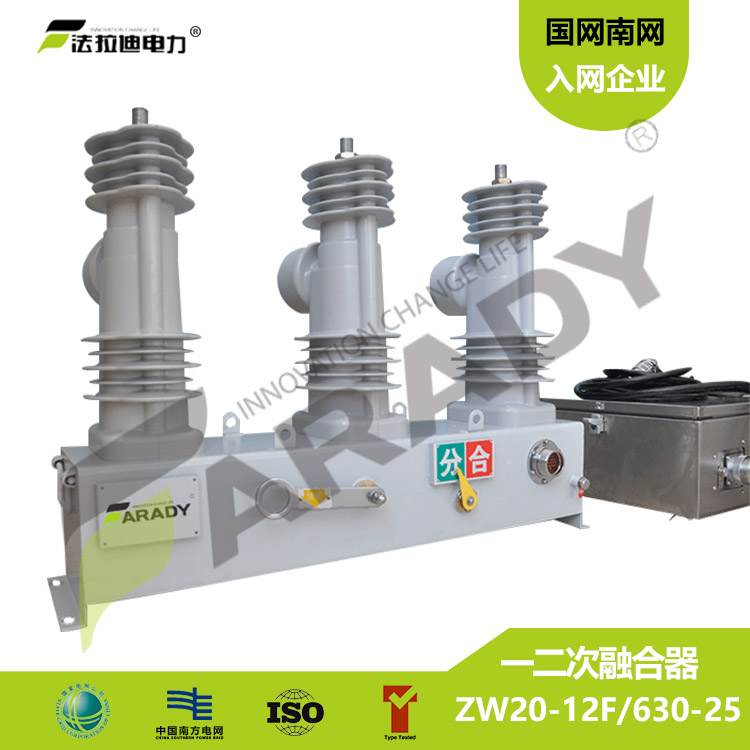

10KV一二次融合成套柱上斷路器 戶外
[戶外一二次融合斷路器
35KV柱上高壓斷路器
一二次融合成套斷路器
一二次融合斷路器價格
10KV一二次融合成套
柱上斷路器
戶外真空高壓斷路器]
溫州市斷路器廠家
價格： 31000.00
物流： 浙江 溫州市 樂清市| 賣家支付運費
可銷售總量： 100臺
手機： 13385872281 郵箱： sale02@farady.com.cn
傳真： 0577-61510628 地址： 浙江 溫州市
[戶外一二次融合斷路器 35KV柱上高壓斷路器 一二次融合成套斷路器 一二次融合斷路器價格 10KV一二次融合成套 柱上斷路器 戶外真空高壓斷路器]
郵箱：
手機：
- 品牌： FARADY法拉迪
- 型號： ZW32-12F/630-25
- 加工定制： 是
- 極數： 3P
- 額定頻率： 50HZ
- 滅弧方式： 真空斷路器
- 額定絕緣電壓： 40.5kv
- 機械壽命： 1-2萬次
- 產品認證： ISO9001-2000
1）柱上開關一二次融合成套設備按應用功能可分為分段負荷開關成套、分段斷路器成套，分界負荷開關成套及分界斷路器成套四種。
2）分段負荷開關成套主要用于主千線分段/聯絡位置：實現主干線故障，就地自動隔離功能，支持電壓時同型邏輯。
| 序號 | 名 稱 | 單位 | 標準參數值 | |
| 1 | 周圍空氣溫度 | 高氣溫 | ℃ | ＋40 |
| 低氣溫 | -40 | |||
| 大日溫差 | K | 25 | ||
| 2 | 海拔 | m | ≤1000 | |
| 3 | 太陽輻射強度（戶外） | W/cm2 | 0.1 | |
| 4 | 污穢等級 |
| Ⅳ | |
| 5 | 覆冰厚度 | mm | 10 | |
| 6 | 風速/風壓（戶外） | （m/s）/Pa | 34/700 | |
| 7 | 濕度 | 日相對濕度平均值 | % | ≤95 |
| 月相對濕度平均值 | ≤90 | |||
| 8 | 耐受地震能力 | 水平加速度/垂直加速度 | m/s2 | 0.3g/0.15g |
| 正弦共振三周波，安全系數1.67以上 | ||||
序號 名 稱 單位 數 據 1 額定電壓 KV 12 2 額定頻率 HZ 50 3 額定電流 A 630 4 短路開斷電流 KA 25 5 A 相電流電子式：600/1（0.5S/10P） 6 A 零序電流：20/0.2（0.5S/10P） 7 V 3.25V/√3（0.5） 8 V 6.25V/√3（1.0） 9 KV 對地及斷口雷電沖擊85KV，正負極各15次 10 KV 對地及斷口工頻耐壓48KV1min 11 整體局放 Pc 1.2倍額定電壓下，局放量≤10 12 主回路電阻 μΩ ≤80 13 溫升實驗 1.1倍額定電流下，符合GB/T11022規定要求 14 機械壽命 萬次 1 機械性能參數 1 觸頭開距 mm 9±1 2 超行程 mm 3±0.5 3 觸頭額定壓力 N 1600±100 4 觸頭彈跳時間 ms ≤2 5 三相分閘同期性 ms ≤2 6 觸頭允許磨損厚度 mm 3 7 平均分閘速度 m/s 1.1±0.1 8 平均合閘速度 m/s 0.9±0.1 9 重量 Kg 170
| 2 | CN+ | 儲能+ | RVVP1.5mm? |
| 3 |
|
|
|
| 4 |
|
|
|
| 5 | HZ- | 合閘- | RVVP1.5mm? |
| 6 | HZ+ | 合閘+ | RVVP1.5mm? |
| 7 |
|
|
|
| 8 |
|
|
|
| 9 | Ia+ | A相電流＋ | RVSP0.5mm? |
| 10 | FZ- | 分閘- | RVVP1.5mm? |
| 11 | FZ+ | 分閘+ | RVVP1.5mm? |
| 12 |
|
|
|
| 13 | Ua+ | A相電壓＋ | RVSP0.5mm? |
| 14 | Ua- | A相電壓－ | RVSP0.5mm? |
| 15 | Ia- | A相電流－ | RVSP0.5mm? |
| 16 | YXCOM | 遙信公共端 | RVVP1.5mm? |
| 17 | HW | 合位 | RVVP1.5mm? |
| 18 |
|
|
|
| 19 |
|
|
|
| 20 | Ub+ | B相電壓＋ | RVSP0.5mm? |
| 21 | Ub- | B相電壓－ | RVSP0.5mm? |
| 22 | Ib+ | B相電流＋ | RVSP0.5mm? |
| 23 | FW(可選) | 分位 | RVVP1.5mm? |
| 24 |
|
|
|
| 25 | Uo+ | 零序電壓＋ | RVSP0.5mm? |
| 26 | Uc+ | C相電壓＋ | RVSP0.5mm? |
| 27 | Uc- | C相電壓－ | RVSP0.5mm? |
| 28 | Ib- | B相電流－ | RVSP0.5mm? |
| 29 | WCN | 未儲能位 | RVVP1.5mm? |
| 30 |
|
|
|
| 31 | Uo- | 零序電壓- | RVSP0.5mm? |
| 32 |
|
|
|
| 33 | Ic+ | C相電流＋ | RVSP0.5mm? |
| 34 |
|
|
|
| 35 | Io+ | 零序電流＋ | RVSP0.5mm? |
| 36 | Io- | 零序電流－ | RVSP0.5mm? |
| 37 | Ic- | C相電流－ | RVSP0.5mm? |
GB 1984 高壓交流斷路器
GB 3309 高壓開關設備常溫下的機械試驗
GB 4208 外殼防護等級
GB/T 11022 高壓開關設備和控制設備標準的共用技術要求
DL/T 593 高壓開關設備的共用技術要求
DL/T 615 交流高壓斷路器參數選用導則
DL/T 844 12kV少維護戶外配電開關設備通用技術條件
GB/T20840.7 電子式電壓互感器
GB/T20840.8 電子式電流互感器
GB 1207 電壓互感器
GB 1208 電流互感器
GB/T 2324 電工電子產品環境試驗
GB/T 17626.8 工頻磁場的抗擾度試驗
GB/T 14285 繼電保護和安全自動裝置技術規程
GB/T 13729 遠動終端設備
1）柱上開關一二次融合成套設備按應用功能可分為分段負荷開關成套、分段斷路器成套，分界負荷開關成套及分界斷路器成套四種。
2）分段負荷開關成套主要用于主千線分段/聯絡位置：實現主干線故障，就地自動隔離功能，支持電壓時同型邏輯。
3）分段斷路器成套主要用于滿足級差要求，可直接切除故障的主干線大分支環節，具備合閘功能.
4）分界負荷開關及分界斷路器主要實現用戶末端支線故障就地隔離或切除功能。
5）柱上開關成套設備具備良適電綜合型就地饋線自動化功能，不依主站和通信，通過短路/接地故障檢測技術、正壓分閘，故障路自適應延時來電合閘等控制邏輯，自適應多分立多聯絡配電網架、實現性短路故障的故障的就地選線，區段定位與隔離；配合變電站出線開關一次合同，實現性短路故障的區段定位和瞬時性故障供電恢復；配合變電站出線開關二次合閘實現性故障的就地自動隔離和故障上游區域供電恢復。
6）開關本體、控制單元、電壓互感器之陽采用軍品級航空接插件通過戶外型全絕緣電纜連接·
7）開關本體應滿足國家電網公司相關要求，控制單元應演足Q/GDW514（配電自動化終端/子站功能規范）及（配電自動化終端技術規范）的相關要求。
分段/聯絡斷路器努蔚成套功能要求
1）一二次成套裝置由開關關本、控制單元，電源電壓互感器：連接電纜等構成。
2）開關本體應內置高精度，寬范國的電壓/電流傳感器滿足故障檢測，測量、計量等功能和計算線損的要求.
3）開關采用內置1組電壓傳感器，提供Ua，Ub,Uc,Uo(測量，計量）電壓信號，內置1組電流傳盛器、提供Ia，Ib，IC，Io（保護，測量，計量）電流信號，并外置2臺電源電壓互感器安裝在開關兩側，線路有壓信號取自電源電壓互感器、
4）具備采集三相電流，三相電壓、零序電流。零序電壓的能力，滿足計算有功功率、無功功率，功率因數、頻率和計量電能量的功能。
5）具備相間故障處理和小電流接地系統單相接地故障處理功能，可直接跳閘切除故障，具備目動重合閘功能，重合次數及時同可調。
