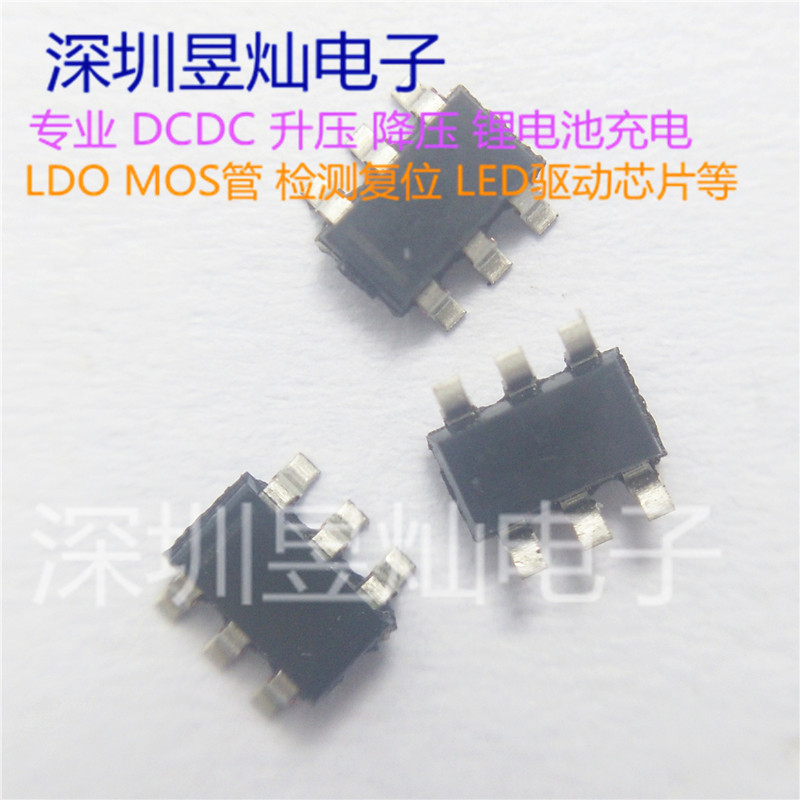

SOT23-6封裝充滿電壓可調防電池反接保護單節鋰電充電IC YB4052

SOT23-6封裝充滿電壓可調防電池反接保護單節鋰電充電IC

4.25V 4.35V 4.3V單節鋰電池充電芯片具有防止電池反接保護

可調充滿電壓 單節鋰電池充電IC帶指示燈防電池反接保護

YB4052是一款完整的單節鋰電池充電器，其內置700MA MOS管采用SOT23-6封裝，可以使用較少的外圍器件和較少的PCB占用，成為便攜式應用的理想選擇。

 YB4052標準浮充電壓為4.2V 高達正負1%的浮充電壓精度并可通過外接1顆電阻來調整輸出電壓到4.2V-4.4V之間，同時芯片具有電池反接保護功能可以防止電池反接損壞芯片，電池端短路保護，短路時電流為0  輸入過壓保護 過溫度保護等多種保護功能。

YB4052具有一個開漏充電狀態指示輸出，充電時指示燈亮 充滿指示燈滅 無電池時指示燈閃爍。

以上資料由深圳市昱燦電子整理提供

鋰電池正負極反接保護功能

輸出短路保護，短路供電電流降低為0

輸入電源電壓過壓芯片關斷保護

·高達 700mA 的可編程充電電流；

·無需 MOSFET、檢測電阻器或隔離二極管；

·恒定電流/恒定電壓操作，并具有可在無過熱危

險的情況下實現充電速率化的熱調節功能 ；·

·自動再充電；

·充電狀態輸出引腳；

·采用 6 引腳 SOT-23 封裝。

·BAT 短路持續時間：連續

·BAT 引腳電流：700mA

·PROG 引腳電流：700uA
