DIN373H德標對夾蝶閥類目 > 商鋪首頁 > 產品展示 > 溫州市德標對夾蝶閥廠家_德標對夾蝶閥 DIN373H德標對夾蝶閥

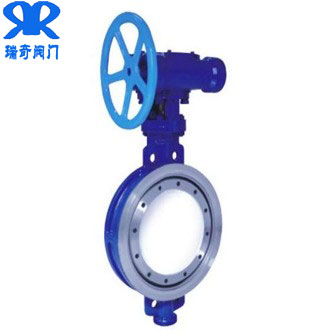

德標對夾蝶閥 DIN373H德標對夾蝶閥

[德標蝶閥]

溫州市德標對夾蝶閥廠家

價格： 400.00

物流： 浙江溫州市永嘉縣| 賣家支付運費

可銷售總量： 111件

手機： 15325513395 郵箱： 1253729464@qq.com

傳真： 0577-67162821 地址： 浙江溫州市

在線詢盤聯系廠家：15325513395 0577-67162820

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[德標蝶閥]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（德標對夾蝶閥 DIN373H德標對夾蝶閥）

品牌： 瑞奇
型號： DIN373H
加工定制： 否
結構形式： 杠桿式
材質： 碳鋼
連接形式： 對夾
適用介質： 水
壓力環境： 常壓
工作溫度： 常溫
標準： 德標
流動方向： 雙向
驅動方式： 手動
零部件及配件： 配件
用途： 截止
類型(通道位置)： 二通式
口徑： 100
公稱通徑： 100
安裝尺寸： 100
規格： 100

德標蝶閥法蘭連接標準EN1092-1連接尺寸PN100

這里的連接尺寸只介紹PN100的

其他尺寸到天科官網查看還有PN6-PN63的其他尺寸

此為法蘭連接尺寸，但是不只適用于德標法蘭式蝶閥啊，同樣適用于德標對夾蝶閥，德標凸耳蝶閥

因?yàn)橐陨先N閥門要想安裝到管道上去，管道上都需要另外安裝法蘭片，法蘭片的安裝孔必須要和蝶閥的連接孔一樣，蝶閥才可以安裝到管道上

規格	結構長度				法蘭外圓	鉆孔中心	密封面	法蘭厚度	密封面高度	孔數	孔徑	螺紋	備注
	對夾式		法蘭式		法蘭外圓	鉆孔中心	密封面	法蘭厚度	密封面高度	孔數	孔徑	螺紋
	短	長	短	長	D	D1	D2	b	f	z	d	M
40	43	43	106	140	170	125	88	28	3	4	22	20
50	43	43	108	150	195	145	102	30	3	4	26	24
65	46	46	112	170	220	170	122	34	3	8	26	24
80	49	64	114	180	230	180	138	36	3	8	26	24
100	56	64	127	190	265	210	162	40	3	8	30	27
125	64	70	140	200	315	250	188	40	3	8	33	30
150	70	76	140	210	355	290	218	44	3	12	33	30
200	71	89	152	230	430	360	285	52	3	12	36	33
250	76	114	165	250	505	430	345	60	3	12	39	36
300	83	114	178	270	585	500	410	68	4	16	42	39
350	92	127	190	290	655	560	465	74	4	16	48	45
400	102	140	216	310	715	620	535	(78)	4	16	48	45

500	127	152	229	350	870	760	615	94	4	20	56	52
600	154	178	267	390	990	875	735	104	4	20	62	56
700	165	229	292	430	1145	1020	840	120	4	24	70	64
800	190	241	318	470
900	203	241	330	510
1000	216	300	410	550
1200	254	360	470	630
1400	279	390	530	710
1600	318	440	600	790
說明：結構長度標準參照EN 558-2008, 連接法蘭標準參照EN 1092-1:2007,（）里為化工部HG20592-2009法蘭標準， ≥DN500的連接尺寸參照德標DIN2547-2000。

以上就是德標蝶閥法蘭連接標準EN1092-1連接尺寸PN100的相關內容，

1)小型輕便，容易拆裝及維修，并可在任意位置安裝。
2)結構簡單緊湊、900啟閉，開關迅速。
3)操作矩小，省力輕巧。
4)流量特性趨于直線，調節性好。
5)密封性能好，使用壽命長，可達到零泄漏。
6)制造標準試驗標準結構長度標準側法蘭標準上法蘭標準

www.ruiqi-valve.com 瑞奇閥門精心締造每一臺好閥門

標簽：德標蝶閥德標蝶閥溫州市德標對夾蝶閥溫州市德標對夾蝶閥廠家
