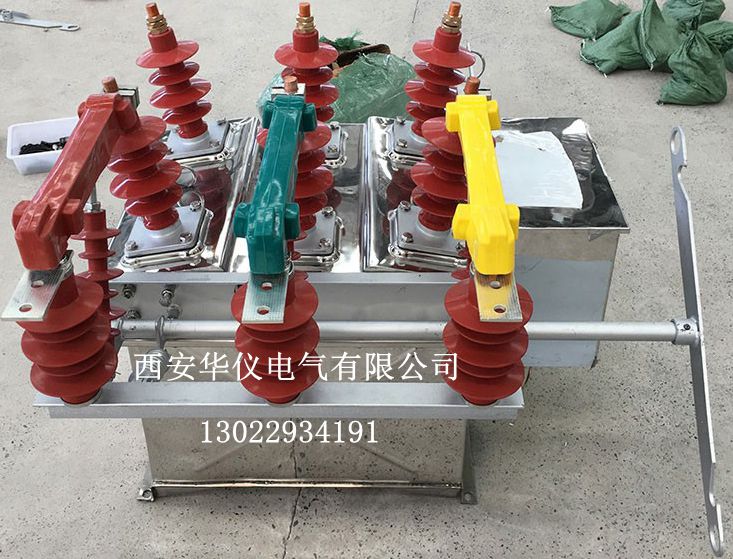

西安10KV柱上高壓真空開關ZW8-12G 10KV柱上高壓真空斷路器

[10kv高壓真空斷路器]

柱高壓真空斷路器廠家

采購數量

1 臺以上

價格

￥888.00

運費： 陜西西安市高陵區 | 賣家支付運費

購買數量： 庫存 100臺

在線詢盤聯系方式尚未完善

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[10kv高壓真空斷路器]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（西安10KV柱上高壓真空開關ZW8-12G 10KV柱上高壓真空斷路器）

品牌： 西安華儀
型號： ZW8-12G
加工定制： 是
極數： 3P
額定頻率： 50
滅弧方式： 真空斷路器
額定絕緣電壓： 12
機械壽命： 10000
產品認證： iso9001

西安10KV柱上高壓真空開關ZW8-12G

概述西安10KV柱上高壓真空開關ZW8-12G

ZW8－12系列戶外高壓真空斷路器為額定電壓12kV，三相交流50Hz的戶外高壓開關設備，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。

ZW8－12G是由ZW8－12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用，也可自備電源，有內置PT與外置PT。
本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動而成。

型號及其含義西安10KV柱上高壓真空開關ZW8-12G

主要技術參數 西安10KV柱上高壓真空開關ZW8-12G

序號名稱單位數據6.3KA12.5KA20KA1額定電壓kV122工作電壓kV123額定電流A6304額定短路負載開斷電流kA6.312.5205額定短路關合電流(峰值)kA1631.5506額定峰值耐受電流kA1631.5507額定短時1min耐受電流kA6.312.5208額定絕緣水平工頻耐壓(干式)kV42雷電沖擊耐壓(峰值)759額定操作順序分-0.3S-合分-180S-合分10機構壽命次1000011額定短路開關電流開關次數次3012操作機構額定合閘電壓V110,22013操作機構額定分閘電壓V110,22014觸頭開距mm11±115超行程(觸頭彈簧壓縮長度)mm316三相分、合閘不同期性ms≤217觸頭合閘彈跳時間ms≤218平均分閘速度m/s1.0±0.219平均合閘速度m/s0.7±0.1520分閘時間操作電壓下s0.015-0.05操作電壓下0.03-0.0621合閘時間s0.025-0.0522各相主回路電阻(組合斷路器主回路電阻)μΩ≤120(≤200)23動靜觸頭允許磨損累計厚度mm3

外形及安裝尺寸圖
