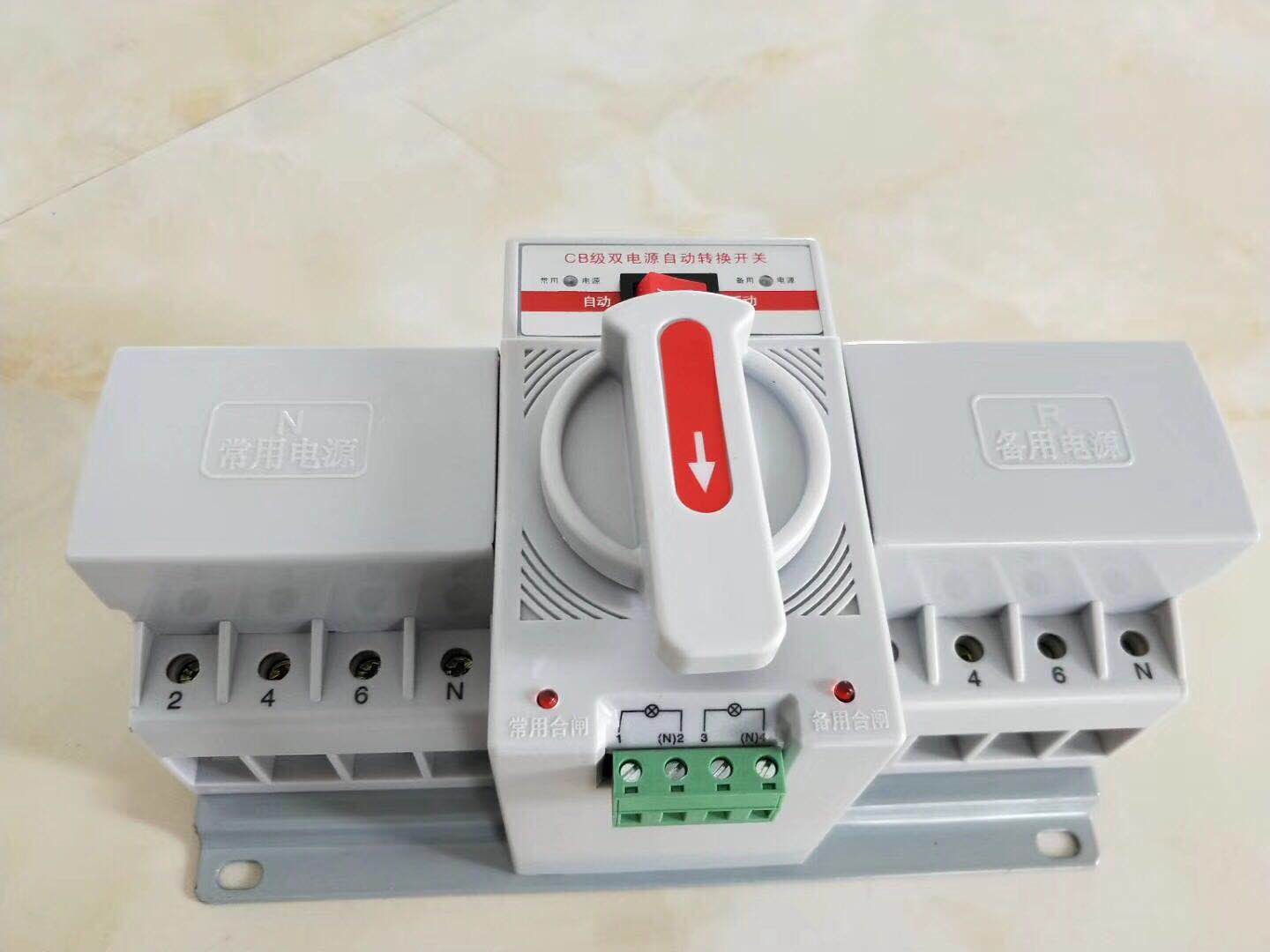

雙電源自動轉換開關,PC級雙電源

雙電源自動轉換開關,PC級雙電源產品概述：

產品結構：體積小、電流大、結構簡單、ATS一體化

特 點：切換速度快、故障率低、維修方便、性能可靠

接線方式：板前接線

轉換方式：電網對電網、電網對發電機、自投自復

產品殼架：100、160、250、400、630、1000、1250、1600、2000、2500、3200

產品電流：20、32、40、63、80、100、125、160、200、225、250、315、400、500、630、800、1000、1250、1600、2000、2500、3200A

產品分類：負荷開關式

產品極數：3、4

產品標準：GB/T14048.11-2008

A T S E：PC級

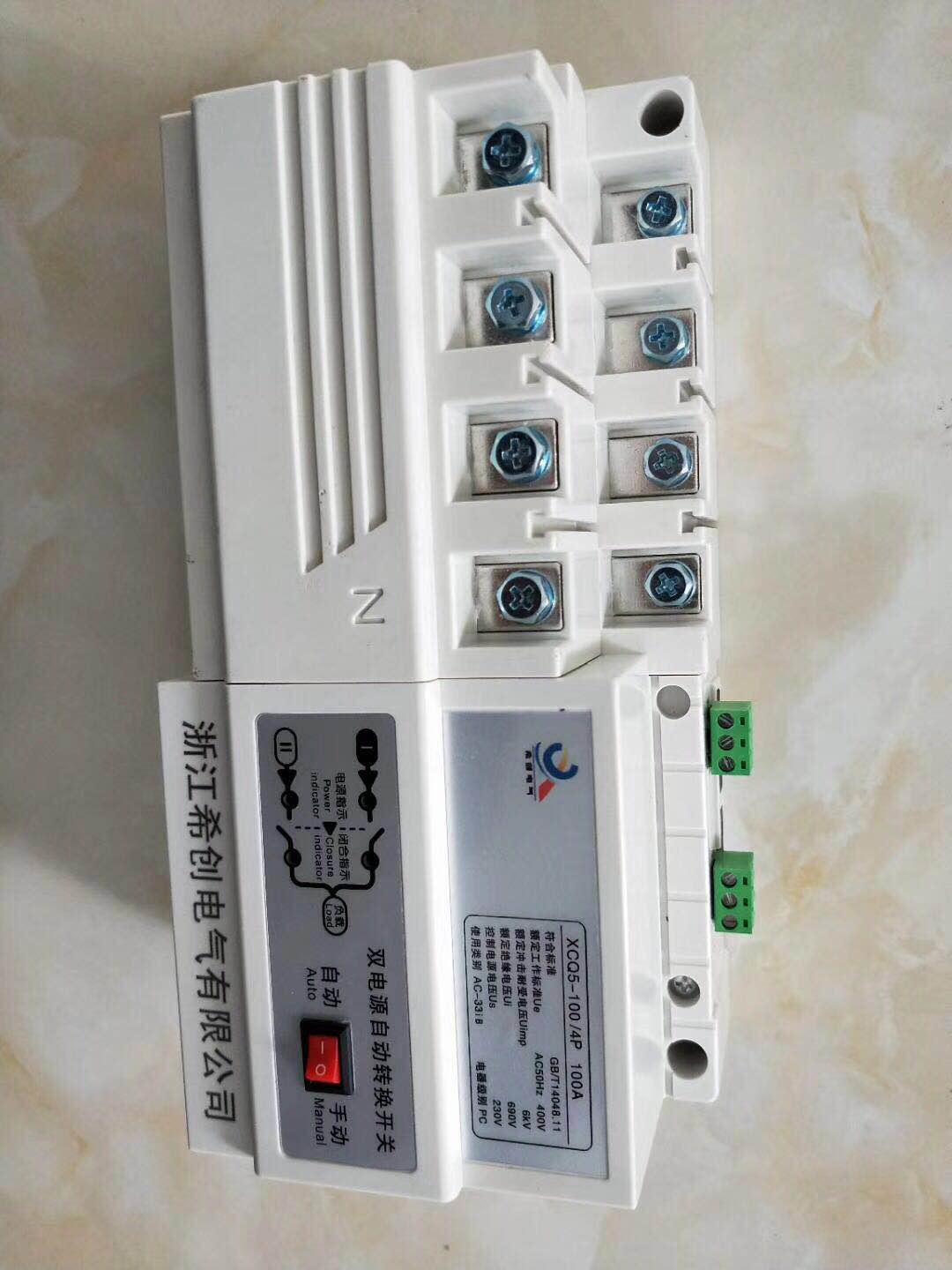

雙電源自動轉換開關,PC級雙電源

XCQ3列自動轉換開關主要用于交流50Hz，額定電壓A0V，工作電壓220V，額定電流16A至3200A的配電或發電機網絡中一主一備或互為備用電源切換系統及市電和發電機組的負荷切換。

同時可用于不頻繁接通與分斷電路及線路的隔離之用。

產品廣泛應用于消防、、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。

性能及特點：

采用雙列復合式觸頭、橫拉式機構、微電機預儲能及微電子控制技術，基本實現零飛弧(無滅弧罩)；

采用可靠的機械聯鎖和電氣聯鎖，執行元件采用獨立的負荷隔離開關，使用安全可靠；

采用過零位技術，緊急情況下可強制置零(同時切斷兩路電源)，滿足消防聯動需要；

執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、速度快；

操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著；

執行負荷隔離開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉；

具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離；

安全性能好，自動化程度高，可靠性高，使用壽命8000次以上；

機電一體化設計，開關轉換準確、靈活、順暢，采用的邏輯控制技術，抗干擾能力強，對外無干擾；

具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作(I-O-II)；

安裝方便，控制回路采用接插式端子連接；

四種操作功能：緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。

正

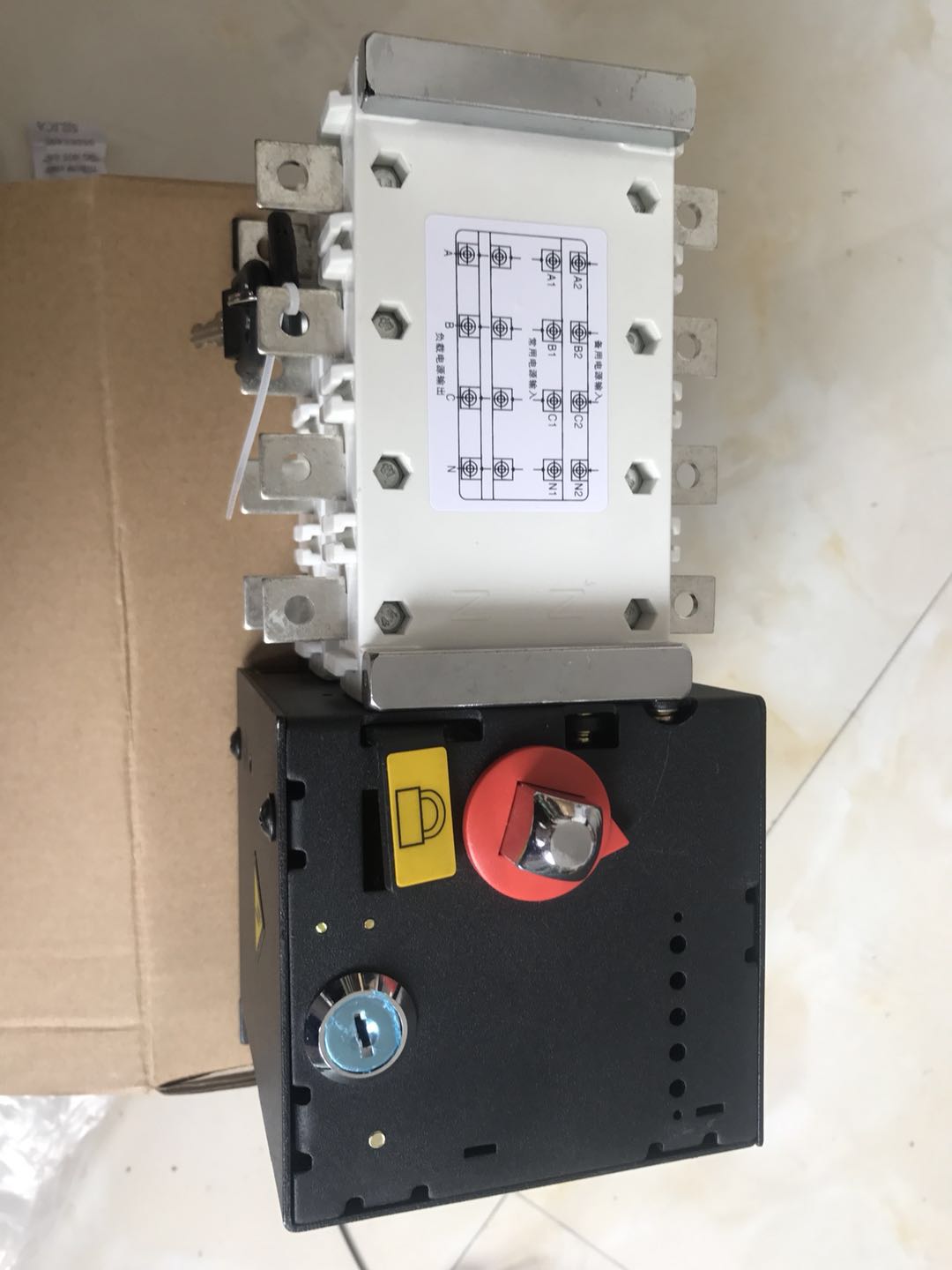

雙電源自動轉換開關,PC級雙電源

常工作條件

● 周圍空氣溫度

● 周圍空氣溫度上限+40℃;○ 周圍空氣溫度下限-5℃;○ 周圍空氣溫度24h的平均值不超過+35℃。

● 海拔：安裝地點的海拔不超過2000m。

● 大氣條件：

大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較底溫度下可以有較高的相對濕度;最濕月的月平均相對濕度為90%,同時該月的月平均溫度+25℃,并考慮到因溫度變化發生在產品表面上的凝露。

● 污穢等級:污穢污染等級為3級。

安裝與使用：

1、當因故停電，且在較短時間內無法恢復供電時，必須啟用備用電源。

步驟：

①切除市電供電各斷路器(包括配電室控制柜各斷路器，雙電源切換箱市供電斷電器)，拉開雙投防倒送開關至自備電源一側，保持雙電源切換箱內自備電供電斷路器處于斷開狀態。

②啟動備用電源(柴油發電機組)，待機組運轉正常時，順序閉合發電機空氣開關、自備電源控制柜內各斷路器。

③逐個閉合電源切換箱內各備用電源斷路器，向各負載送電。

④備用電源運行期間，操作值班人員不得離開發電機組，并根據負荷的變化及時調整電壓、廠頻率等，發現異常及時處理。

2、市電恢復供電時，應及時做好電源轉換工作，切斷備用電源，恢復市電供電。

步驟：

①按順序逐個斷開自備電源各斷路器，順序是：雙電源切換箱自備電源斷路器→自備電源配電柜各斷路器→發電機總開關→將雙投開關撥至市電供電一側。

②按柴油機停機步驟停機。

③按順序，從市電供電總開關至各分路開關逐個閉合各斷路器，將雙電源切換箱自市電供電斷路器置于閉合位置。

3、檢查各儀表及指示燈指示是否正常，啟動變壓器內冷卻風扇。
