電池管理系統技術原理實訓臺

產品簡介

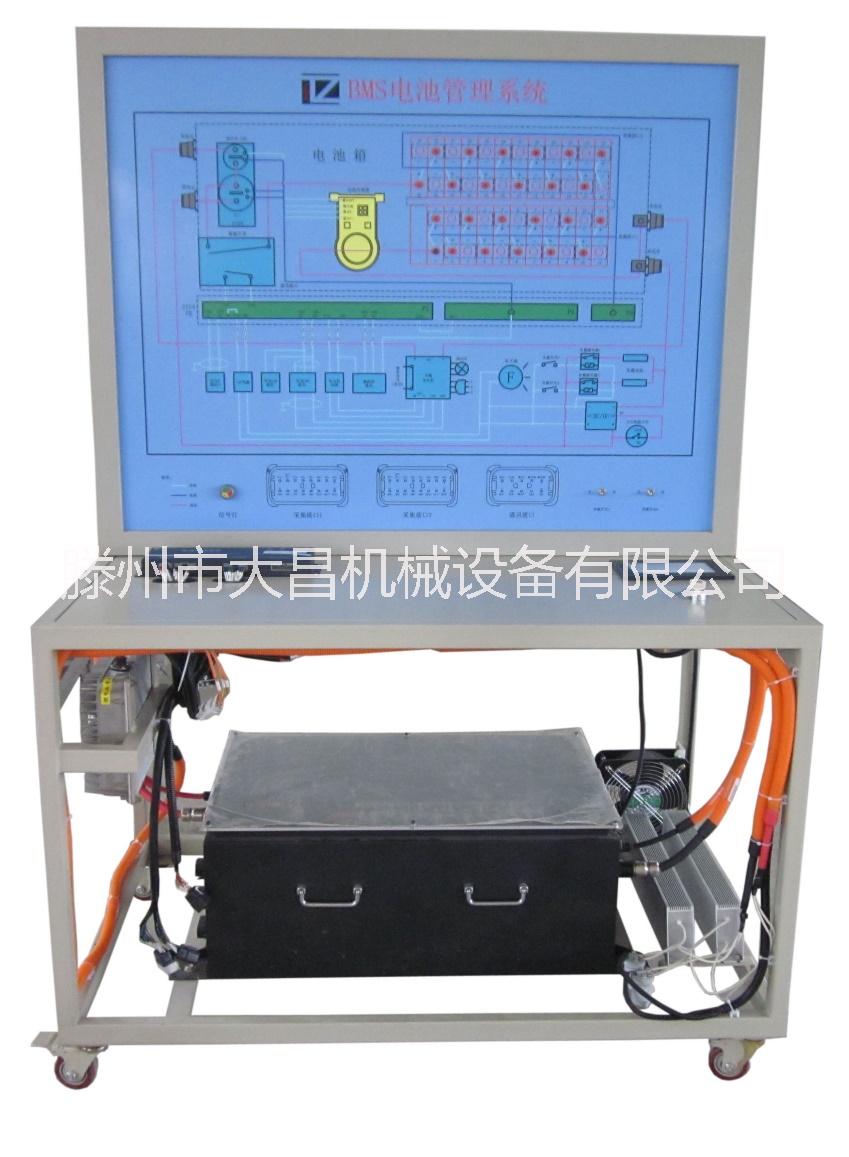

本實訓臺基于量產新能源鐵鋰動力電池組的管理系統，該管理系統具備完整的動力電池管理功能，具體包括：96路低壓采樣、1路高壓采樣、8路溫度采樣、2路電流采樣、1路絕緣電阻采樣、總正通斷控制、總負通控制、高壓預充、充電預熱、充電預冷、SOC估算、SOH估算、SOE估算、直流充電控制、交流充電控制、動力電池單體均衡等多項功能；同時臺架保留了原車BMS各零部件的真實布置關系，通過臺架的學習學員可以輕松解決實車各類故障。

功能特點

?  本臺架完全基于量產實車電池管理系統總成，保留實車電池管理系統的全部功能：充電管理、放電管理、電壓采樣、電流采樣、溫度采樣等。

?  BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫）。

?  動力電池包顯示器（7寸）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。

?  臺架配備故障設置和考核系統，可進行多種類型的故障注入對學員進行考核。

?  臺架所有高低壓電器元器件均采用*產品，性能穩定可靠。

?  主要部件在實訓臺上的安裝方式，電氣連接方式與實車完全相同，通過本臺架學員可以完全掌握相應實車電池管理系統的結構原理。

?  經過滕州大昌工程師的設計臺架各零部件可以方便的拆卸，讓學員在理論學習的同時可以親自動手進行拆裝操作，在實踐的過程中掌握高壓系統零部件拆裝要點和安全保護注意事項。

?  提供完備的教學課件以及臺架電路圖等配套文檔。

?  UV平板噴繪彩色面板完整顯示電池管理系統工作原理圖，并安裝有用于檢測的端子，借助萬用表和示波器可以實時檢測各種狀態下BMS多個參數的變化規律。

?  實訓臺帶原理面板水平放置底部安裝4個腳輪，可移動靈活也可同時自鎖固定位置。

?  臺架整體采用1.5mm厚冷軋板，外形美觀，底架部分采用鋼結構焊接，表面采用噴涂工藝處理，底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

?  實訓臺配套詳細的使用說明書和相應的實驗項目指導書。
