結構特點： 西安ZW32-40.5生產廠家35kv高壓真空斷路器

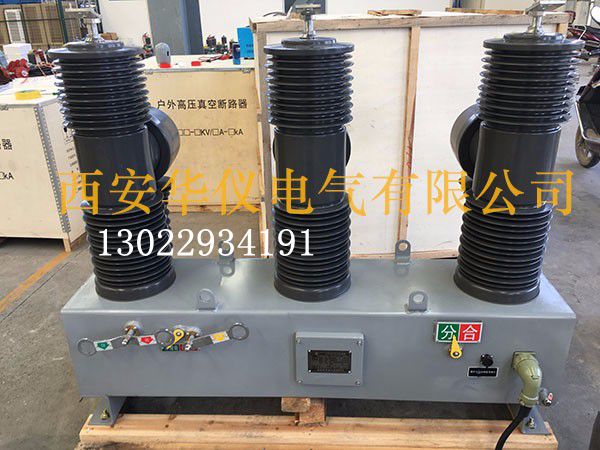

1、zw32-40.5系列產品總體為支柱式，三相共裝在一個機構箱上，滅弧室動端通過拐臂，絕緣拉桿為機構的輸出軸相聯。機構和與斷路器聯接的連桿在一個防水的箱體內。斷路器的傳動機構是由連桿和拐臂組成，滅弧室的動端通過拐臂，絕緣拉桿，聯桿和操動機構的輸出軸相連。輸出軸的轉動帶動實現滅弧室動觸頭進行，分合動作。
2、zw40.5系列產品主要由真空滅弧室，電流互感器，傳動機構及操動機構組成。本產可配裝電磁及彈簧兩種機構。為了避免由于充sf6氣體及充油所帶來的一系列問題，本產品采用干式，檢修及維護方面。
3、zw32-40.5系列產品配有電流互感器，每相可以帶四個繞組，其中二個用于測量，二個用
于保護。根據客戶需要，可安裝100：5，200：5，400：5，800：5，1000：5，1600：5的電流互感器。
4、操動機構及連桿裝在機構箱內，機構箱為防水型，為防止箱體內電器控制元件受潮，機構箱內裝有電加熱器。
5、傳動機構，包括絕緣拉桿，拐臂及導桿，調整絕緣拉桿和導桿的長度，可以調整開關的開距和超程。
6、導電回路原理：電流通過上下出線端子引至真空滅弧室靜端及動端，通過軟連接及電流互感器到下出線端子引出。
7、導電回路原理：電流通過上下出線端子引至真空滅弧室靜端及動端，通過軟連接及電流互感器到下出線端子引出。

產品吊運： 西安ZW32-40.5生產廠家35kv高壓真空斷路器

產品在起吊斷路器時，必須勾住斷路器上的四個起吊吊環，水平緩慢吊起，并保證鋼絲繩不要碰到絕緣拉桿及瓷瓶，以免損壞產品。
1、斷路器處于分閘狀態，以整體形式運輸；
2、運輸和裝卸運輸過程中，不得翻轉，傾斜，并要采取防震措施；
安裝前檢查
為確保開關安全可靠運行，安裝前應進行下列檢查方可進行安裝。
a、包裝拆除后，先檢查考官的外觀，如瓷瓶是否有裂紋，機構箱表面是否完好。銘牌數據與訂貨要求是否相符。
b、檢查所帶附件是否齊全，去合格證，產品說明書等。
安裝和調試： 西安ZW32-40.5生產廠家35kv高壓真空斷路器
1、斷路器安裝前準備好牢固的基礎及必要的場地.
2、斷路器裝配調試合格后才整裝出廠，在使用現場去掉包裝，清掃污穢后直接安裝在預備好的基礎上，須用地腳螺栓將斷路器固定牢靠，地腳螺栓規格為m20。
