主要特點:
損耗低、精度高、速度快、雙加熱、耐環境、易維修、輕量便攜
基本配置:
主機、電源適配器、電源線、電池、切割刀、剝線鉗、光纖夾具、備用電極、收容箱、工作臺、說明書等。
應用領域:
大容量多芯長途干線網、多心光纖接入網、FTTH皮線光纜、光器件廠等。

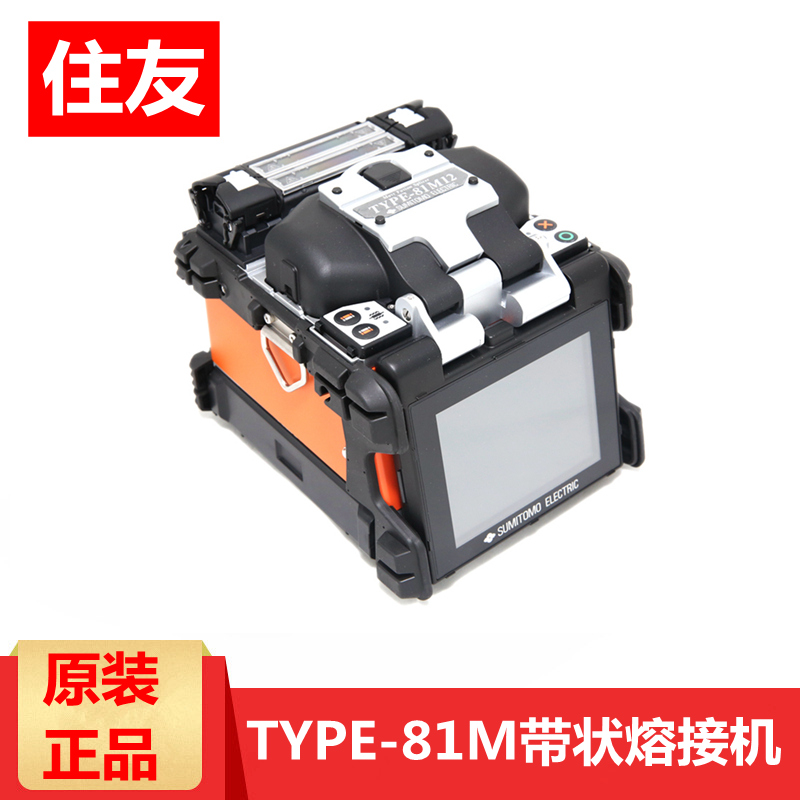

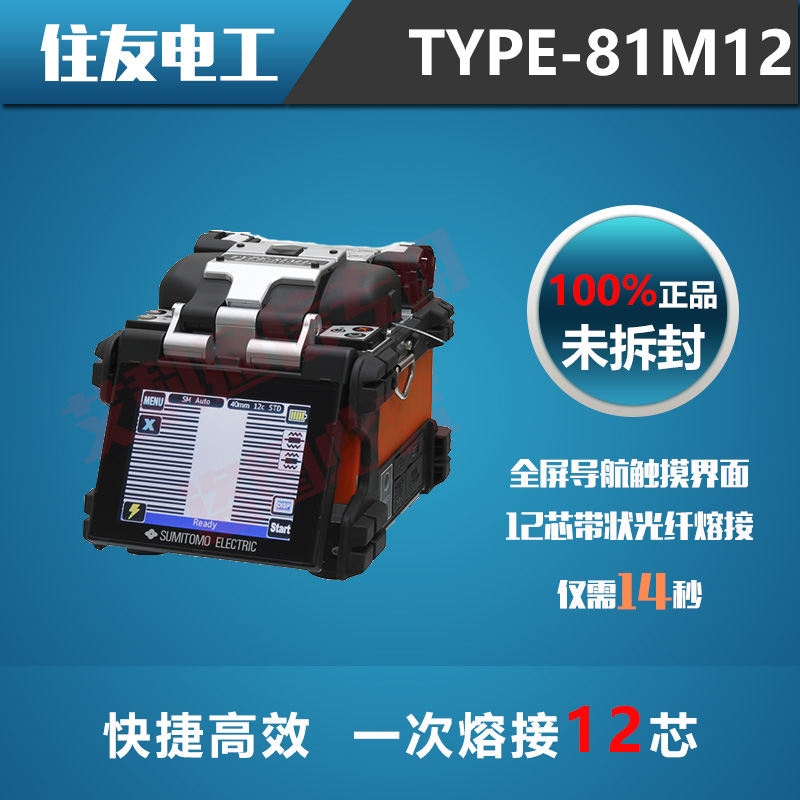

多用途、高性能帶狀光纖熔接機,小型、輕量以及高度智能化
產品特點:
高速14秒熔接(12芯帶纖)、高速45秒加熱(12芯帶纖)
小巧輕便,比舊型號TYPE-66尺寸減少43%,包含電池重量僅為2KG
穩定的熔接損耗,單模光纖0.05dB,多模光纖0.02dB
熔接機內置含有操作說明的視頻
住友的雙聯加熱器
適用于皮線纜和熱熔快接等多種光纜的熔接
機體堅固耐用,IPx2級防水、IP5x級防塵、耐沖撞和跌落(經過76cm 5面自由落體測試)
工作條件非常寬泛,能勝任高低溫下工作,工作溫度范圍-10℃至+50℃;能勝任高海拔地區的工作,海拔0至6000m。
產品指標:
熔接損耗: SMF:0.05dB、MMF:0.02dB、DSF:0.08dB、NZDF:0.08dB
熔接時間: 9秒(單芯),12秒(4芯),14秒(8芯或12芯)
加熱時間: 45秒(12芯帶纖)
體積: 120*154*130mm
重量: 2.0kg(含電池)
電池容量: 160芯
| 產 品 說 明 |
| 特性: 小型、緊湊、高速、智能化 相比舊型號TYPE-66尺寸減小了43% 重量僅為2.0kg(含電池) 高速熔接(快速熔接模式14秒(12芯)) 高速加熱補強(45秒) 便利和的設計理念 采用觸摸屏操作方式和圖形用戶界面方式(GUI)實現簡單操作 搭載有指導幫助用戶的操作說明視頻功能 三方式切換桿可選型雙聯加熱器 適用于皮線纜和熱熔快接等多種光纜的熔接 提升耐環境性能/滿足多樣化需求 堅固設計提升耐環境性能 :垂直跌落76CM 可承受5面跌落、防水符合IPX2、防塵符合IP5X 搭載有適于任何環境的自動放電校正功能 可通過網絡進行遠端維護支持 可通過網絡進行版本的軟件維護 可通過網絡進行遠程海外維護 技術規格: | 項目 | TYPE-81M12 | | 光纖要求 | 材料 | 玻璃纖維 | | 光纖種類 | SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657) | | 光纖芯數 | 1,2,4,5,6,8,10,12 | | 光纖包層直徑 | 帶狀光纖:包層外徑:125um,帶狀光纖厚度:280-400 um 單芯光纖:包層外徑:125um,光纖被覆外徑:250um,500um,900um | | 適用光纜直徑 | 下線光纜(2.0*2.0—3.1mm),皮線光纜(1.6*2.0mm) | | 切斷長度 | 10mm | | 標準性能 | 熔接損耗(標準) ※1 | SMF: 0.05dB、MMF: 0.02dB、DSF: 0.08dB、NZDSF: 0.08dB | | 熔接時間(標準) | 9秒(單芯熔接)、12秒(4芯帶狀)、14秒(12芯帶狀) | | 加熱補強時間(標準) | 45秒(12芯帶狀) | | 電池使用次數(熔接和+加熱補強)※2 | 約160次(12芯帶狀) | | 光纖視圖和放大倍數 | 兩個CMOS攝像機觀測;23X(變焦:46X)對應X或者Y軸方向觀察、23X對應X和Y雙軸方向觀察 | | 程序 | 熔接程序 | 200 | | 加熱程序 | 100 | | 功能 | 損耗推定 | 可提供 | | 熔接圖像捕獲/熔接數據存儲 | 64圖像/10,000熔接數據 | | 張力測試 | 1.96N-2.09N(200gf-213 gf) | | 可反轉型光纖涂覆壓夾 | 可提供 | | 雙自動獨立加熱器 | 可提供 | | 熔接及加熱補強的自動啟動功能 | 可提供 | | 三方式切換桿可選型雙聯加熱器 | 可提供 | | 指導幫助客戶的操作說明視頻功能 | 可提供 | | 自動放電校準系統 | 可提供(根據環境變化自動校準放電系數) | | 放電試驗 | 可提供 | | 顯示剩余熔接和加熱循環 | 已提供(電池模式) | | 遠程互動維護系統 | 已提供 | | 尺寸/重量 | 尺寸 | 120W×154D×130Hmm(不帶抗震橡膠) | | 重量 | 1,7kg(不包括電池)、2.0kg(包括電池) | | 顯示器 | 4.1英寸觸摸屏彩色LCD顯示器 | | 端口 | DC輸出 | DC12V(用于JR-6) | | USB端口 | USB2.0(mini-B型) | | 存儲媒體 | SD/SDHC內存卡 | | 電源 | AC輸入 | 100~240V、50/60Hz(ADC-1430) | | DC輸入 | 10~15V | | 電池模塊 | 鋰離子11.1V、4,600(BU-11) | | 工作條件 | 海拔0~3,660m、溫度-10~+50℃、濕度0~95% (無結露)、風速15m/s以下 | | 存放條件 | 溫度-40~+80℃、濕度0~95% (無結露)、電池-20~+30℃(長期) | | 電極壽命 | 1,500次放電※3 | ※1:采用住友電工自產光纖測試結果。 ※2:熔接和加熱補強次數很大程度上受到電池狀態以及工作環境的影響。 ※3:電極實際壽命會受到工作環境的影響。 標準配置: | 品名 | 型號 | 數量 | | 主機 | TYPE-81M12 | 1個 | | 熱剝鉗 | JR-6 | 1個 | | 電池 | BU-11 | 1個 | | 電源適配器 | ADC-1430 | 1個 | | 電源線 | PC-AC<X> | 1個 | | 冷卻盤 | - | 1個 | | 備用電極 | ER-10 | 1對 | | 光纖切割刀 | FC-6M(可選型號) | 1把 | | 操作說明書光盤(CD) | - | 1個 | | 簡易適用說明書 | - | 1個 | | 收容箱和工作臺 | CC-81 | 1個 | | 背帶 | - | 1個 | | 夾具 | FHM-12(12芯帶狀) | 1對 | | |
