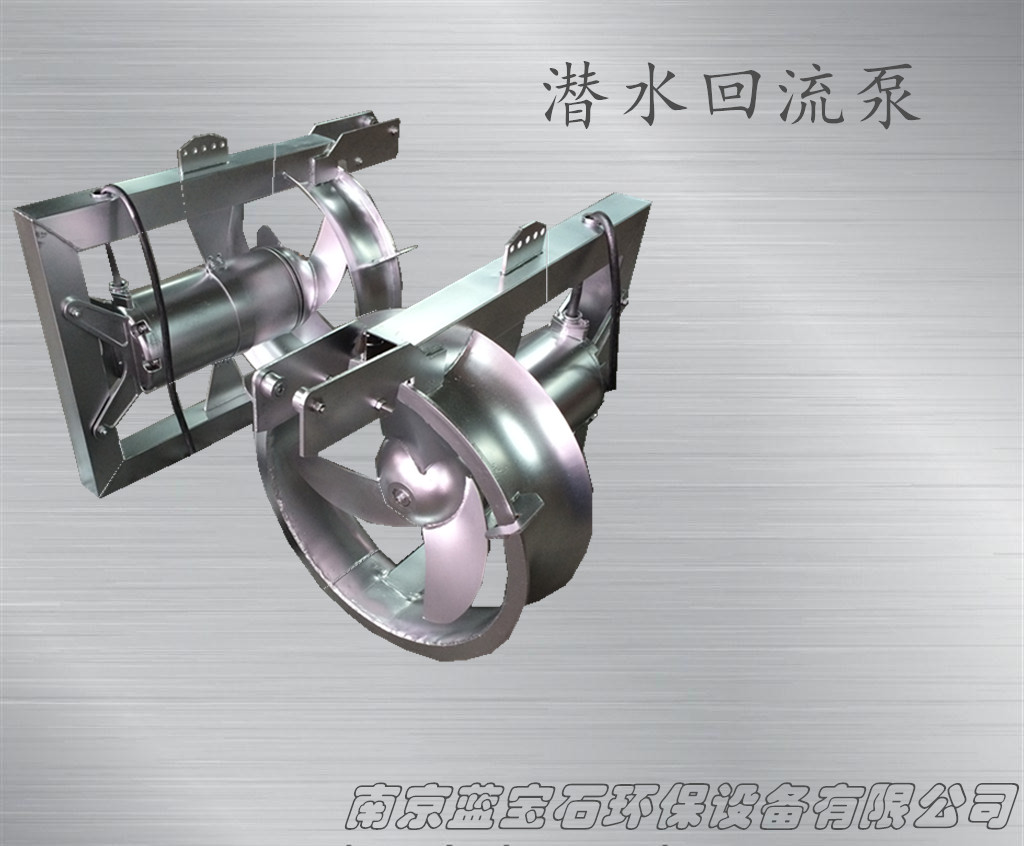

污水回流泵QJB-W4/6 潛水回流泵 潛水回流攪拌機

污水回流泵QJB-W4/6

安裝與調試:

首先組織安裝人員必須詳細閱讀使用說明書，熟悉設備安裝圖中的結構，作用和特點，并了解設備的有關技術要求，避免使用或操作不當而損壞機器。

仔細檢查實際使用條件是否規定的使用條件一致，檢查池深及基礎條件是否符合要求。清理水池或水道，防止雜物進入曝氣口。

設備開箱應有專人負責，開箱后，應按照裝箱單檢查設備零部件是否完整，有無損壞。必要時檢修，清洗和涂油，然后放整齊并用油布或塑料布蓋好。

應由一名合格的電工，用0-500V兆歐表，檢查電機主電纜三芯線對地冷態絕緣電阻不得低于5兆歐。嚴禁用歐兆表檢查控制電纜，避免損壞水泵內部電器元件，而應用萬有表檢查控制電纜線。

檢查電壓議定要在銘牌上標出的額定電壓百分之五左右的范圍內。如果電源離攪拌機的使用距離較遠時，要考慮線損，電纜的截面積應加大，接頭應盡可能少，且接頭處密封處理，以防漏水；另外考慮維護檢修的方便，建議設置機旁端子箱。

回流泵配有控制柜，使用前應仔細閱讀其說明書，并檢查設備接線是否正確；啟動裝置是否靈活，觸頭接觸是否良好；啟動設備的金屬外殼是否可靠接地；檢查所有接線處有無松動，并重新逐處緊固一次。

回流泵用電纜其動力線（U.V.W），接地線和控制芯線應與控制柜（箱）的接頭一一對接。

安裝：

1.安裝順序：穿墻管→導桿→吊架座→起吊架→手拉葫蘆→起吊環鏈→回流泵（主機）→電纜固定→拍門

2.安裝注意事項：

預埋穿墻管時應將穿墻管上的定位銷置于最上方，同時保證穿墻管與回流泵接觸的法蘭端面與水平面的垂直度（要求垂直度為0.15mm/m,用精度為0.005mm/m的框式水平儀檢測）；保證穿墻管與回流泵接觸的法蘭端面至墻壁的距離為300±1mm。

安裝導桿時，應保證導桿與水平面垂直度（要求垂直度為0.15mm/m,用精度0.005mm/m的框式水平儀檢測），保證導桿（空心方管）一中心面與穿墻管法蘭端面平行，另一中心面郭穿墻管軸心線；保證導桿(空心方管)與穿墻管上定位銷緊密接觸，待安裝調試后焊牢。

在吊裝回流泵時，應先選擇回流泵吊梁上合適的起吊孔位置，保證回流泵潛水電機接線盒上仰3°-5°；再調整手拉葫蘆掛鉤在起吊架橫梁上起吊孔的位置并旋轉起吊架，直到回流泵安裝至導桿后，起吊環鏈中心線與導桿中心線基本平行。當回流泵沿導桿下滑與穿墻管法蘭接觸，起吊環鏈處于拉緊狀態時，目測起吊環鏈中心線與導桿中心是否在同一鉛垂面上，用直尺測量導桿上端至環鏈的垂直距離及導桿下端至吊環的垂直距離，誤差應小于10mm，并保證回流泵沿導桿緩緩下滑或吊起時無卡阻現象，沿導桿下滑后回流泵筒體法蘭能與穿墻管法蘭自動耦合。

在吊裝回流泵時，起吊環鏈不得纏繞，手拉葫蘆鏈槽須正對起吊人。

電纜的固定位置應適度，既不能過緊手里而損壞電纜，又不能過送造成電纜卷入葉輪中而損壞。

一． 產品技術性能表：

污水回流泵QJB-W4/6

污水回流泵QJB-W4/6
