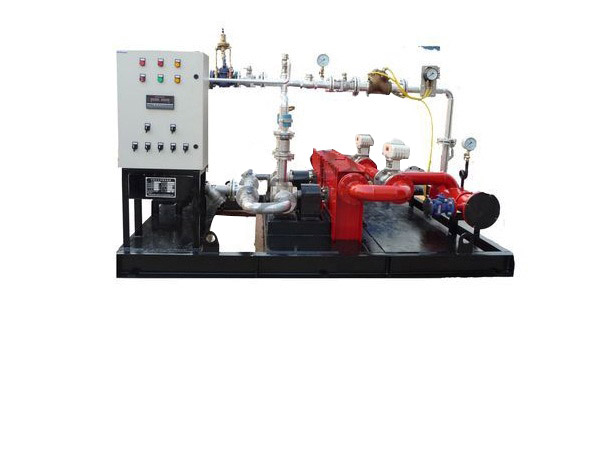

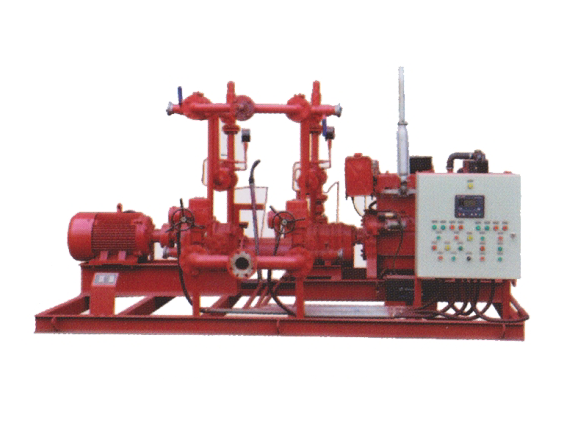

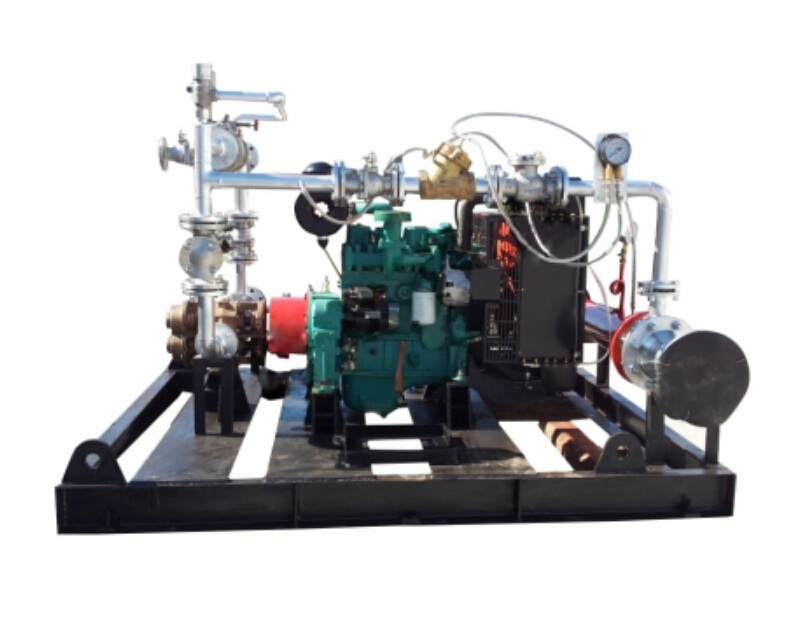

強盾壓力式泡沫比例混合裝置

PHYM系列貯罐壓力式泡沫比例混合裝置采用貯罐，比例混合器組合形式，由罐體（普通型或隔膜型）、混合器總成、進水管路總成、出水管總成，排液管總成等組成。

當消防水泵的壓力水沿供水管道進入比例混合器時，一小部分壓力經進水管道流入泡沫液貯罐，將罐內（或隔膜內）的泡沫液壓出，泡沫液通過出液管道進入壓力比例混合器，在混合器中與水按規定的比例形成混合液流出混合器，再通過混合液管被送入泡沫產生設備，噴射泡沫進行滅火（見圖二）。該裝置中設定為水壓超過1.26MPa時即能自動泄壓，以保持裝置安全。

普通型：

由于溢水環安裝在罐件內的最上方，進入管路流入罐內的壓力水能從罐內上方緩緩流出，水與泡沫液不會快速攪拌，保持比重大于水的泡沫藥劑始終在水的下方，以滿足比例混合器按比例使泡沫液與水的混合要求。

隔膜式貯罐：

由于貯罐內帶有高強度橡膠膜，在使用過程中所貯存的泡沫原液不與水接觸，每次使用后所剩的泡沫原液不會失效。此外性能穩定的橡膠膜也可以貯存各類輕水泡沫原液。此外性能穩定的橡膠膜也可以貯存各類輕水泡沫原液。
