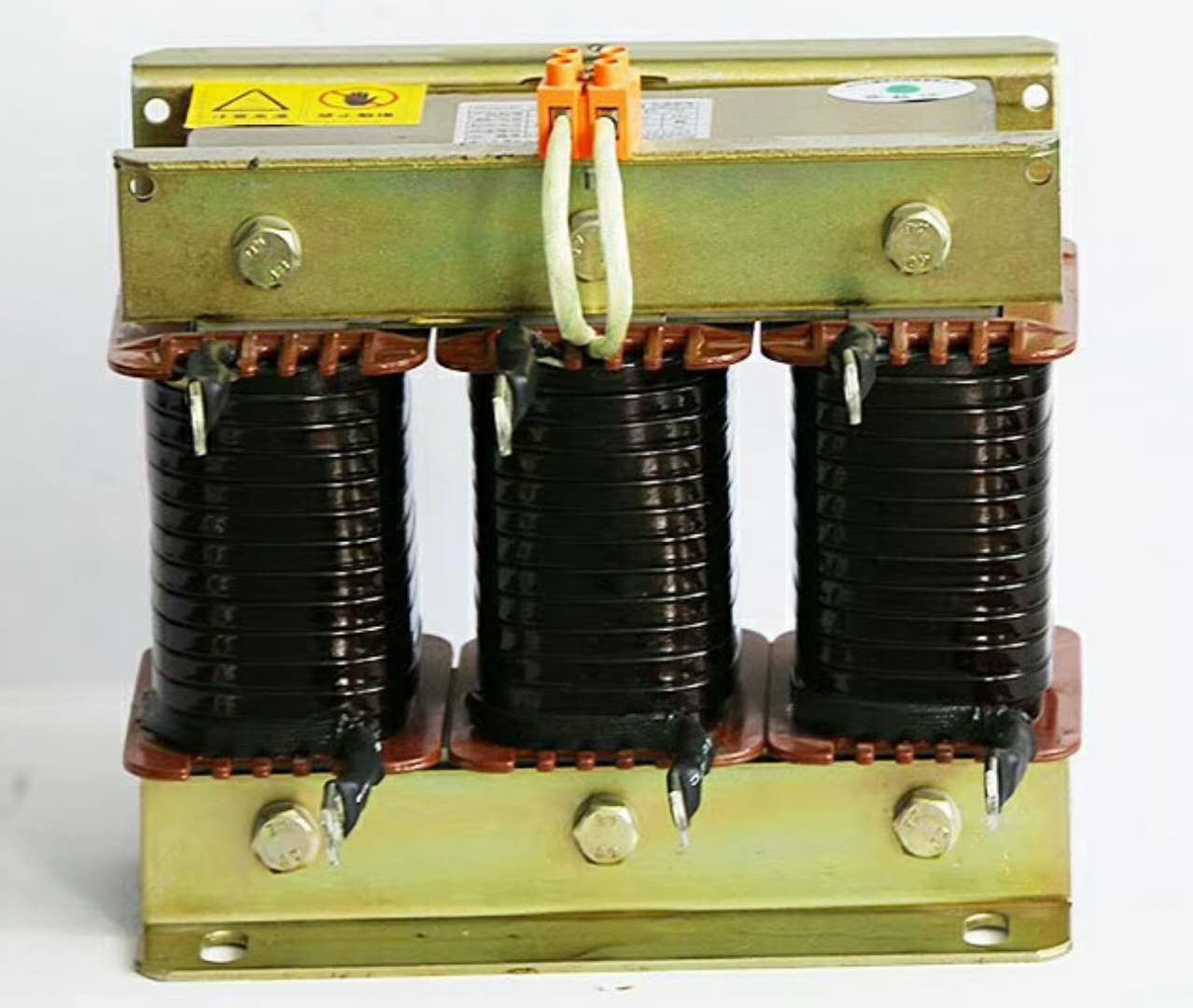

CKSG-3.6/0.45-6% 電抗器低壓 60kvar電容器 三相濾波電抗器

 簡述  ：
為了保證并聯電容器的安全運行，必須將電容器的運行電壓控制在一適度的范圍內，且必須限制流入電容器中的諧波電流。電容器中加裝串聯電抗器就是抑制諧波和合閘涌流，限制操作過電壓，減小投切電容對電網的沖擊，限制電網上的諧波通過電容器，保護電容器和投切開關。串聯電抗器用于電廠、電站、工礦企業、用戶配電站等63kV及以下的電力系統中。用以抑制短路電流。電氣回路的主要組成部分有電阻、電容和電感。電感具有抑制電流變化的作用，并能使交流電移相。把具有電感作用的繞線式靜止感應裝置稱為電抗器。電力系統中所采用的電抗器，常見的有串聯電抗器和并聯電抗器。串聯電抗器主要用來限制短路電流。也可以在濾波器中與電容器串聯或并聯，用來限制電網中的高次諧波。

 基本參數編輯：

額定電壓：電抗器與并聯電容器組相串聯的回路所接入的電力系統的額定電壓。用  表示。
額定端電壓：電抗器通過工頻額定電流時，一相繞組兩端的電壓方均根值。用  表示。
額定電流：與電抗器相串聯的電容器組的額定電流。用  表示。
額定容量：電抗器在工頻額定端電壓和額定電流時的視在功率。用  表示：
——單相電抗器的額定容量：  。
——三相電抗器的額定容量：  。
額定電抗：電抗器通過工頻額定電流時的電抗值。用  表示。
額定電抗率：電抗器的額定電抗對配套并聯電容器組電抗的百分比值。用K表示。
工作電流：溫升不超過規定值時，電抗器能連續運行的工作電流方均根值。
短時電流：在規定時間內，允許通過電抗器的短時電流穩態分量的方均根值。在此條件下，電抗器應能承受相應產生的動、熱穩定效應而無損傷： [1]
 接線方式編輯：



按串聯電抗器安裝位置區分，接線方式分為兩種：一種為串聯在電源側；一種為串聯在中性點側。
對于采用三角形接線的并聯電容器組，串聯電抗器只能安裝在電源側。對于星形接線的電容器組，串聯電抗器可以安裝在電源側和中性點側。無論裝在電容器組的電源側或中性點側，從限制合閘涌流和抑制諧波角度來說作用都一樣，但串聯電抗器裝在中性點側，正常運行串聯電抗器承受的對地電壓低，可不受短路電流的沖擊，對動熱穩定沒有特殊要求，可減少事故，使運行更加安全，而且，可采用普通電抗器產品，價格較低。
如把串聯電抗器裝在電源側，當母線短路或電容器擊穿短路時，電抗器將承受很大短路電流的沖擊，電抗器應有足夠的強度。普通電抗器是不能滿足要求的，要采用加強型電抗器，但這種產品是否滿足安裝點對設備的動熱穩定要求，應經過校驗。加強型產品價格比普通型產品也較高一些。
由此可見，串聯電抗器裝在電源側運行條件苛刻，對電抗器的技術要求高。 [2]
  分類編輯：



根據結構形式不同，串聯電抗器有干式空心電抗器、干式鐵心電抗器及油浸式鐵心電抗器。
干式空心電抗器無油、噪音小、磁化特性好、機械強度高、運行安全。但干式空心電抗器靠空氣導磁，安裝時必須考慮較大的導磁距離，因而干式空心電抗器需要的安裝空間大。
油浸式鐵心電抗器與同容量的干式空心電抗器相比損耗小、安裝簡單、占地少。
干式鐵心電抗器與同容量油浸式鐵心電抗器相比體積小、無油、便于安裝和維護，但噪聲稍高。近年來，隨著電抗器制造技術的不斷提高，干式鐵心電抗器的質量有很大提高。干式鐵心電抗器應用越來越普遍。干式鐵心電抗器更適合于柜內安裝、戶內使用。


[2] 1、降低電容器組的涌流倍數和涌流頻率，便于選擇配套設備和保護電容器。根據Gb50227標準要求應將涌流限制在電容器額定電流的10倍以下，為了不發生諧波放大(諧波牽引)，要求串聯電抗器的伏安特性盡量為線性。網絡諧波較小時，采用限制涌流的電抗器;電抗率在0.1%-1%左右即:可將涌流限制在額定電流的10倍以下，以減少電抗器的有功損耗，而且電抗器的體積小、占地面積小、便于安裝在電容器柜內。采用這種電抗器是即經濟，又節能。


2、串聯濾波電抗器，電抗器阻抗與電容器容抗全調諧后，組成某次諧波的交流濾波器。濾去某次高次諧波，而降低母線上該次諧波的電壓值，使線路上不存在高次諧波電流，提高電網的電壓質量。


濾波電抗器的調諧度:


XL=ωL=1/n2XC=AXC


式中A-調諧度(%)


XL-電抗值(Ω)


XC-容抗值(Ω)


n-諧波次數


L-電感值(μH)


ω----314


按上述調諧度配置電抗器，可滿足濾除各次諧波。


3、抑制諧波的電抗器，先決條件是需要清楚電網的諧波情況，查清周圍用電戶有無大型整流設備、電弧、煉鋼等能產生諧波的設備，有無性能不良好的高壓變壓器及高壓電機，盡可能實測一下電網諧波的實際量值，再根據實際諧波量來配置適當?shù)碾娍蛊?。鐵芯電抗器電抗線性度不好，有噪聲，空芯電抗器運行無噪聲，線性度好，損耗小。


標準規定空芯電抗器容量在100KVAR以下時，每伏安損耗不大于0.03W。例如:單臺12000VA電抗率6%的電抗器損耗為360W，

三
電抗器詳細資料：

產品概述及作用


CKSG?型電容器用串聯電抗器，其技術參數為我公司根據多年現場經驗計算總結得出?，?已在全國地區廣泛使用，對于抑制電網諧波及電容器投切涌流具有顯著效果，減輕電容器由諧波引起的過載，防止諧波放大，對于電容器的安全運行，提高供電質量和電網安全經濟運行起著重要的作用。適用于?3?、?5?、?7?次及以上諧波負載的無功補償及濾波作用。


該系列電抗器采用優質低損耗矽鋼片及高強度電磁線精心制作而成，線圈排列緊密且均勻，具有的美感和較好的散熱性能，工作噪音低。產品可以在?3?√?2?端電壓（峰值）下?，在?1.35?倍額定電流下正常持續運行?。?也能在三次或五次電流含量均不大于?35%?的總電流有效值為?1.2?倍的額定電流下持續運行。


電力系統中所采取的電抗器，常見的有串聯電抗器和并聯電抗器。串聯電抗器主要用來限制短路電流，也有在濾波器中與電容器串聯或并聯用來限制電網中的高次諧波。電力系統發生短路時，會產生數值很大的短路電流。必須限制其短路和故障電流，以保持電力系統的動態穩定和熱穩定，保證電能質量，保證電力系統的安全穩定運行。由于采用了電抗器，當發生短路時，電抗器的壓降較大，所以也起到了維持正常母線電壓的作用，使母線上的電壓波動小，從而保證了非故障線路上的用戶電氣設備運行的穩定性。220KV、110KV、35KV、10KV電網中的電抗器是用來吸收電纜線路的充電容性無功。可以通過調整并聯電抗器的數量來調整運行電壓。超高壓并聯電抗器有改善電力系統無功功率有關運行狀況的多種功能，


主要包括：


1、輕空載或輕負荷線路上的電容效應，以降低工頻狀態過電壓。


2、改善長輸電線路上的電壓分布。


3、使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動，同時也減輕了線路上的功率損失。


4、在大機組與系統并列時降低高壓母線上工頻穩態電壓，便于發電機同期并列。


5、防止發電機帶長線路可能出現的自勵磁諧振現象。

6、當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以加速潛供電流自動熄滅，便于采用。
