概述
ACM29302T5R 是一款低壓差、大電流且精度高的電壓調節器電路。以超βPNP 工藝制作的 PNP
管作為調節元件。滿載條件（3A）下，輸入輸出壓差僅 370mV（典型值）、地端電流僅 37mA（典
型值）。該器件也可應用于小電流、極低壓差的電源系統。
ACM29302T5R 具有過流保護、輸入電壓反接保護、過熱保護以及瞬態尖峰電壓保護功能。通
過設置使能端的邏輯電位，可控制器件工作或休眠，在休眠狀態下，器件的功率消耗極低；使能
端也可直接與輸入端電源連接，使器件處于工作狀態。

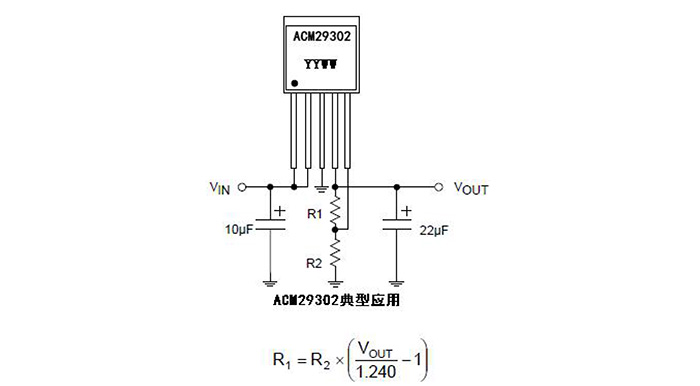

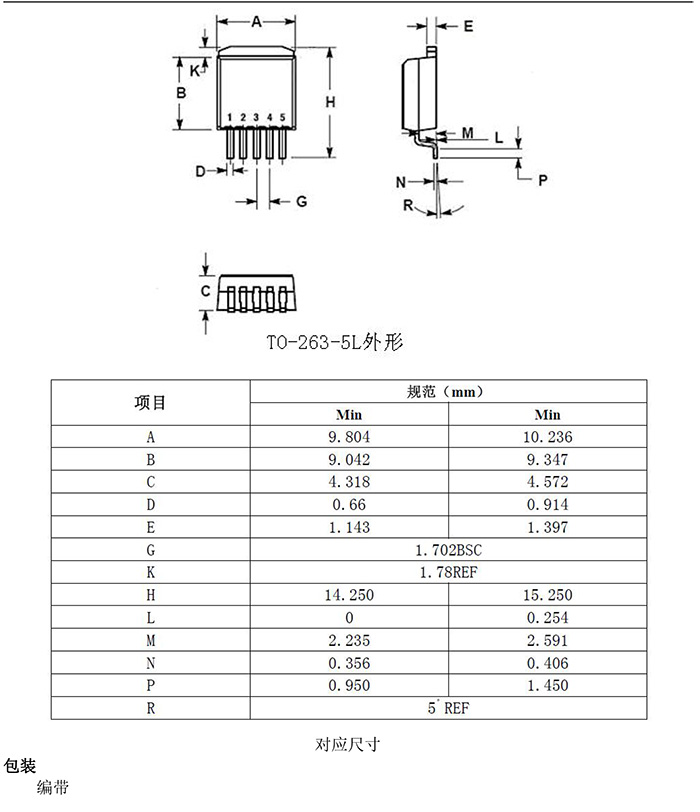

ACM29302T5R 采用 TO-263-5 封裝形式。




特點:
大電流
低壓差
地端電流小
精度高
瞬態響應快
電池反接和過載保護
零電流關斷模式
應用:
電源設備
“綠色”計算機系統
自動化電子應用
線性電源
無調節開關電源




極限參數注 1
輸入電壓 V IN注 1 ： -20V~+60V
使能電壓 V EN ： -0.3V~V IN
焊接溫度（5S） ： 260℃
功耗 ： 內部限制
存儲溫度 ： -65℃~150℃
靜電敏感極限：見注 2


工作極限條件注 3
工作結溫 ： -40℃~125℃
輸入電壓 ： 26V
熱阻：2℃/W






電參數注 4


注 1：正電源電壓的施加條件：<100mS，占空比≤1%，器件持續工作電源電壓為 26V。超過極限條件的電源電壓會造成器
件損壞。
注 2：靜電敏感器件，建議采取防靜電措施。
注 3：不允許超過極限應用條件使用。
注 4：參數定義針對成品器件；在雙電源供電系統中，調節器負載與負電源連接，輸出電壓必須用二極管鉗位到地。
注 5：輸出電壓溫度系數定義為，最壞情況輸出電壓變化與全溫度范圍變化的比值。


注 6：輸入輸出壓差定義為，施加 V OUT +1V 到 V IN ，降低 V IN ，當輸出電壓降低到其正常值的 99%時，輸入電壓與輸出電壓之間
的壓差。
注 7：設定 V IN =V OUT +1V，采用脈沖測試輸出電流。
注 8：V EN ≤0.8V 且 V IN ≤26V，V OUT =0V。

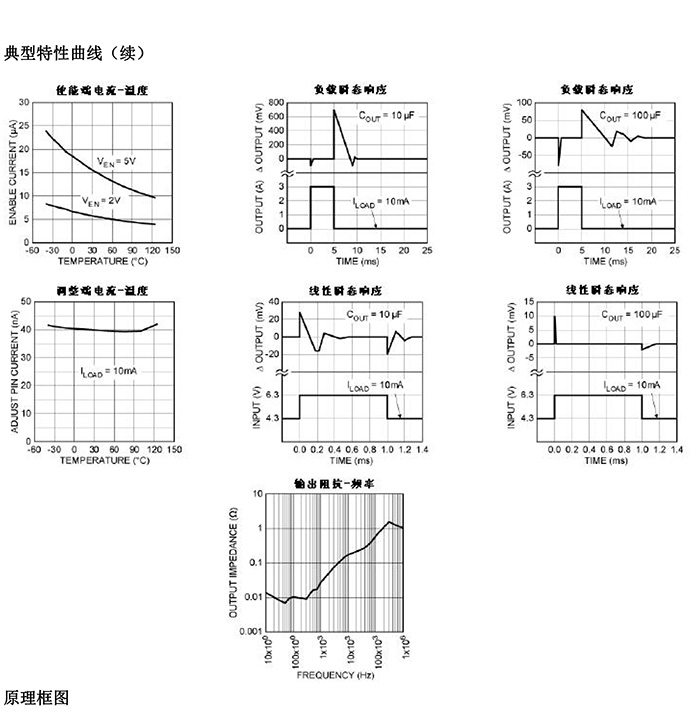

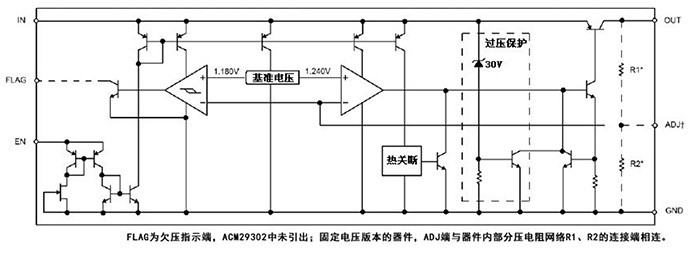

保護功能
ACM29302T5R 具有線性電流限制功能，在過載時輸出電流是持續的；當溫度超多器件安
全工作溫度 150℃時，熱關斷功能啟動，有效關斷輸出；線性瞬態保護功能使器件能夠承受
-20V~+60V 的輸入電壓尖峰沖擊；當輸入電壓超過約 30V 時，過壓檢測功能啟動，有效關斷輸出；
邏輯電平就可以控制器件工作或關斷，在關斷狀態下，器件消耗電流幾乎為 0。
熱設計舉例
ACM29302T5R 應用簡單，熱特性是最復雜也必須考慮的因素，熱設計舉例如下：
設輸入電壓 V IN = 5V，輸出電壓 V out = 3.3V，負載電流 I out = 1A，環境溫度 T A = 50℃ ，
結到環境的熱阻θ JA =31.4℃/W，地端電流大約為 I OUT 的 0.01
計算器件的功耗
P D = I OUT· （1.01 V IN - V OUT ）= 1.75W
器件工作結溫
T J = T A + P D · θ JA = 50 + 1.75 · 31.4 = 104.95℃
小于器件正常工作的高結溫 125℃，可以保證器件可靠工作。
電容選擇
為減小輸出電壓噪聲，穩定輸出電壓，輸出端需要濾波電容，容值的大小取決于輸出電流，
電流越小，容值選擇可以越小。在全負載范圍內，選取 10uF 鋁電解電容就能滿足應用，在要求
負載瞬態響應快的應用領域，建議采用鉭電容。
輸入端與地之間建議采用 0.1uF 的電容進行濾波。
最小負載電流






如果負載電流過小，漏電流影響會使輸出電壓升高。因此需要最小 7mA 的負載電流，以保證
ACM29302T5R 正常工作。
使能輸入
使能輸入端電位與 TTL/CMOS 電平兼容，可與邏輯器件直接接口，也可直接連接 30V 以下的
電壓。器件正常工作的使能端電流大約 20uA。
