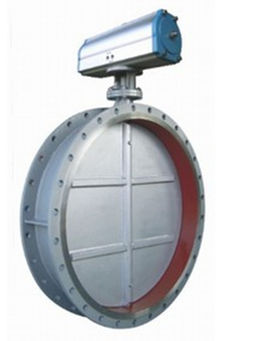

供應氣動通風蝶閥上海氣動通風蝶閥廠家電話氣動通風蝶閥價格氣動通風蝶閥生產廠家

供應氣動通風蝶閥上海氣動通風蝶閥廠家電話氣動通風蝶閥價格氣動通風蝶閥生產廠家

[上海氣動通風蝶閥廠家電話

氣動通風蝶閥價格

氣動通風蝶閥生產廠家]

上海市氣動通風蝶閥廠家

價格： 電議

物流： 上海市金山區| 賣家支付運費

可銷售總量： 1000件

手機： 13127928005 郵箱： 1311995816@qq.com

傳真： 021-59740053 地址： 上海市上海市

在線詢盤 聯系廠家：13127928005 021-39822872

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[上海氣動通風蝶閥廠家電話氣動通風蝶閥價格氣動通風蝶閥生產廠家]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應氣動通風蝶閥上海氣動通風蝶閥廠家電話氣動通風蝶閥價格氣動通風蝶閥生產廠家）

品牌： 美力德
型號： D641W
加工定制： 否
結構形式： 垂直板式
材質： 不銹鋼
連接形式： 對夾
適用介質： 油品
壓力環境： 常壓
工作溫度： 常溫
標準： 國標
流動方向： 單向
驅動方式： 氣動
零部件及配件： 閥體
用途： 截止
類型(通道位置)： 直通式
口徑： DN50
公稱通徑： DN50-1200
安裝尺寸： 無
規格： 無
別稱： D641W氣動通風蝶閥
稱謂： 氣動通風蝶閥

供應氣動通風蝶閥上海氣動通風蝶閥廠家電話氣動通風蝶閥價格氣動通風蝶閥生產廠家

氣動通風蝶閥概述：

氣動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用.<

氣動通風蝶閥主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1.5%泄漏量
適用介質	含塵氣體、煙道氣等。
適用溫度	氣傳動、電傳動。

氣動通風蝶閥主要零部件

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

氣動通風蝶閥主要性能參數

設計標準:GB/T12238-1989 JB/T8692-1998

法蘭連接尺寸:GB/T9115.1-2000

結構長度 h:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

氣動通風蝶閥外形尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）						參考值
公稱通徑		結構長度（標準值）	外形尺寸（參考值）				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	65	140	110	4-14	140	110	4-14	16
65	21/2	112	80	357	180	65	160	130	4-14	160	130	4-14	17
80	3	114	95	385	180	65	190	150	4-18	190	150	4-18	19
100	4	127	105	405	180	65	210	170	4-18	210	170	4-18	22
125	5	140	120	483	245	72	240	200	8-18	240	200	8-18	27
150	6	140	132	508	245	72	265	225	8-18	265	225	8-18	31
200	8	152	160	566	245	72	320	280	8-18	320	280	8-18	47
250	10	165	187	623	245	72	375	335	12-18	375	335	12-18	68
300	12	178	220	750	355	93	440	395	12-22	440	395	12-22	79
350	14	190	245	803	355	93	490	445	12-22	490	445	12-22	130
400	16	216	270	852	355	93	540	495	16-22	540	495	16-22	141
450	18	222	297	907	355	93	595	550	16-22	595	550	16-22	190
500	20	229	322	960	355	93	645	600	20-22	645	600	20-22	225
600	24	267	377	1080	550	350	755	705	20-26	755	705	20-26	245
700	28	292	430	1185	550	350	860	810	24-26	860	810	24-26	320
800	32	318	487	1300	550	350	975	920	24-30	975	920	24-30	405
900	36	330	537	1400	550	350	1075	1020	24-30	1075	1020	24-30	500
1000	40	410	587	1500	550	350	1175	1120	28-30	1175	1120	28-30	700
1200	48	470	702	1825	600	350	1375	1320	32-30	1405	1340	32-33	750
