竣達24路電池電源巡檢單元異常告警推送

基本配置支持24路電池的巡檢測量（產品之間支持級聯，用戶根據不同的電池數選擇對應數量的24路電池巡檢單元），同時提供電池所有數據的對外的MODBUS485口。用戶也可根據需要，選配支持網絡集中監控。型號：BM024C2D2AC。

良好的人機交互采用工業型7寸彩色觸摸屏作為電池運行數據的顯示和相關告警參數的配置。

一、24路電池巡檢單元基本特性

在線精準測量24路電池端電壓。

單體電池測量范圍：0~15V，測量精度：±0.1%。

寬電源供電范圍,可直接使用電池組供電。

DC120-370V AC:82~265V。

兩路電流測量接口,可分別用于充電和放電電流檢測。

配合霍爾傳感器,可實現0~1000A電流測量。

可任意設置上下限閥值,以及個體電壓偏離閥值。

兩路繼電器輸出報警,可用于聯動和聲光告警。

繼電器輸出常開常閉可設置,并可根據用戶要求設定告警條件。

專有的容量預測算法,實時監測電池組放電剩余容量及放電時，設定初始標稱容量,并在充放電過程中自動學習。

具有一個下行的RS485擴展接口,可擴展溫濕度,內阻測量等模塊，采用標準的MODBUS通訊協議,可級聯實現多達5928節電池檢測。

二、24路電池巡檢單元參數及規格

工作電源：交流85V~265V,直流：120~370V

測量精度:  0~15VDC  測量精度 0.1%

規格尺寸：270mm*139mm*30 mm

工作溫度：－40℃～＋85℃

三、24路電池巡檢單元的特點

1、通用性：設備之間采用標準MODBU協議RTU格式通訊，設備支持級聯。

2、高可靠性：設備采用隔離變壓器測量，具有耐直流高壓特點，相對其他巡檢技術無論是壽命、安全性、可靠性都是一個革命性的飛躍。

3、靈活性：設備數量可選，用戶可以根據實際電池數量選配對應的電池巡檢數量，電池巡檢數=電池節數/24。

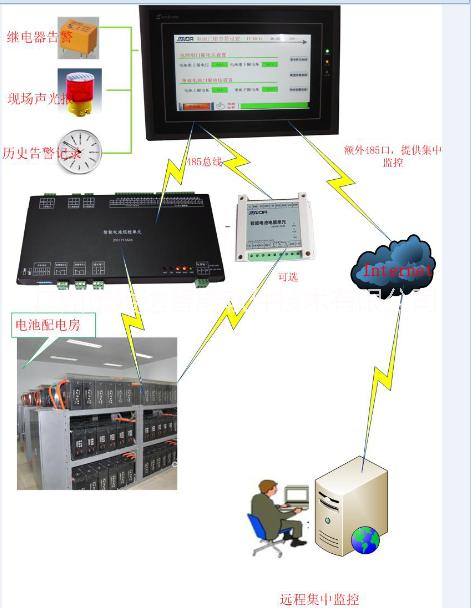

4、可選擇性：案顯示設備可以根據用戶的實際喜好以及實際的監控環境選擇不同的顯示監控設備，支持MODBUS的485或者網絡集中監控。

5、網絡集中監控性（可選）：方案支持網絡集中監控，用戶也可以根據實際的應用場合以及要求是否選擇該網絡監控功能。

四、24路電池巡檢單元整體功能

1、在線監測電池組單體電池電壓

單體電池測量范圍：0~15V，測量精度：±0.1%

2、在線監測電池組電池電壓

電池組電壓測量范圍：0~1000V，精度1%。

3、在線監測電池組充放電電流

充放電電流測量范圍：0~1000A，精度1%。

4、智能分析單體電池有無超出上下限閥值、以及平均電壓閥值。

5、兩路繼電器報警

任意電池超出上下限閥值或者偏離平均電壓閥值輸出繼電器告警

6、在線監測電池組充放電剩余容量、剩余充放電時間（可選）

剩余容量精度范圍：±10%；剩余時間精度范圍：±10%

7、網絡遠程集中監控（可選）

遠程的網絡集中監控，用戶可以足不出戶，運籌帷幄實現對設備的管理。

8、設備采用現場的聲光報警

設備配有現場聲光報警器，任何異常告警發生，都會告警，支持用戶報警解除。
