 操作要點

6.2.1 始發前預備作業

1管片預備

1）盡早與管片出產廠家簽定合同，擬定管片出產計劃，提早出產，確保管片儲藏滿足。

2）在始發個月單臺機預備不少于400環管片，且在一個月前完結組裝等一系列管片實驗。

2管線、建筑物查詢

1）在盾構始發個月完結沿線管線、建（構）筑物查詢，并做好記載。

2）在始發前對端頭200m規模內進行二次查詢。

3）自查詢開端，每月定時專人沿線巡視。

3洞內端頭預備

1）洞門中心線最晚在洞門圍護樁破除一半之前完結。

2）洞門鋼環板平整度首要以端墻路程來操控，以全站儀X坐標（路程）為準。

3）盾構機始發定位時要參照洞門鋼環實踐方位，適當昂首掘進。

4洞門破除前需采納抽芯取樣的辦法檢測土體加固強度是否滿足規劃加固要求。在始發前要平探孔，確保流出。

5應急預備

1）擬定盾構始發應急預案，首要為了避免洞門鑿除后涌水、涌砂；盾構進入后涌水、涌砂；盾構脫離加固區后，同步注漿不及時，形成地上陷落等。

2）應急預案中要清晰施行的組織機構、勞動力組織及責任區分，救援物資及設備，詳細施工辦法等。

3）需在盾構始發2天前做好各項應急預備。

6設備預備

對起吊場所進行檢驗，挑選合適吊裝設備。場所內吊車擺放方位，盾構機部件擺放方位，運輸車輛行走路線要結合現場實踐進行模仿規劃。

7物資預備

始發作業前要預備好鋼環板、壓板、橡膠簾布、鋼絲繩、倒鏈及應急物資等物資預備。

6.2.2 始發洞口圍護結構的切除

一般在始發前10天左右開端洞口圍護結構的切除。

1洞門鑿除一般選用人工風鎬破除。關于地層條件好，時刻較緊的狀況可選用機械破除。

2整個施工一般分兩次進行，次先將圍護結構主體鑿除，只保存圍護結構的鋼筋保護層，在盾構始發前將保護層混凝土鑿除。

3在鑿除完最終一層混凝土之后，要及時查看始發洞口的凈空尺度，確保沒有鋼筋、混凝土侵入規劃概括規模之內。

6.2.3 洞口密封

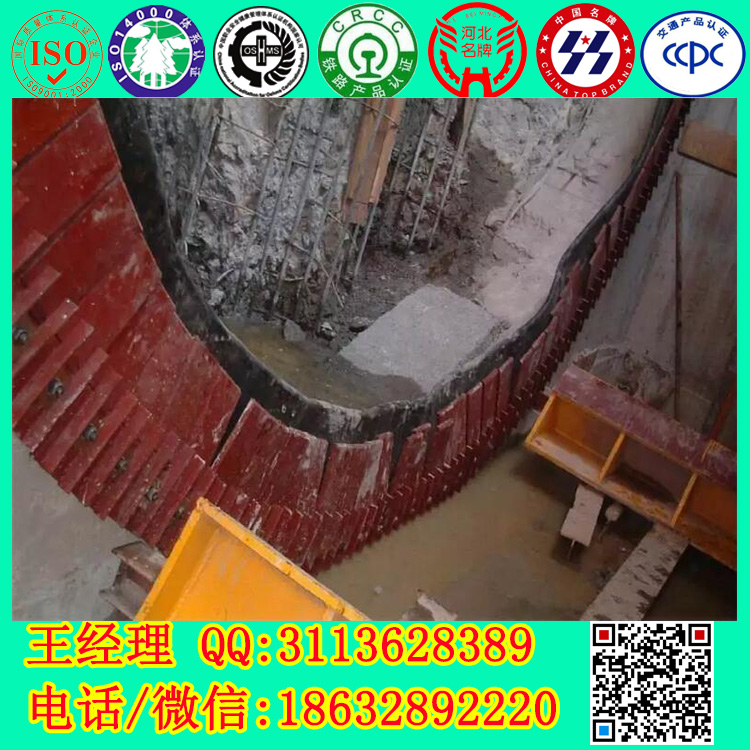

洞口密封是為盾構在始發時避免背襯注漿砂漿外泄所用，按品種分有壓板式和折葉式兩種，其間折葉式越來越被人們所認可。洞口密封的施工分兩步進行施工，步是在車站結構的施工工程中，做好始發洞門預埋件的埋設作業，要特別注意的是在埋設過程中預埋件有必要與車站結構鋼筋銜接在一起；第二步在盾構正式始發之前，應先清理完洞口的碴土，再完結洞口密封的裝置（見圖2）。

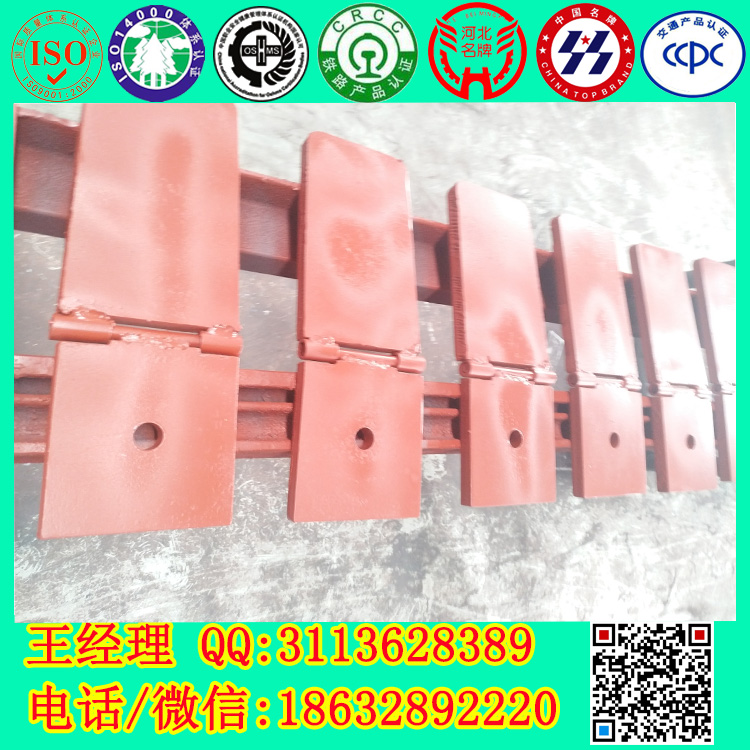

折頁壓板式洞口密封                 扇形壓板式洞口密封

圖2  洞口密封方式

6.2.4 洞口始發導臺的裝置

在圍護結構破除后，盾構始發大駕部間隔洞口圍巖必然會發生必定的空地，為確保盾構在始發時不致于因刀盤懸空而發生盾構“叩頭”現象，需要在始發洞門內安設洞口始發導臺。安設始發導臺時應在導臺的末端預留滿足的空間，以確保盾構在始發時，不致因安設始發導臺而影響刀盤旋轉。

始發導臺可設置鋼軌導臺和混凝土導臺兩種辦法。

1選用設置鋼軌導臺的辦法施工速度快、剛度好，但在高程操控禁絕，尤其是高程操控偏高的狀況下會形成盾構機和導臺頂死。因而高程操控是要害。

2選用混凝土導臺的辦法需要等強，形成掌子面暴漏時刻長，但一般不會發生頂死的狀況，就算高程操控偏高，因為混凝土強度低，也不會發生太大問題。

3在底部簾布被壓倒的規模內要求導臺順平，無硬棱避免簾布被壓裂。鄭州地鐵4號線洞門盾構機始發密封用簾布橡膠板、折頁翻板、壓板、圓環板價格 鄭州地鐵4號線洞門盾構機始發密封用簾布橡膠板、折頁翻板、壓板、圓環板價格

6.2.5 始發托架、反力架的裝置

1反力架、負環管片方位的斷定依據

反力架的方位斷定首要依據洞口環管片的開始方位、盾構的長度以及盾構刀盤在始發前所能到達的最遠方位斷定。

2負環管片環數的斷定

假定盾構長度LTBM＝8.3m，裝置井長度LAS＝12m（因不同的始發井尺度而不同），洞口圍護結構在完結次鑿除后的路程DF，規劃環管片開始路程D1S，管片環寬WS＝1.2m，反力架與負環管片長WR＝1.5m。DR為反力架端部路程，N為負環管片環數。

在裝置井內的始發時最少負環管片環數斷定N＝（D1S－DF＋8.3）／WS環

3反力架、負環管片方位的斷定

在斷定始發最少負環管片環數后，即可直接定出反力架及負環管片的方位。

反力架端部路程DR＝D1S－N×WS

4始發托架定位與裝置（始發砼導臺施工）

始發托架一般選用鋼托架方式，但也能夠選用混凝土托架的方式。不論選用哪種方式都應準斷定位，見圖3。始發托架（或砼導臺）是盾構始發的受力結構。始發托架水平軸線的筆直方向與反力架的夾角＜±2‰，盾構姿勢與規劃軸線豎直趨勢誤差＜2‰，水平趨勢誤差＜±3‰。

托架平整度檢測，選用水準儀在托架單軌各丈量5個點，計算兩軌之間標高誤差是否相同。確保托架按要求設置。

始發時的幾種狀況

1直線段始發

直線段始發時托架平行于地道中心線設置。

2 R>800m的曲線始發

當曲線大于800時可選用切線始發，此刻盾構機脫離始發架后姿勢不會超限。

3 R<800m的曲線始發

曲線小于800m時選用割線始發；其間當曲線小于500m時割線方向以盾構機盾尾脫離端發架后盾構機前姿勢不超限為準則，當曲線在500m到800m之間時以盾尾脫離始發架后割線誤差處不超限為定位準則。
